Sterownik wentylatora 12 V - termostat z regulowanym progiem - KIT AVT 1564
- Zbuduj sterownik wentylatora 12 V z termistorem NTC i regulowanym progiem załączenia. Wersja B to KIT DIY AVT1564 z PCB i elementami do lutowania.

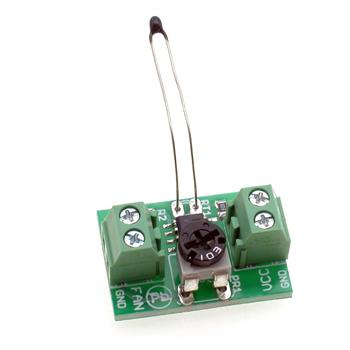

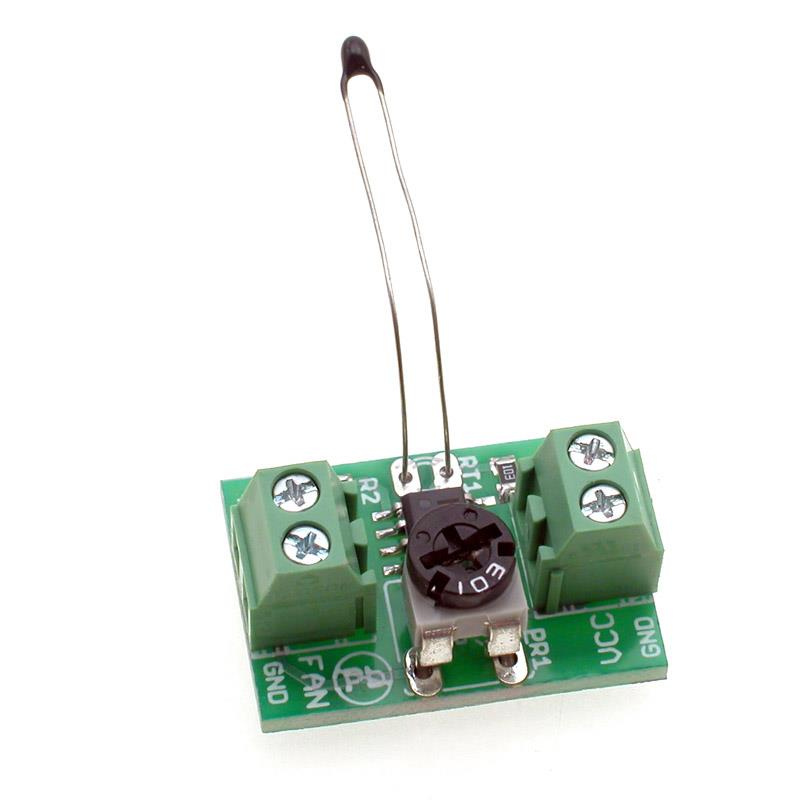

Sterownik wentylatora 12 V - termostat z regulowanym progiem - KIT DIY AVT1564
KIT do zbudowania małego sterownika wentylatora 12 VDC, który uruchamia chłodzenie po przekroczeniu ustawionej temperatury.
Termostat do wentylatora 12 V do samodzielnego montażu
AVT1564 pozwala zbudować niewielki sterownik wentylatora 12 V pracujący jako termostat. Układ uruchamia wymuszone chłodzenie po wzroście temperatury i wyłącza wentylator po jej obniżeniu, co ułatwia kontrolę temperatury w małych urządzeniach elektronicznych.
Próg załączenia ustawia się potencjometrem PR1. Termistor NTC 10 kΩ reaguje na temperaturę, wzmacniacz operacyjny LM358 pracuje jako komparator, a tranzystor BC817 załącza wentylator podłączony do złącza FAN. Wersja B to zestaw KIT z płytką PCB, elementami SMD, termistorem, potencjometrem i złączami do samodzielnego montażu.
Karta techniczna
AVT1564
Sterownik wentylatora 12 VDC z komparatorem LM358, czujnikiem NTC 10 kΩ, regulowanym progiem załączenia i tranzystorowym wyjściem FAN.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | termostatyczne sterowanie wentylatorem |
| Napięcie wentylatora | 12 VDC |
| Zasilanie układu | 12 VDC |
| Maksymalny prąd wentylatora | 100 mA / 1 W |
| Czujnik temperatury | NTC 10 kΩ |
| Regulacja progu | potencjometr PR1 10 kΩ |
| Układ porównujący | LM358 |
| Element wykonawczy | BC817 |

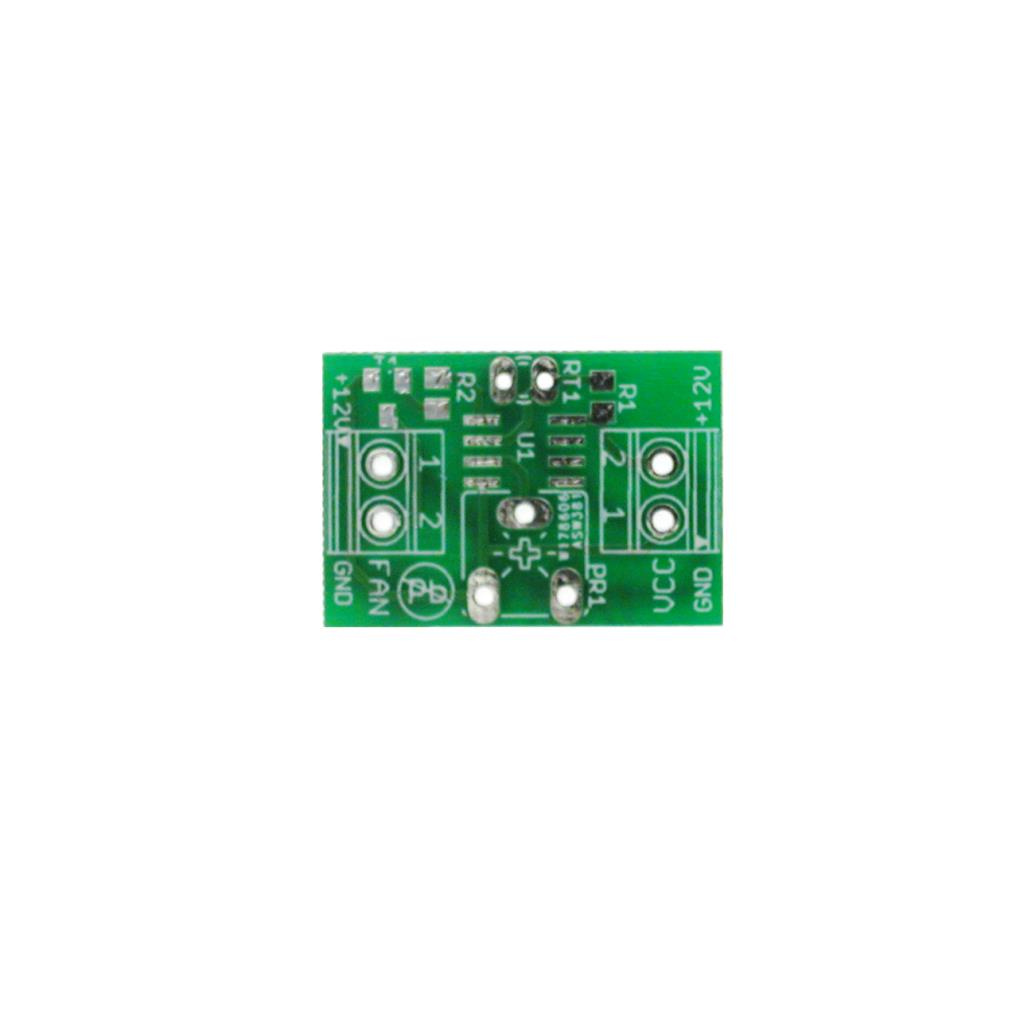

| Płytka PCB | 25×17 mm |
Wersja
AVT1564 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układ LM358, tranzystor BC817, termistor NTC 10 kΩ, potencjometr regulacji progu, złącza oraz elementy do zlutowania sterownika wentylatora 12 V.
Notes
LM358 pracuje jako komparator napięcia. Napięcie z dzielnika z termistorem RT1 jest porównywane z napięciem odniesienia ustawionym potencjometrem PR1.
Po wzroście temperatury rezystancja termistora NTC maleje. Gdy próg zostanie przekroczony, wyjście komparatora przez tranzystor T1 załącza wentylator podłączony do złącza FAN.
Montaż obejmuje głównie elementy SMD. Najpierw warto przylutować układ LM358, tranzystor i rezystory, następnie termistor, potencjometr oraz złącza VCC i FAN.
Do złącza VCC należy doprowadzić zasilanie 12 VDC z zachowaniem polaryzacji. Do złącza FAN podłącza się wentylator 12 V o poborze nieprzekraczającym 100 mA / 1 W.
Uwaga: Wyjście FAN jest przeznaczone do małego wentylatora 12 V o poborze do 100 mA / 1 W. Przekroczenie tego obciążenia może uszkodzić tranzystor wykonawczy.
Najczęściej zadawane pytania
AVT1564 B to zestaw KIT z płytką PCB, układem LM358, tranzystorem BC817, termistorem NTC 10 kΩ, potencjometrem, złączami i elementami do zlutowania sterownika wentylatora 12 V.
Układ porównuje napięcie z dzielnika z termistorem NTC z progiem ustawionym potencjometrem PR1. Po przekroczeniu ustawionej temperatury tranzystor T1 włącza wentylator.
Sterownik jest przeznaczony do wentylatora 12 VDC o poborze prądu do 100 mA, czyli mocy do 1 W.
Nie. AVT1564 jest układem analogowym z komparatorem LM358, termistorem NTC i tranzystorem wykonawczym, więc nie wymaga mikrokontrolera ani wgrywania programu.
