Sterownik unipolarnego silnika krokowego 5-15 V - KIT AVT 1814
- Prosty sterownik czterofazowego silnika krokowego z regulacją prędkości, zmianą kierunku i tranzystorami MOSFET BUZ11. AVT1814 B to KIT DIY z PCB i elementami do lutowania.
Sterownik czterofazowego silnika krokowego - KIT DIY AVT1814
KIT DIY sterownika unipolarnego silnika krokowego z regulacją prędkości, kierunku i pracy start/stop.
Sterownik krokowy do prostych napędów i modeli
AVT1814 pozwala wykonać sterownik czterofazowego unipolarnego silnika krokowego. Układ generuje sekwencję sterującą uzwojeniami silnika, umożliwia płynną regulację prędkości oraz zmianę kierunku obrotów.

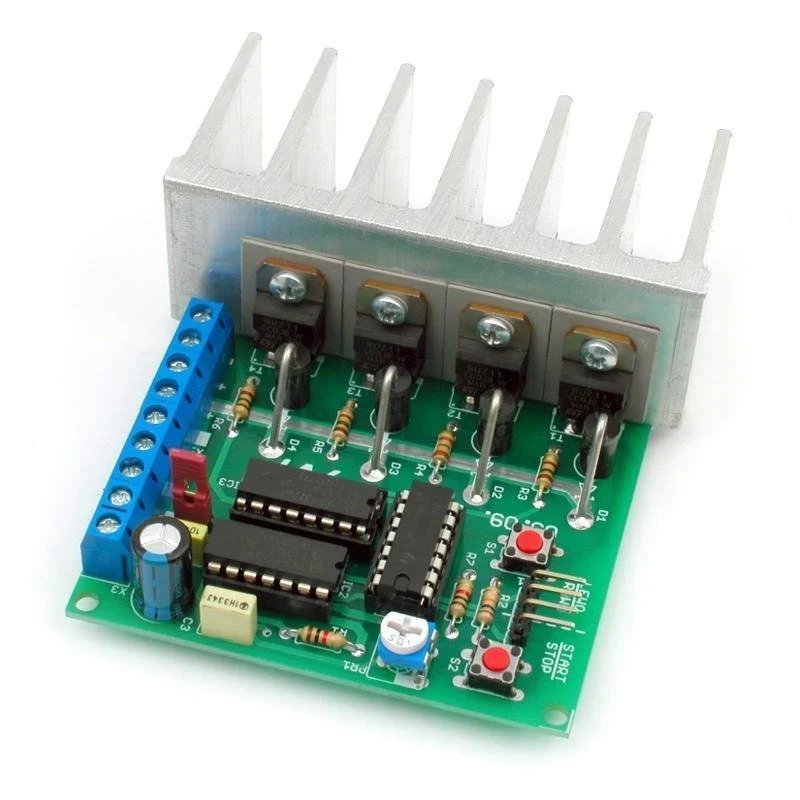

Sterownik bazuje na układach CMOS 4093, 4070 i 4027 oraz czterech tranzystorach MOSFET BUZ11. Tranzystory mocy można zamontować na wspólnym radiatorze, co ułatwia pracę z silnikami pobierającymi większy prąd. AVT1814 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1814
Sterownik czterofazowego unipolarnego silnika krokowego z regulacją prędkości, zmianą kierunku i wyjściami MOSFET.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | sterowanie unipolarnym silnikiem krokowym |
| Typ silnika | czterofazowy silnik krokowy unipolarny |
| Zasilanie części sterującej | 5…15 V DC |
| Regulacja prędkości | potencjometr PR1 |
| Zmiana kierunku | S1 lub JP1 |
| Start/stop | S2 lub JP2 |
| Wyjście silnika | X2, cztery fazy silnika unipolarnego |
| Elementy wykonawcze | 4× MOSFET BUZ11 |

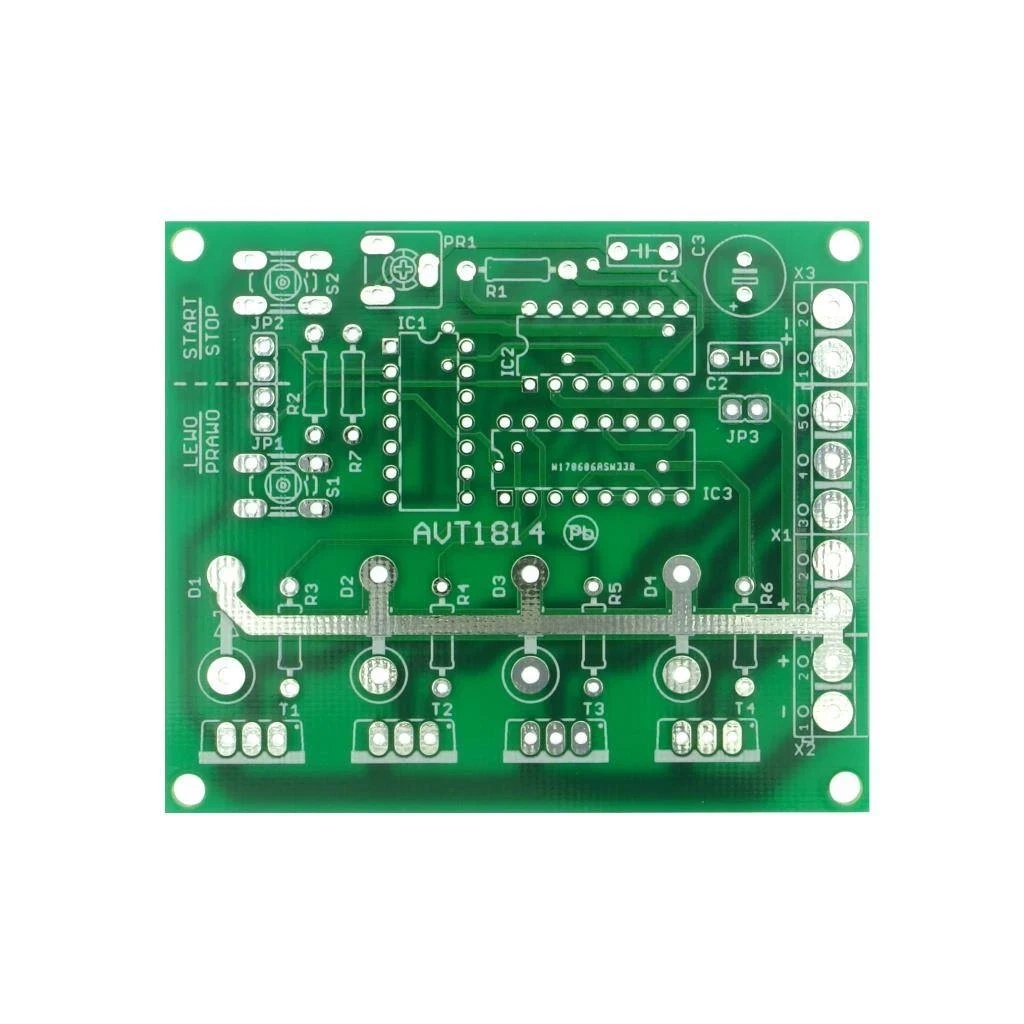

| Płytka PCB | 60×71 mm |
Wersja
AVT1814 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układy 4093, 4070 i 4027, tranzystory MOSFET BUZ11, diody Schottky, potencjometr regulacji prędkości, przyciski, złącza, jumpery oraz elementy bierne do wykonania sterownika unipolarnego silnika krokowego.
Notes
PR1 reguluje częstotliwość generatora, a tym samym prędkość obrotową silnika. S1/JP1 odpowiada za kierunek pracy, a S2/JP2 za zatrzymanie i uruchomienie silnika.
Przy wspólnym zasilaniu sterownika i silnika napięciem 5…15 V DC oraz poborze prądu do 1 A można założyć jumper JP3 i doprowadzić zasilanie do X3.
Jeżeli parametry zasilania silnika nie mieszczą się w granicach zasilania części sterującej, JP3 trzeba zdjąć, a zasilanie silnika doprowadzić osobno zgodnie z jego wymaganiami.
Tranzystory mocy powinny pracować z odpowiednim radiatorem i izolacją. Ścieżki prądowe przy większych obciążeniach warto dodatkowo pocynować.
Uwaga: układ pracuje z silnikiem i tranzystorami mocy. Nieprawidłowe podłączenie uzwojeń, brak radiatora, zbyt cienkie przewody albo błędna konfiguracja zasilania mogą uszkodzić sterownik, silnik lub zasilacz.
Najczęściej zadawane pytania
AVT1814 B to zestaw KIT z płytką PCB i elementami do zlutowania sterownika unipolarnego silnika krokowego. Zawiera m.in. układy CMOS, tranzystory BUZ11, diody, przyciski, złącza, jumpery, potencjometr i elementy bierne.
Do czterofazowego unipolarnego silnika krokowego, którego uzwojenia są podłączane do złącza X2.
Tak. Prędkość reguluje się potencjometrem PR1, który zmienia częstotliwość generatora impulsów sterujących.
Tak. Kierunek pracy zmienia się przełącznikiem S1 albo zewnętrznym przyciskiem podłączonym do JP1.
Tak. Po zdjęciu JP3 część sterująca może być zasilana z X3, a silnik zgodnie z własnymi parametrami przez odpowiednie złącze silnikowe.
