Co zawiera wersja AVT1847 C?
AVT1847 C to zlutowany sterownik taśmy LED z zaprogramowanym ATtiny25, tranzystorem IRLL014N, stabilizatorem, przyciskiem i elementami SMD.
Sterownik taśm LED z 10 efektami świetlnymi - zlutowany KIT AVT 1847
- Efekty świetlne dla taśmy LED do oświetlenia dekoracyjnego, mebli, ekspozycji lub podświetlenia wnętrza. AVT1847 C to zlutowany układ wymagający zasilacza DC, taśmy LED i integracji z instalacją oświetleniową.
Miniaturowy kontroler efektów LED - zlutowany AVT1847
Zlutowany sterownik taśmy LED do integracji z zasilaczem DC i oświetleniem dekoracyjnym.
Zlutowany sterownik efektów świetlnych dla taśmy LED
AVT1847 C to zlutowany sterownik taśmy LED, który umożliwia wybór jednego z 10 efektów świetlnych albo wyłączenie taśmy. Układ pracuje z przebiegiem PWM, dlatego obsługuje świecenie stałe, miganie, płynne rozjaśnianie i ściemnianie oraz efekty piły.
Sterownik wymaga zasilacza DC o napięciu dopasowanym do taśmy LED oraz prawidłowego włączenia między zasilacz i taśmę. Wybrany program jest zapamiętywany w EEPROM i przywracany po ponownym podaniu zasilania. Wersja C to zlutowany układ do integracji w instalacji oświetlenia dekoracyjnego, a nie samodzielne gotowe urządzenie z obudową i zasilaczem.
Zlutowany kontroler PWM gotowy układ do podłączenia między zasilacz DC i taśmę LED
Efekty i pamięć EEPROM wybrany program pozostaje zapisany po wyłączeniu zasilania
PCB 90×38 mm format płytki do integracji w dekoracyjnym oświetleniu LED
Karta techniczna
AVT1847
Zlutowany sterownik taśm LED z programami świetlnymi, regulacją PWM i pamięcią wybranego efektu.
| Kod projektu | AVT1847 |
| Wersja | C – zlutowany układ |
| Funkcja | sterowanie taśmą LED z efektami świetlnymi PWM |
| Liczba programów | 10 efektów świetlnych + tryb wyłączenia |
| Sterowanie | przycisk S1, przewijanie programów w pętli |
| Pamięć ustawień | EEPROM, odczyt ostatniego programu po włączeniu zasilania |
| Zasilanie | napięcie stałe dopasowane do użytej taśmy LED |
| Wyjście LED | PWM, tranzystor IRLL014N |
| Maksymalny prąd taśmy | 2 A |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Płytka PCB | 90×38 mm |
Wersja

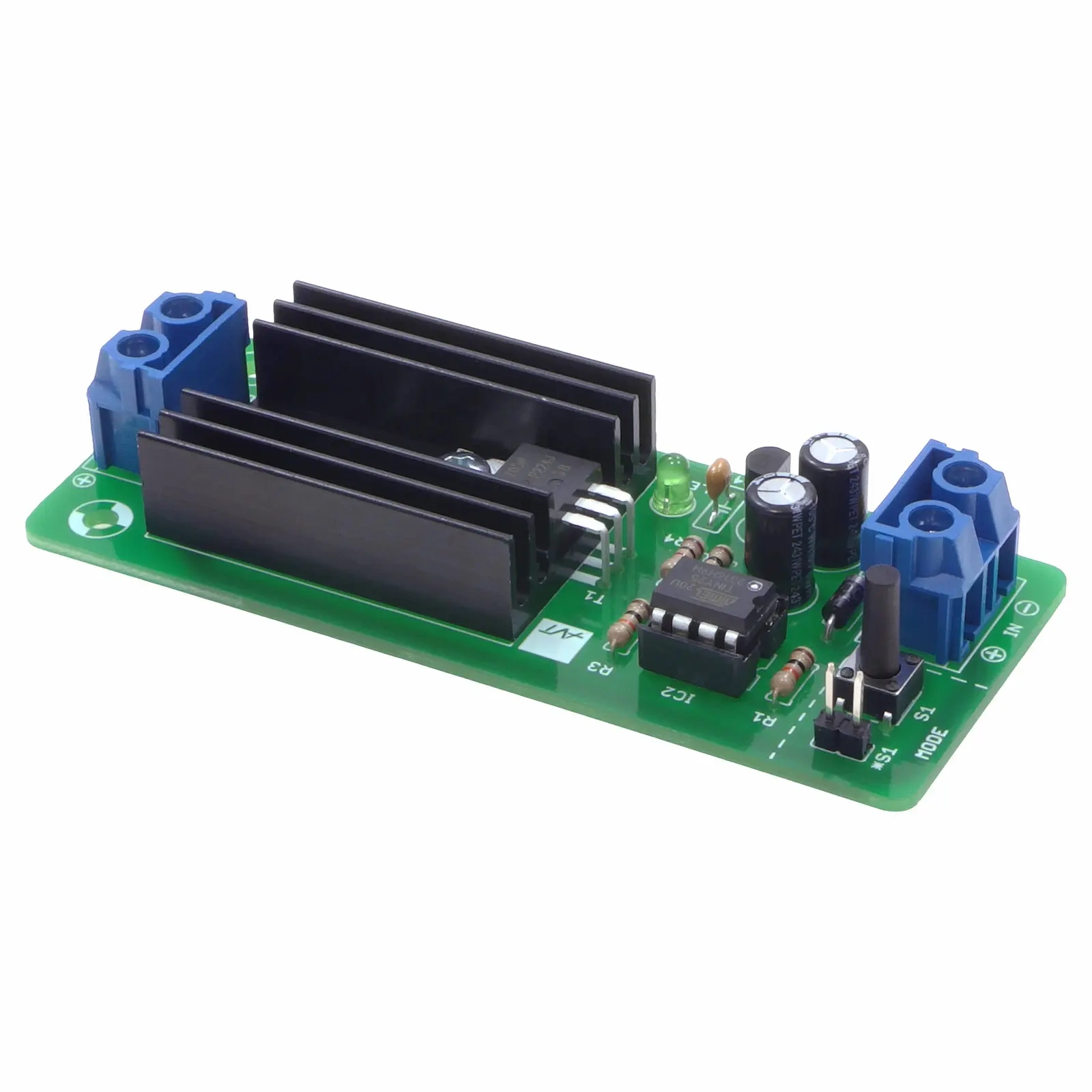

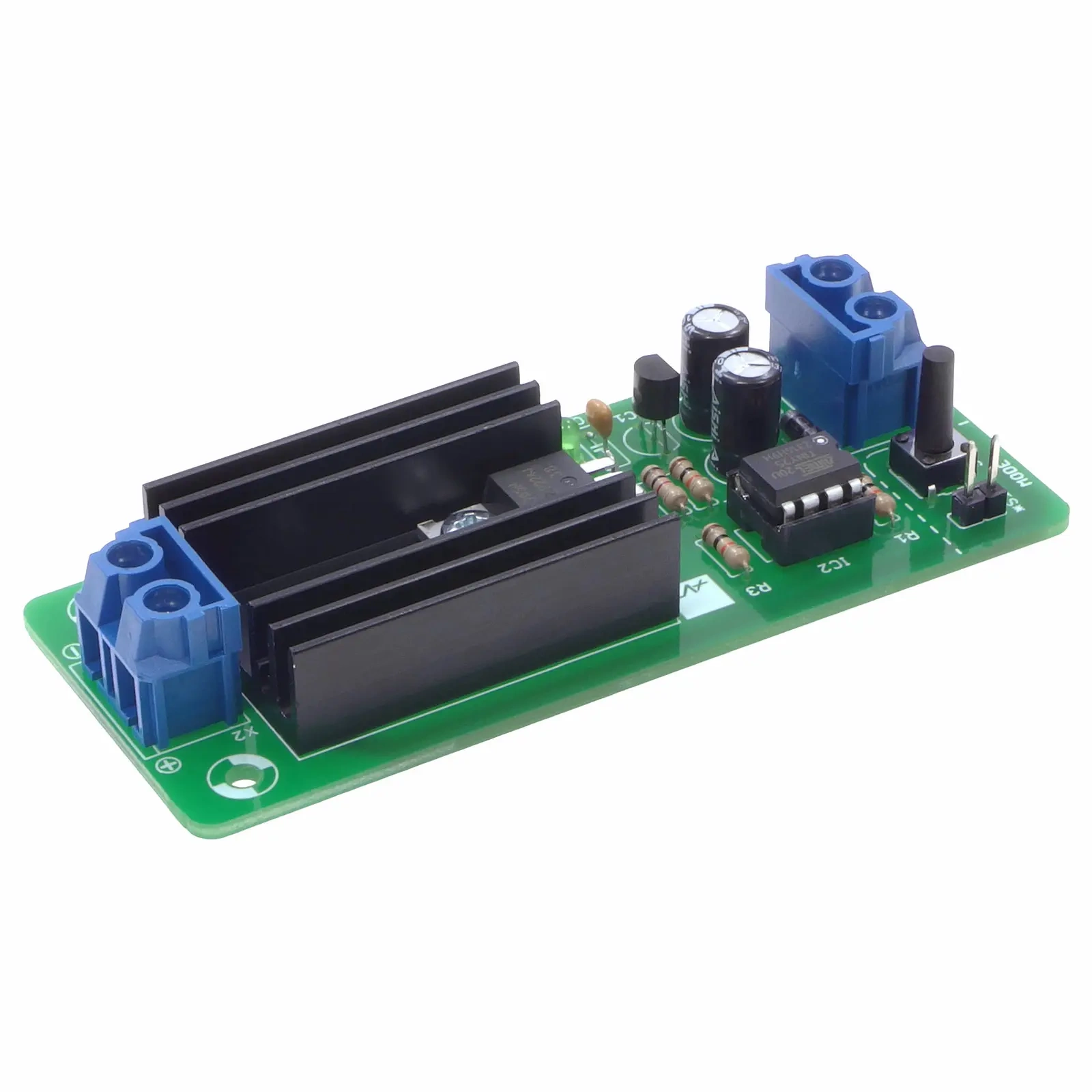

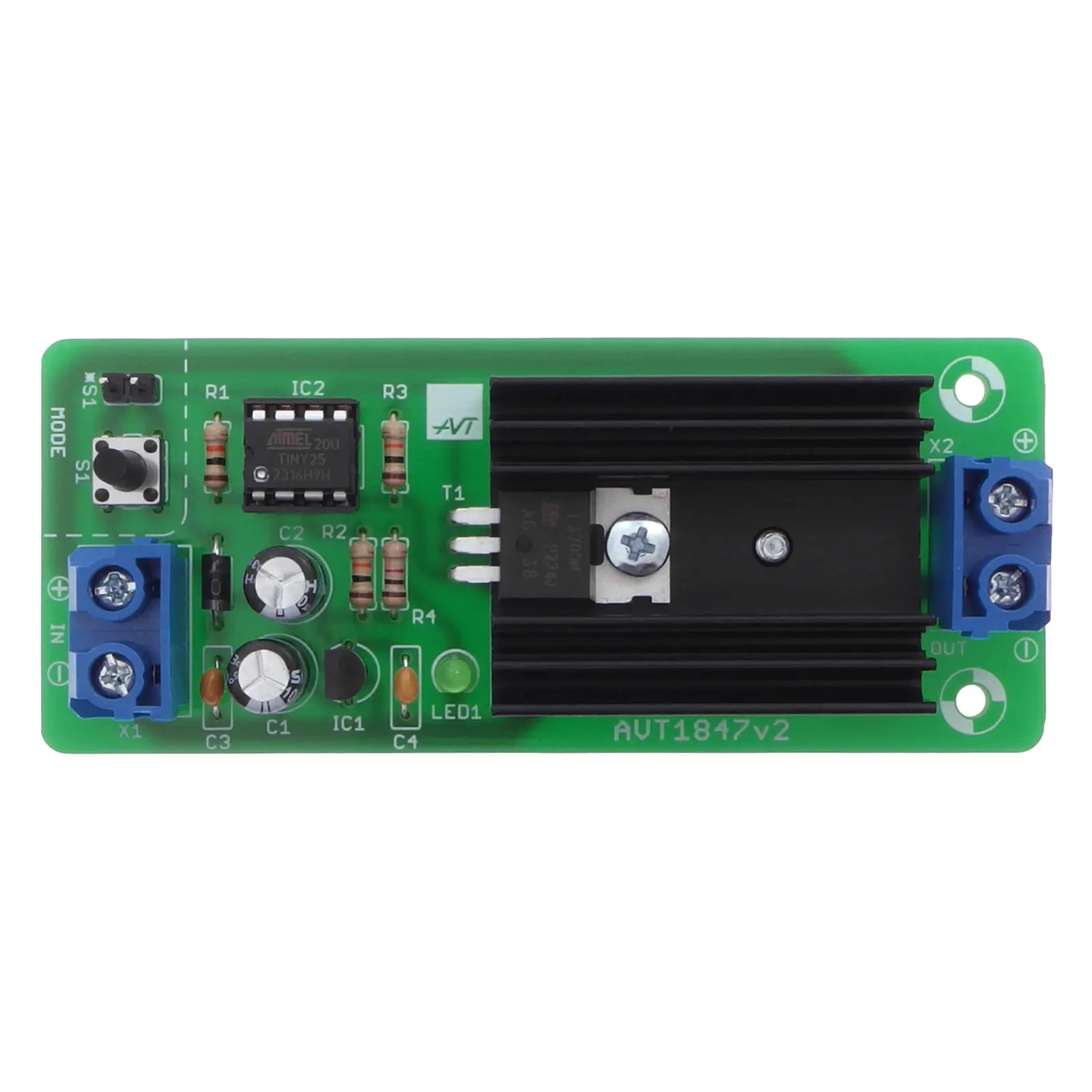

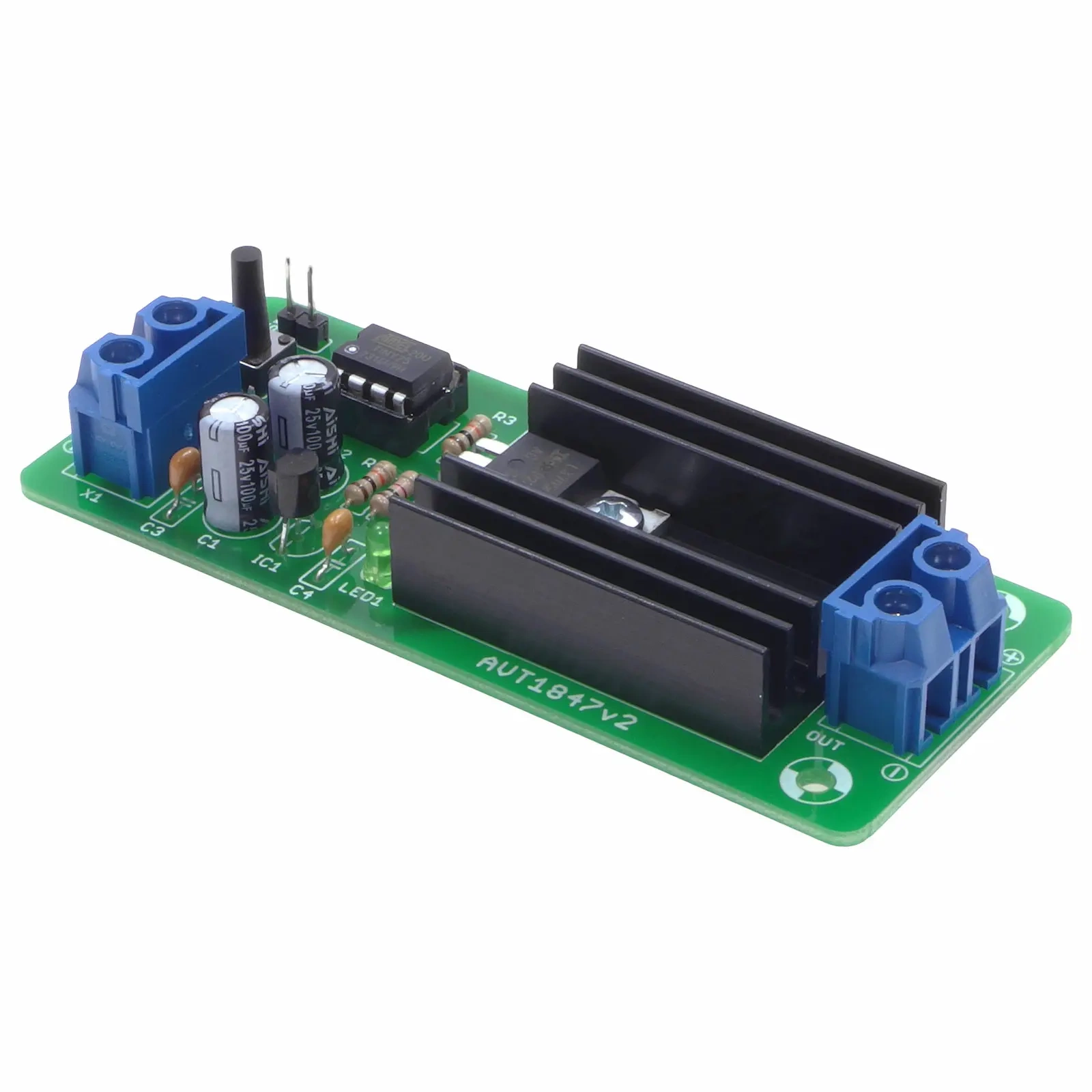

AVT1847 C – zlutowany układ. Wersja zawiera zmontowany sterownik taśmy LED z zaprogramowanym ATtiny25, stabilizatorem LM78L05, tranzystorem IRLL014N, diodą 1N4148, mikroswitchem S1, kondensatorami i rezystorami SMD. Układ wymaga zasilacza DC, taśmy LED oraz integracji w instalacji oświetleniowej.
Notes

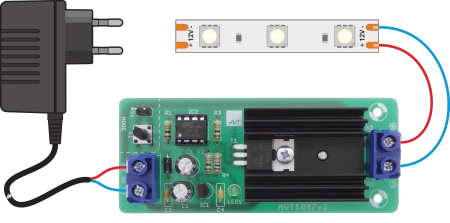

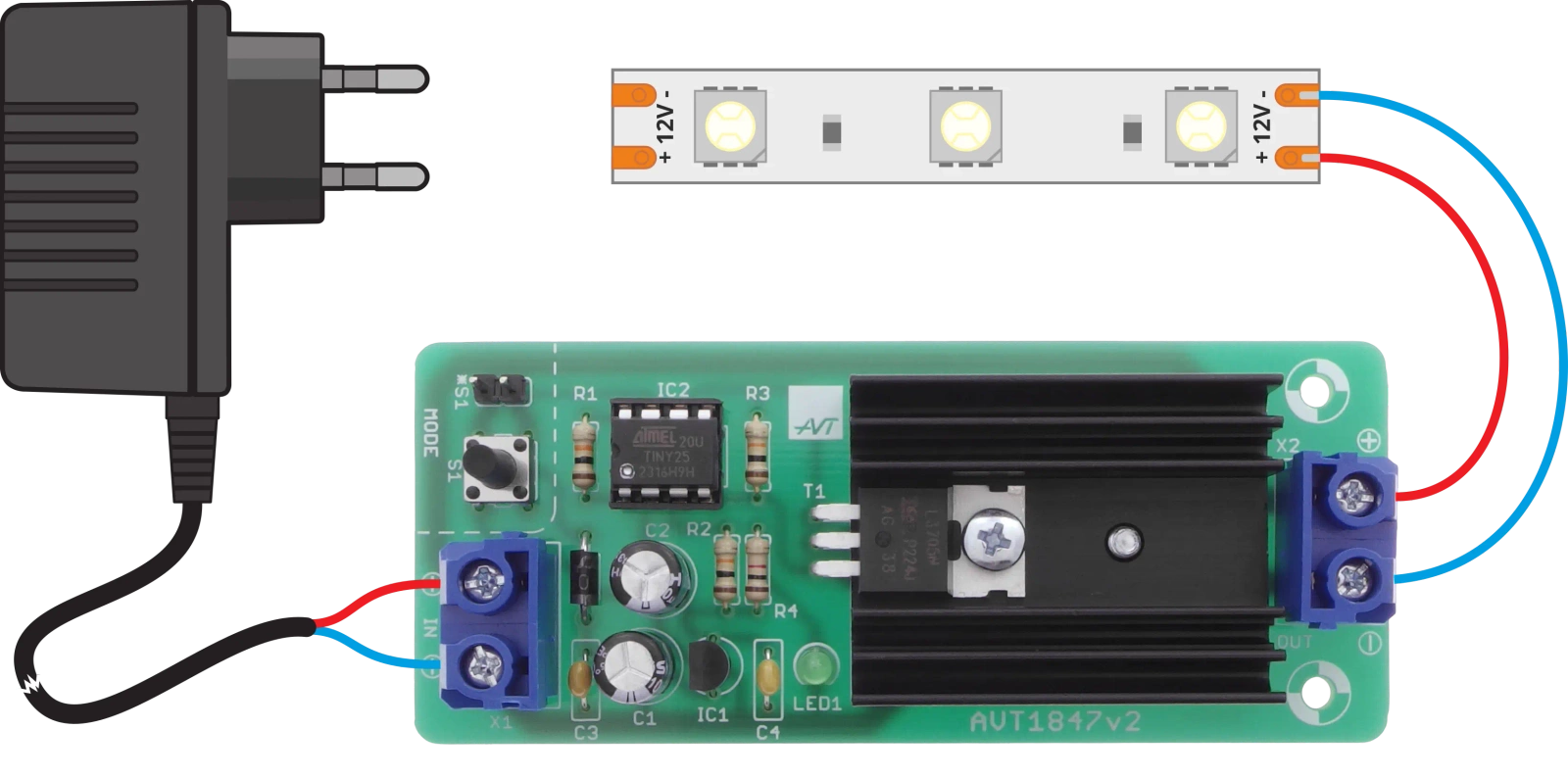

Sterownik montuje się między zasilaczem DC a taśmą LED. Napięcie zasilania musi odpowiadać napięciu roboczemu zastosowanej taśmy LED.
Maksymalny prąd pobierany przez taśmę LED nie może przekraczać 2 A.
Program wybiera się przyciskiem S1, a ustawienie zostaje zapamiętane w pamięci nieulotnej EEPROM.
Wersja C nie zawiera zasilacza, taśmy LED ani obudowy. Układ wymaga prawidłowego zabezpieczenia mechanicznego i elektrycznego w docelowej aplikacji.
Uwaga: przed podłączeniem sprawdź polaryzację zasilania oraz dopasowanie napięcia zasilacza do taśmy LED. Przekroczenie prądu 2 A, odwrotne podłączenie albo zwarcie na wyjściu może uszkodzić sterownik, zasilacz lub taśmę LED.
Najczęściej zadawane pytania
Czy wersja C jest gotowym oświetleniem LED?
Nie. To zlutowany układ sterownika do integracji z zasilaczem DC i taśmą LED. Nie zawiera zasilacza, taśmy LED ani obudowy.
Czy sterownik zapamiętuje wybrany program?
Tak. Wybrany program jest zapisywany w pamięci EEPROM i odczytywany po ponownym włączeniu zasilania.
Jakie napięcie zasilania trzeba zastosować?
Napięcie zasilania powinno być stałe i dopasowane do napięcia roboczego użytej taśmy LED.
Jaki prąd taśmy LED można podłączyć?
Maksymalny prąd pobierany przez taśmę LED nie może przekraczać 2 A.
