Sterownik taśm LED 12 V z wyłącznikiem czasowym - zlutowany KIT AVT 1867

Czasowe sterowanie taśmą LED do szafy, półki lub podświetlenia mebli. AVT1867 C to zlutowany układ do integracji z zasilaczem 12 V i taśmą LED.

Wersja

Rozmiar

Dostępny

52,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 9,50 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1867 C

Marka:

5903890010331

Czasowy sterownik taśmy LED 12 V - zlutowany AVT1867

Zlutowany sterownik taśmy LED do integracji z zasilaczem 12 V DC, taśmą LED i przyciskiem sterującym.

Zlutowany timer do taśm LED 12 V

AVT1867 C to zlutowany sterownik zasilania taśmy LED, który po podaniu zasilania płynnie rozjaśnia światło i po ustawionym czasie płynnie je wygasza. Układ ułatwia wykonanie czasowego oświetlenia szafy, półki, gabloty albo podświetlenia pomocniczego.

Sterownik montuje się między zasilaczem 12 V DC a taśmą LED. Przycisk S1 pozwala programować czas świecenia, przedłużać działanie i regulować jasność. Wersja C to zlutowany układ do integracji, a nie kompletne oświetlenie z zasilaczem i taśmą LED.

Zlutowany timer LED gotowy układ do podłączenia między zasilacz i taśmę LED

Płynne światło rozjaśnianie, wygaszanie i regulacja jasności PWM

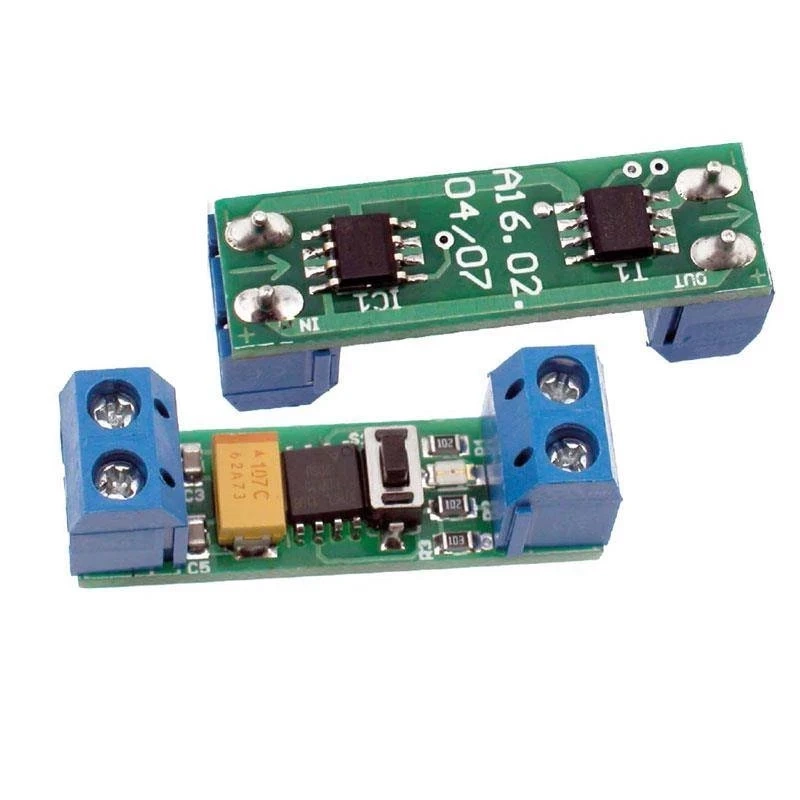

PCB 35×10 mm miniaturowa płytka do montażu przy taśmie LED

Karta techniczna
AVT1867

Zlutowany sterownik zasilania taśm LED 12 V z wyłącznikiem czasowym, płynnym rozjaśnianiem i wygaszaniem.

Kod projektu	AVT1867
Wersja	C – zlutowany układ
Funkcja	czasowe sterowanie zasilaniem taśmy LED
Zasilanie	12 V DC
Wyjście LED	PWM przez tranzystor IRF7201
Maksymalny prąd LED	4 A
Sterowanie	przycisk S1, programowanie czasu i regulacja jasności
Efekt startu/końca	płynne rozjaśnianie i płynne wygaszanie
Mikrokontroler	ATtiny25, zaprogramowany do projektu
Płytka PCB	35×10 mm

Pobierz dokumentację PDF

Wersja

AVT1867 C – zlutowany układ. Wersja zawiera zmontowany sterownik z zaprogramowanym ATtiny25, stabilizatorem 78L05, tranzystorem IRF7201, diodą LED, przyciskiem S1, złączami IN/OUT, kondensatorami i rezystorami SMD. Układ wymaga zasilacza 12 V DC, taśmy LED i integracji w instalacji oświetleniowej.

Notes

Sterownik włącza się między zasilacz 12 V DC a taśmę LED, tuż przed taśmą.

Czas świecenia można ustawić przyciskiem S1 minutowo albo przez odliczanie rzeczywistego czasu.

Podczas pracy dłuższe przytrzymanie S1 zmienia jasność świecenia taśmy LED.

Wersja C nie zawiera zasilacza, taśmy LED ani obudowy. Maksymalny prąd taśmy LED nie może przekraczać 4 A.

Uwaga: przed podłączeniem sprawdź polaryzację zasilania, napięcie taśmy LED i obciążenie wyjścia. Przekroczenie 4 A lub zwarcie może uszkodzić sterownik, zasilacz albo taśmę LED.
