Sterownik taśm LED 12 V z wyłącznikiem czasowym - KIT AVT 1867

zoom

Sterownik taśm LED 12 V z wyłącznikiem czasowym - KIT AVT 1867

Sterownik taśm LED 12 V z timerem, płynnym rozjaśnianiem, ściemnianiem i regulacją jasności. AVT1867 B to KIT DIY z PCB i elementami do lutowania.

Wersja

Rozmiar

Dostępny

36,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 9,50 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1867 B

Marka:

5903890004033

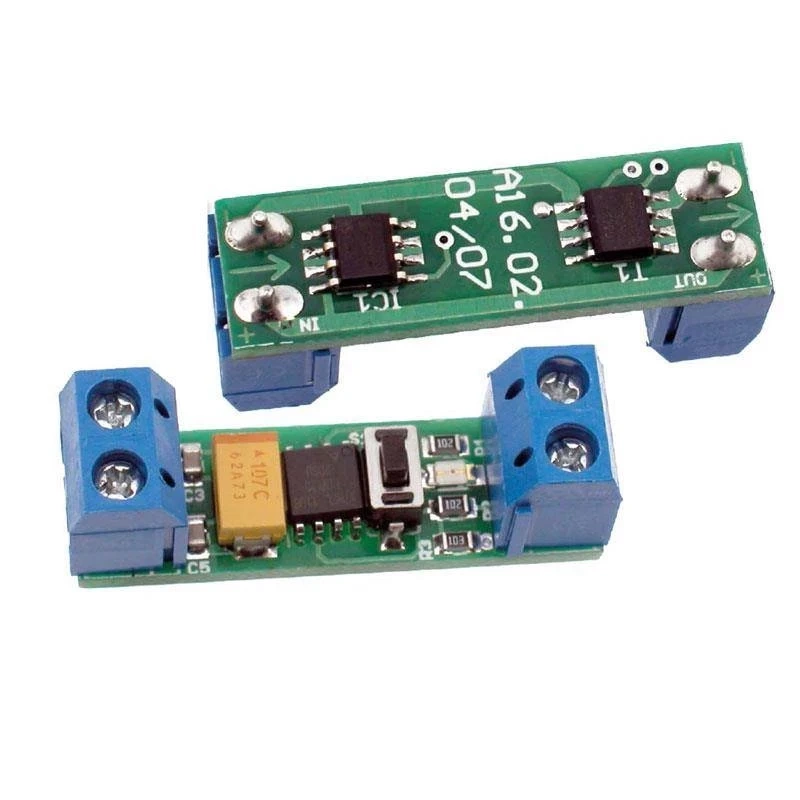

Czasowy sterownik taśmy LED 12 V - KIT DIY AVT1867

KIT DIY sterownika taśm LED z timerem, płynnym rozjaśnianiem, wygaszaniem i regulacją jasności.

Timer do taśm LED w szafie, gablocie lub podświetleniu mebli

AVT1867 pozwala wykonać mały sterownik do taśm LED, który po włączeniu zasilania płynnie rozjaśnia światło, a po ustawionym czasie automatycznie je wygasza. To praktyczne rozwiązanie do oświetlenia miejscowego, które nie powinno świecić bez końca.

Czas świecenia można zaprogramować przyciskiem S1, a w czasie normalnej pracy tym samym przyciskiem wydłużyć działanie albo regulować jasność. AVT1867 B to KIT DIY z PCB i elementami do lutowania.

Automatyczne wygaszanie taśma gaśnie po ustawionym czasie świecenia

Wyjście do 4 A sterowanie taśmą LED 12 V przez tranzystor IRF7201

PCB 35×10 mm miniaturowa płytka do montażu przy taśmie LED

Skala trudności 2/6

Szacowany czas montażu 1 h

Karta techniczna
AVT1867

Sterownik zasilania taśm LED 12 V z wyłącznikiem czasowym, płynnym rozjaśnianiem i wygaszaniem.

Kod projektu	AVT1867
Wersja	B – zestaw elementów do samodzielnego montażu
Funkcja	czasowe sterowanie zasilaniem taśmy LED
Zasilanie	12 V DC
Wyjście LED	PWM przez tranzystor IRF7201
Maksymalny prąd LED	4 A
Sterowanie	przycisk S1, programowanie czasu i regulacja jasności
Efekt startu/końca	płynne rozjaśnianie i płynne wygaszanie
Mikrokontroler	ATtiny25, zaprogramowany do projektu
Płytka PCB	35×10 mm

Pobierz dokumentację PDF

Wersja

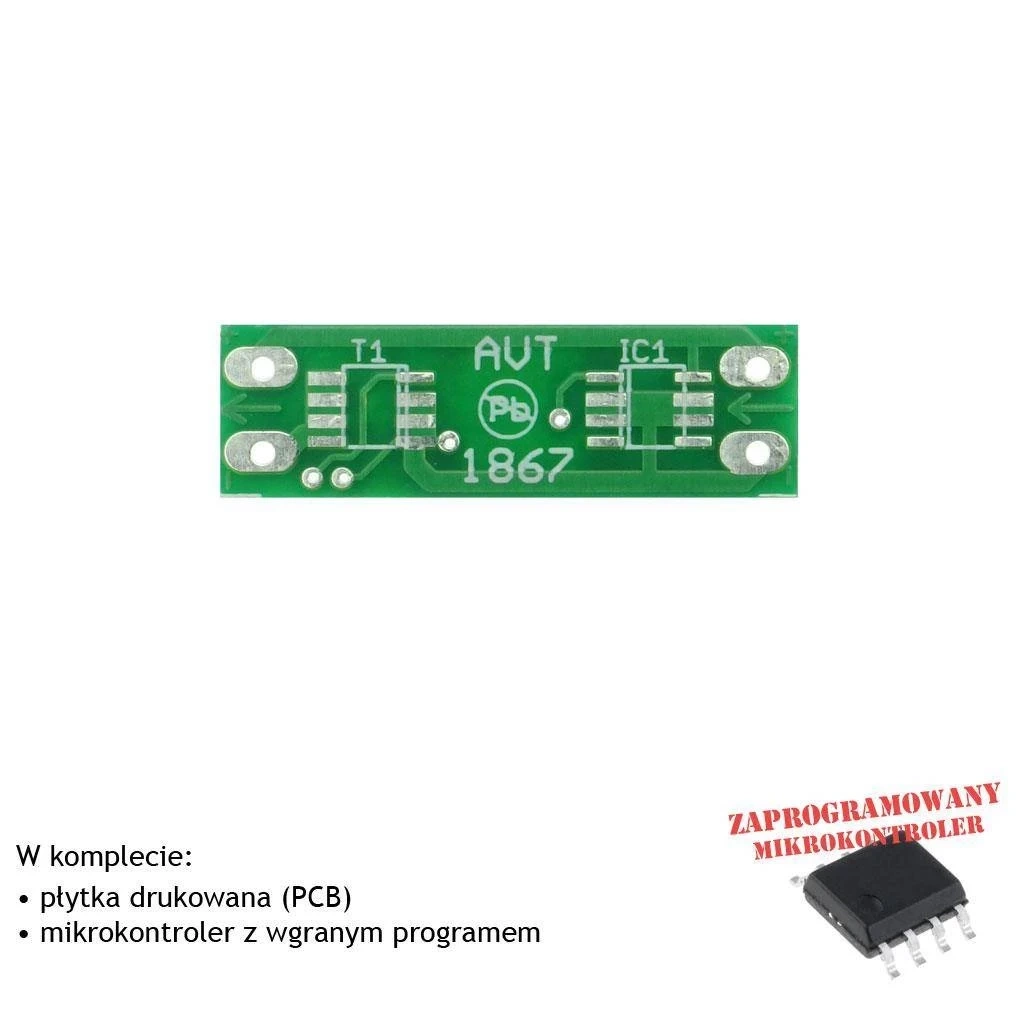

AVT1867 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny25, stabilizator 78L05, tranzystor IRF7201, diodę LED, przycisk S1, złącza IN/OUT, kondensatory i rezystory SMD.

Notes

Sterownik włącza się między zasilacz 12 V DC a taśmę LED, tuż przed taśmą.

Czas świecenia można ustawić przyciskiem S1 minutowo albo przez odliczanie rzeczywistego czasu.

Podczas pracy dłuższe przytrzymanie S1 zmienia jasność świecenia taśmy LED.

Maksymalny prąd pobierany przez taśmę LED nie może przekraczać 4 A.

Uwaga: przed podłączeniem sprawdź polaryzację zasilania, napięcie taśmy LED i obciążenie wyjścia. Przekroczenie 4 A lub zwarcie może uszkodzić sterownik, zasilacz albo taśmę LED.
