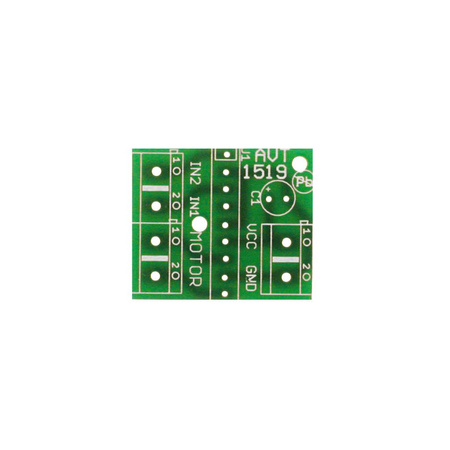

Sterownik silnika do modeli RC - PCB do projektu AVT 1519
- Steruje kierunkiem obrotów silnika prądu stałego w modelach RC za pomocą dwóch sygnałów TTL, z prądem do 0,7 A. Wersja A zawiera płytkę PCB.
Sterownik silnika do modeli RC – driver DC BA6418 AVT1519
Moduł pozwala sterować kierunkiem obrotów małego silnika prądu stałego za pomocą dwóch sygnałów cyfrowych.
Miniaturowy sterownik silnika DC do modelarstwa

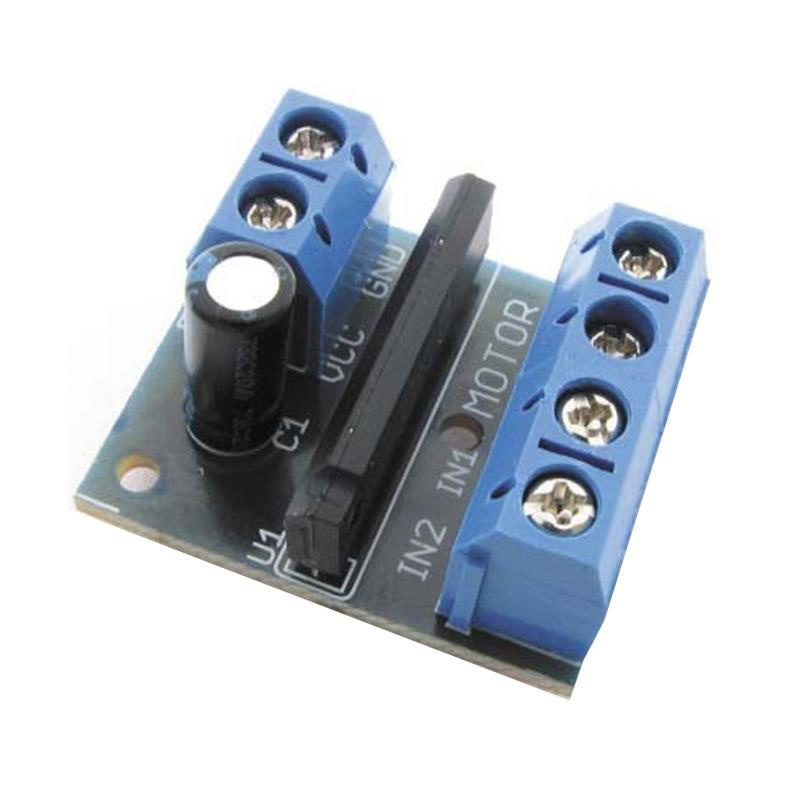

AVT1519 pozwala zbudować bardzo mały sterownik silnika prądu stałego, przydatny w modelach RC, pojazdach zdalnie sterowanych i niewielkich mechanizmach wymagających zmiany kierunku obrotów. Sterowanie odbywa się przez dwa wejścia cyfrowe IN1 i IN2.
Sercem układu jest BA6418, czyli scalony sterownik silnika. Dzięki temu płytka wymaga niewielu elementów, zajmuje mało miejsca i może być użyta zarówno przy modernizacji istniejącego modelu, jak i w nowej konstrukcji.
Karta techniczna
AVT1519
Miniaturowy sterownik silnika DC do modeli RC, oparty na układzie BA6418, z dwoma wejściami sterującymi TTL, wyjściem na silnik i trzema złączami śrubowymi.
| Wersja | A – płytka PCB |
| Typ projektu | sterownik silnika prądu stałego do modeli RC |
| Zastosowanie | zmiana kierunku obrotów małych silników DC w modelach, pojazdach RC i miniaturowych mechanizmach |
| Układ sterownika | BA6418 |
| Typ silnika | silnik prądu stałego |
| Maksymalny prąd silnika | 0,7 A |
| Maksymalne napięcie silnika | 15 V |
| Minimalne napięcie poprawnej pracy | od około 4,5 V |
| Wejścia sterujące | IN1 / RIN oraz IN2 / FIN |
| Poziom HIGH | powyżej 2 V |
| Poziom LOW | poniżej 0,8 V |
| Logika sterowania 1 | IN1=L, IN2=H → OUT1=H, OUT2=L |
| Logika sterowania 2 | IN1=H, IN2=L → OUT1=L, OUT2=H |
| Logika sterowania 3 | IN1=H, IN2=H → OUT1=L, OUT2=L |
| Wyjście silnika | OUT1 / OUT2, złącze MOTOR |
| Zasilanie modułu | VCC i GND |
| Kondensator filtrujący | C1 47 µF / 25 V |
| Złącza | ARK2/500, 3 szt. |
| Liczba elementów projektu | układ scalony BA6418, kondensator C1 i złącza śrubowe |
| Montaż | prosty montaż przewlekany, mała płytka do zabudowy w modelu |
| Szacowany czas montażu z dokumentacji | około 5 minut przy komplecie elementów |
| Wymiary płytki PCB | 27×23 mm |
Wersja A – płytka PCB

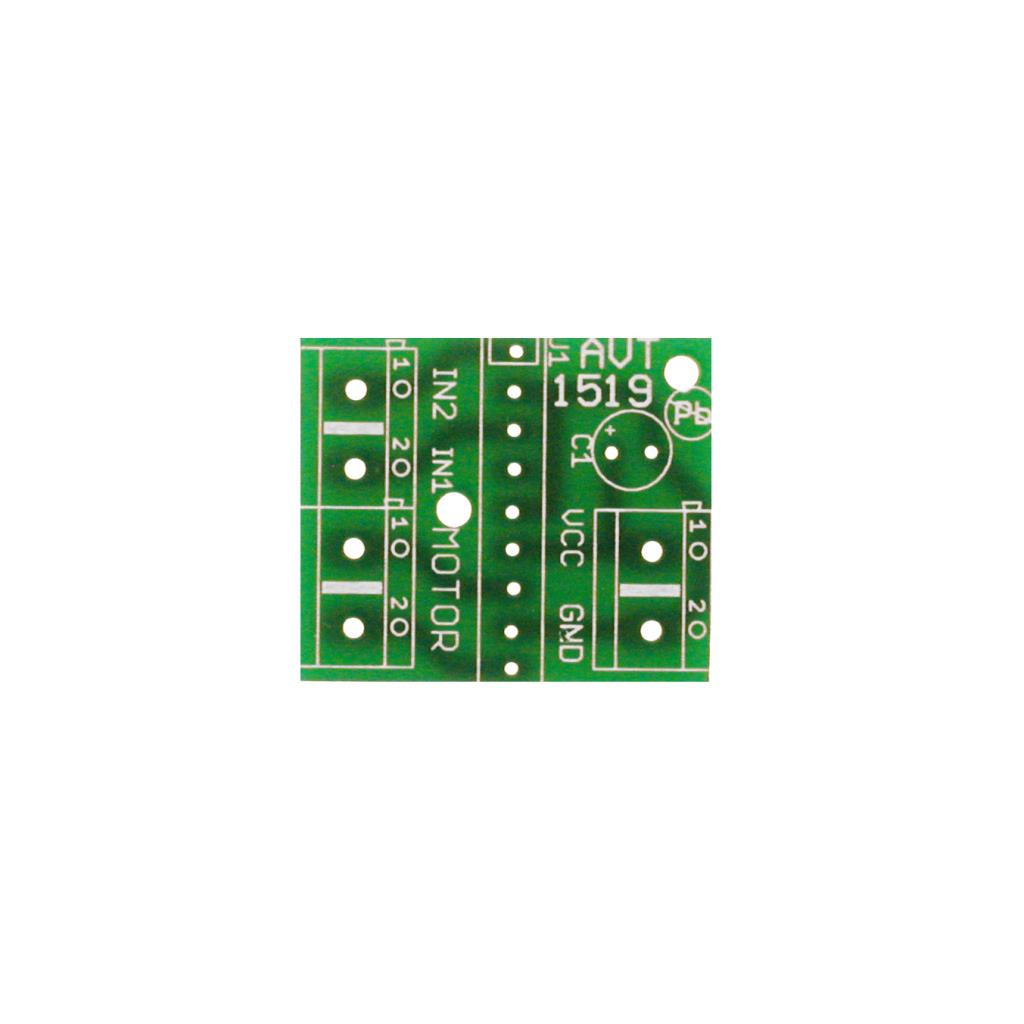

AVT1519 A zawiera płytkę PCB do projektu sterownika silnika do modeli RC. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- C1: 47 µF / 25 V
- U1: BA6418
- ARK2/500: 3 szt.
Notes
Wejścia IN1 i IN2 należy sterować sygnałami cyfrowymi zgodnymi z poziomami TTL. Stan wysoki powinien mieć ponad 2 V, a stan niski mniej niż 0,8 V.
Zasilanie VCC trzeba dobrać do użytego silnika, ale nie wolno przekraczać 15 V ani prądu 0,7 A pobieranego przez silnik.
Przed zabudową w modelu warto sprawdzić kierunek obrotów silnika dla obu kombinacji sterujących. W razie potrzeby można zamienić przewody silnika na złączu MOTOR.
Uwaga: Nie należy przekraczać maksymalnego napięcia 15 V ani prądu silnika 0,7 A. Zbyt duży prąd rozruchowy lub zablokowany wirnik mogą przeciążyć układ BA6418.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To sterownik małego silnika prądu stałego, który umożliwia zmianę kierunku obrotów w modelach RC i podobnych mechanizmach.
Silnik jest sterowany dwoma wejściami cyfrowymi IN1 i IN2. Kombinacja stanów na tych wejściach decyduje o kierunku obrotów albo zatrzymaniu.
Sterownik wykorzystuje układ BA6418 przeznaczony do sterowania małymi silnikami prądu stałego.
Maksymalny pobór prądu silnika wynosi 0,7 A.
Maksymalne napięcie podane dla układu wynosi 15 V.
Układ pracuje poprawnie już od około 4,5 V.
Tak. Małe wymiary płytki i proste sterowanie wejściami IN1/IN2 sprawiają, że moduł dobrze pasuje do zdalnie sterowanych pojazdów i modernizacji modeli.
Nie. To wersja A, czyli sama płytka PCB. Układ BA6418, kondensator C1, złącza ARK2/500 i pozostałe elementy trzeba dobrać osobno według wykazu.
