Sterownik radiowy Keeloq 2-kanałowy - PCB i mikroprocesor do projektu AVT 5119
- Steruje dwoma przekaźnikami przez radio 433 MHz z transmisją zmiennokodową Keeloq i pamięcią do 8 pilotów. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler.
Sterownik radiowy Keeloq 2-kanałowy – przekaźnikowy odbiornik 433 MHz AVT5119
Układ umożliwia zdalne sterowanie dwoma przekaźnikami za pomocą pilotów radiowych Keeloq 433 MHz.
Dwukanałowy sterownik radiowy z transmisją zmiennokodową

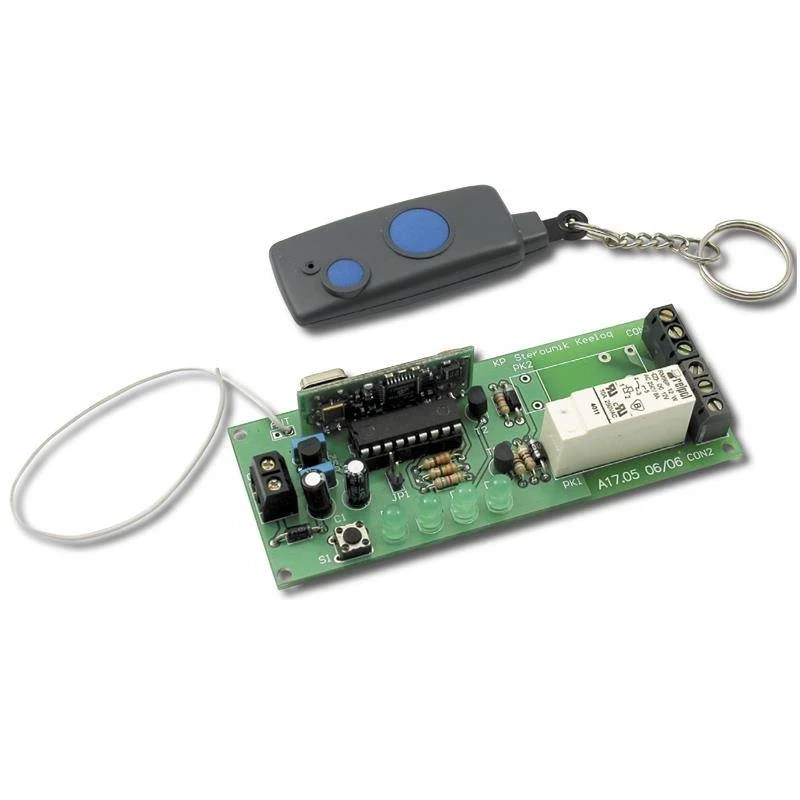

AVT5119 pozwala zbudować 2-kanałowy sterownik radiowy z dekodowaniem transmisji Keeloq. Układ współpracuje z pilotami 433 MHz, zapamiętuje do 8 uprawnionych nadajników i steruje dwoma niezależnymi przekaźnikami.
Projekt sprawdza się przy zdalnym włączaniu bram, oświetlenia, blokad, sygnalizacji lub własnych układów wykonawczych. Zworka JP1 umożliwia wybór sposobu pracy: osobne sterowanie przekaźnikami albo wspólne załączanie i wyłączanie obu kanałów.
Karta techniczna
AVT5119
Dwukanałowy sterownik radiowy Keeloq z mikrokontrolerem PIC16F628A, odbiornikiem 433 MHz, dwoma przekaźnikami i możliwością zapamiętania do 8 pilotów.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | sterownik 2-kanałowy Keeloq |
| Transmisja radiowa | 433 MHz |
| Kodowanie | Keeloq, transmisja zmiennokodowa |
| Liczba kanałów | 2 kanały przekaźnikowe |
| Obciążalność przekaźników | 8 A / 250 V |
| Liczba uprawnionych pilotów | maksymalnie 8 |
| Zasięg minimalny | 20 m |
| Obsługiwane piloty | pilot Keeloq, zgodny z oprogramowaniem sterownika |
| Tryby pracy kanałów | osobne przełączanie przekaźników albo wspólne załączanie i wyłączanie obu kanałów |
| Wybór trybu pracy | zworka JP1 |
| Programowanie pilotów | przycisk S1, zapis pilotów do pamięci odbiornika |
| Kasowanie pilotów | przytrzymanie S1 przez około 10 sekund usuwa wszystkie zapisane piloty |
| Sygnalizacja odbioru komendy | dioda D6, świecenie około 500 ms po odebraniu kodu |
| Sygnalizacja słabej baterii pilota | dioda D7 |
| Mikrokontroler | PIC16F628A, zaprogramowany w wersji A+ |
| Taktowanie mikrokontrolera | wewnętrzny generator RC 4 MHz |
| Odbiornik radiowy | RR-433SH01AA |
| Antenna | odcinek przewodu około 17 cm, złącze CON4 |
| Elementy wykonawcze | 2× przekaźnik RM96P-12 |
| Tranzystory sterujące | BC547, 2 sztuki |
| Stabilizator napięcia | LM78L05 |
| Zasilanie | 12 V DC, minimum 200 mA |
| Pobór prądu | około 10 mA w spoczynku, maksymalnie 100 mA |
| Zabezpieczenie polaryzacji | dioda D1 1N4007 |
| Wymiary płytki PCB | 104×41 mm |

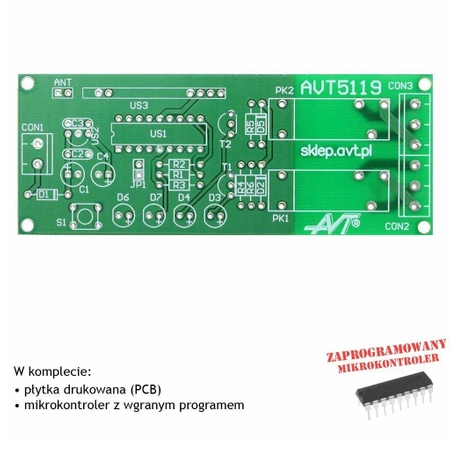

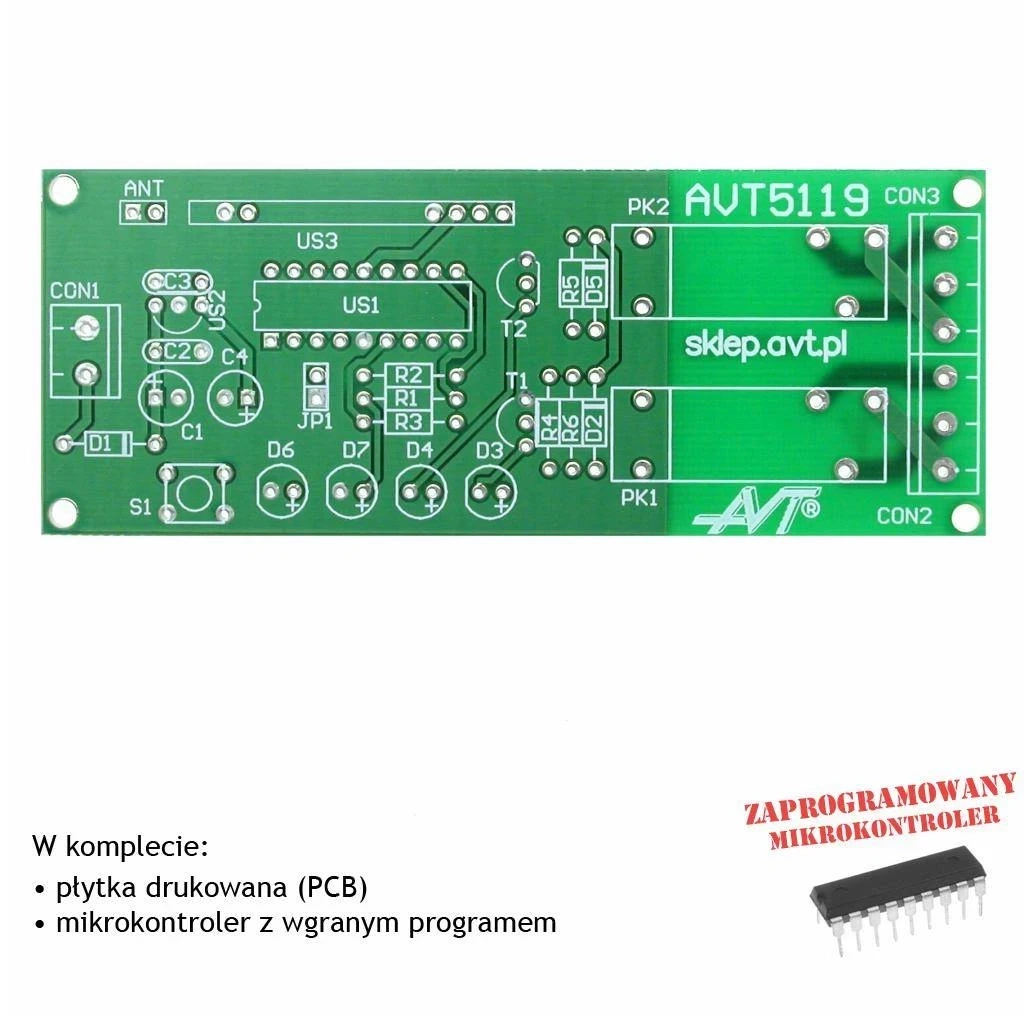

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT5119 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler PIC16F628A przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 330 Ω
- R3: 4,7 kΩ
- R4: 1 kΩ
- R5: 4,7 kΩ
- R6: 1 kΩ
- C1, C4: 100 µF
- C2, C3: 100 nF
- D1, D2, D5: 1N4007
- D3, D4, D7: dioda LED 5 mm czerwona
- D6: dioda LED 5 mm zielona
- T1, T2: BC547
- US1: PIC16F628A, zaprogramowany
- US2: LM78L05
- US3: odbiornik radiowy RR-433SH01AA
- CON1: ARK2, raster 5 mm
- CON2, CON3: ARK3, raster 5 mm
- CON4: goldpin 1×2 męski
- JP1: goldpin 1×2 męski + zworka
- S1: mikrowłącznik
- PK1, PK2: przekaźnik RM96P-12
- Pilot Keeloq: 2 sztuki
- Podstawka DIP18
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować PIC16F628A do podstawowego uruchomienia sterownika.
Piloty dopisuje się przyciskiem S1. Krótkie naciśnięcie uruchamia 15-sekundowe okno programowania, a przytrzymanie S1 przez około 10 sekund kasuje wszystkie zapisane piloty z pamięci sterownika.
Do złącza CON4 należy podłączyć antenę z odcinka przewodu o długości około 17 cm. Odbiornik powinien być zamontowany tak, aby antena nie była ekranowana przez metalową obudowę ani prowadzone obok przewody zasilające przekaźniki.
Uwaga: Przekaźniki mają styki o obciążalności 8 A / 250 V, ale sam sterownik należy zasilać napięciem 12 V DC. Przy sterowaniu obwodami sieciowymi lub urządzeniami o dużym poborze prądu trzeba zachować separację, właściwe odstępy izolacyjne, zabezpieczenia oraz wymagania bezpieczeństwa dla instalacji, w której sterownik będzie używany.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler PIC16F628A. Pozostałe elementy trzeba skompletować osobno.
W pamięci sterownika można zapisać maksymalnie 8 uprawnionych pilotów Keeloq.
Przy rozwartej zworce JP1 każdy przycisk pilota przełącza osobny przekaźnik. Przy zwartej zworce jeden przycisk załącza oba przekaźniki, a drugi je wyłącza.
Jeśli razem z diodą sygnalizacji odebranej komendy świeci dioda D7, bateria w pilocie jest bliska wyczerpania i należy ją wymienić.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Odbiornik radiowy, przekaźniki, stabilizator, tranzystory, diody, złącza, piloty i pozostałe elementy trzeba dobrać osobno według wykazu.
Dokumentacja podaje minimalny zasięg 20 m. W praktyce zależy on od pilota, anteny, obudowy, zabudowy i zakłóceń radiowych w miejscu pracy.
