Co zawiera wersja AVT2967 A+?
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega8. Pozostałe elementy trzeba skompletować osobno.
Sterownik pieca CO - termometr różnicowy - PCB i mikroprocesor do projektu AVT 2967
- Steruje pompą lub innym urządzeniem na podstawie temperatury pieca, zbiornika i ustawionej różnicy temperatur. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler.
Sterownik pieca CO – termometr różnicowy AVT2967
Układ steruje pompą lub innym urządzeniem na podstawie dwóch pomiarów temperatury i ustawionej różnicy.
Termometr różnicowy do sterowania pompą CO
AVT2967 pozwala zbudować prosty sterownik pieca centralnego ogrzewania pracujący jako termometr różnicowy. Układ mierzy temperaturę w dwóch punktach, na przykład na piecu i zbiorniku, a następnie załącza urządzenie zewnętrzne po spełnieniu ustawionych warunków temperatury i różnicy temperatur.
Projekt sprawdza się jako uzupełnienie istniejącego sterownika CO albo jako samodzielny układ do sterowania jedną pompą, dmuchawą lub innym odbiornikiem. Parametry pracy ustawia się przyciskami, a aktualne temperatury oraz komunikaty są prezentowane na wyświetlaczu LCD 2×16.
Pomiar w dwóch punktach czujniki DS18B20 mierzą temperaturę pieca i zbiornika
Sterowanie pompą triak BT136-600 z optotriakiem MOC3042 załącza odbiornik
Płytka PCB 70×110 mm wersja A+ zawiera PCB i zaprogramowany mikrokontroler
Karta techniczna
AVT2967
Sterownik CO z pomiarem temperatury w dwóch punktach, wyświetlaczem LCD, nastawami w EEPROM i wyjściem wykonawczym do sterowania jednym urządzeniem.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | sterownik pieca CO / termometr różnicowy |
| Liczba punktów pomiaru | 2 punkty pomiarowe |
| Czujniki temperatury | DS18B20, 2 sztuki |
| Zakres pomiaru temperatury | -55…+125°C |
| Rozdzielczość pomiaru | 0,5°C |
| Histereza | 2°C, ustawiona na stałe |
| Ustawiane parametry | temperatura załączenia, temperatura wyłączenia, różnica temperatur |
| Mikrokontroler | ATmega8 SMD, zaprogramowany w wersji A+ |
| Taktowanie | rezonator kwarcowy 4 MHz |
| Wyświetlacz | LCD 2×16, zgodny z HD44780 |
| Klawiatura | S1-S5: RST, SET, CAL, DOWN, UP |
| Układ wykonawczy | optoizolacja MOC3042 lub podobny, triak BT136-600 |
| Zasilanie części sterującej | 9–12 V DC lub 12–15 V AC |
| Stabilizator napięcia | 7805 |
| Pobór prądu modelu | do 43 mA przy pełnym podświetleniu LCD |
| Wyjście sterowanego urządzenia | Z6 – pompa / odbiornik 230 VAC |
| Wymiary płytki PCB | 70×110 mm |

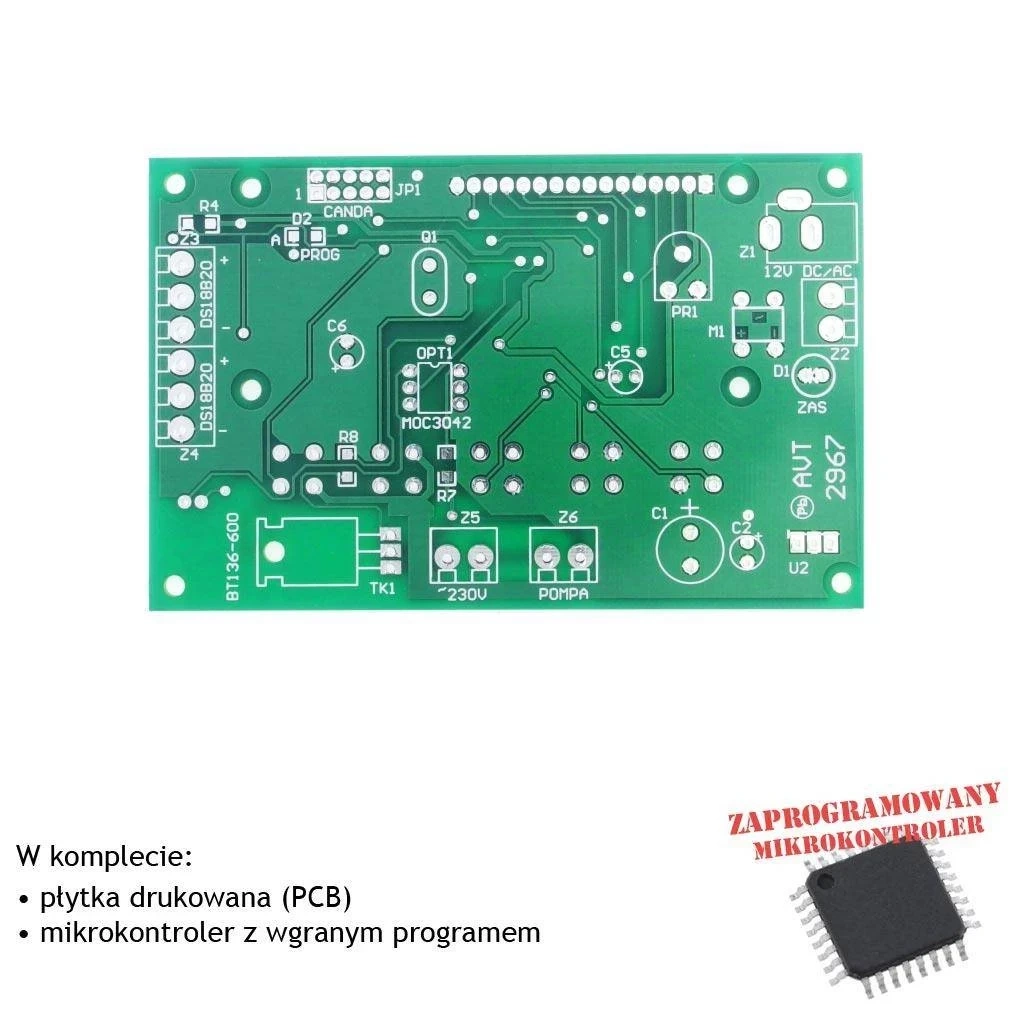

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT2967 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega8 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R5: 390 Ω, SMD
- R2: 2,2 kΩ, SMD
- R3: 10 Ω, SMD
- R4: 4,7 kΩ
- R6, R7, R8: 220 Ω, SMD
- PR1: 100 kΩ, potencjometr montażowy leżący
- C1: 1000 µF
- C2, C6: 100 µF
- C3, C4: 27 pF
- C5: 1 µF
- C7: 100 nF ceramiczny
- D1: LED zielona
- D2: LED żółta, SMD
- D3: LED żółta
- OPT1: MOC3042 lub podobny
- TK1: BT136-600
- U1: ATmega8 SMD
- U2: 7805
- DS18B20: 2 sztuki
- Q1: rezonator kwarcowy 4 MHz
- S1-S5: mikroswitch zgodnie z opisem
- Z1, Z5, Z6: złącze ARK2
- Z3, Z4: złącze ARK3
- Z2: złącze zasilające BNC
- M1: mostek prostowniczy 1 A DB104
- Wyświetlacz LCD 16×2 ze sterownikiem HD44780
- Listwa goldpinów dwurzędowa 5×2
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega8 do podstawowego uruchomienia projektu.
Po pierwszym uruchomieniu trzeba przeprowadzić kalibrację, czyli zarejestrować dwa czujniki DS18B20 w pamięci EEPROM mikrokontrolera. Kalibrację uruchamia się przyciskiem CAL podczas resetu układu.
Dokładność pomiaru zależy od sposobu zamocowania czujników. Najlepszy kontakt cieplny daje umieszczenie czujnika w metalowej rurce-sondzie z pastą termoprzewodzącą.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Jak działa termometr różnicowy?
Układ mierzy temperaturę pieca i zbiornika. Odbiornik zostaje załączony po osiągnięciu ustawionej temperatury oraz po spełnieniu warunku różnicy temperatur.
Czy to jest kompletny zestaw do montażu?
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Czujniki, wyświetlacz LCD, elementy SMD, optotriak, triak, złącza i pozostałe elementy należy dobrać osobno według wykazu.
Czy układ wymaga kalibracji?
Tak. Po pierwszym uruchomieniu trzeba zarejestrować dwa czujniki DS18B20 w pamięci EEPROM. Procedurę kalibracji wykonuje się przyciskiem CAL podczas resetu układu.
