Sterownik pieca C.O. z LCD i regulacją nadmuchu - PCB's do projektu AVT 2805
- Sterownik AVT2805 do pieca C.O. obsługuje pomiar temperatury pieca i bojlera, pompkę, wentylator, przedmuchy, alarm przegrzania i LCD 2×16. Wersja A zawiera płytki PCB, elementy trzeba skompletować osobno.

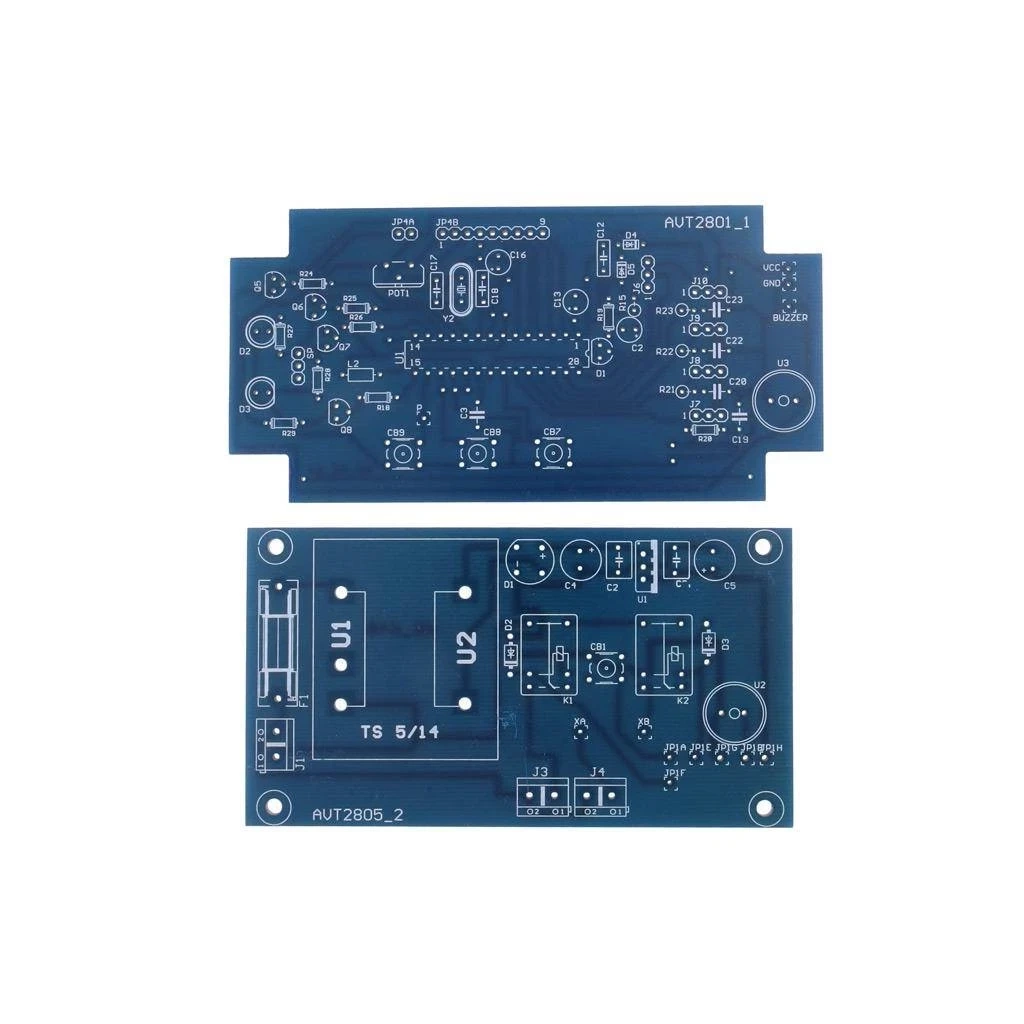

Sterownik pieca C.O. z LCD i regulacją nadmuchu – płytki PCB AVT2805
Płytki drukowane do budowy mikroprocesorowego sterownika pieca centralnego ogrzewania z obsługą pompki, wentylatora i wyświetlacza LCD.
Automatyzacja pracy pieca C.O.
AVT2805 A to komplet płytek PCB do wykonania mikroprocesorowego sterownika pieca centralnego ogrzewania. Układ steruje pracą pompki cyrkulacyjnej i wentylatora nadmuchowego, mierzy temperaturę pieca oraz bojlera, a najważniejsze informacje pokazuje na wyświetlaczu LCD 2×16.
Sterownik wykorzystuje mikrokontroler ATmega8, analogowe czujniki temperatury LM35 oraz pamięć EEPROM do przechowywania nastaw. Tryb serwisowy pozwala dopasować parametry regulacji do konkretnej instalacji, m.in. czas próbkowania, progi załączenia pompki, progi nadmuchu, temperaturę alarmu przegrzania i ustawienia przedmuchów.
Karta techniczna
AVT2805
AVT2805 to projekt sterownika pieca C.O. w wersji z mikrokontrolerem ATmega8. Układ mierzy temperatury, steruje pompką i wentylatorem, obsługuje LCD oraz umożliwia konfigurację parametrów regulacji w trybie serwisowym.
| Kod projektu | AVT2805 |
|---|---|
| Wersja | A – płytki drukowane PCB |
| Typ układu | sterownik pieca centralnego ogrzewania |
| Budowa modułowa | płytka zasilacza i płytka LCD/sterownika |
| Mikrokontroler | ATmega8-16PI |
| Pamięć nastaw | EEPROM mikrokontrolera |
| Wyświetlacz | LCD 2×16 znaków z podświetleniem LED |
| Czujniki temperatury | LM35, temperatura pieca i temperatura bojlera |
| Wejścia analogowe | ADC0 – temperatura pieca, ADC1 – temperatura bojlera |
| Obsługa pompki | tryb rozruchowy, tryb normalny i tryb wygaśnięcia pieca |
| Obsługa wentylatora | sterowanie ręczne i automatyczne według progów regulacji |
| Przedmuchy pieca | czas załączenia i długość przedmuchu konfigurowane w trybie serwisowym |
| Alarm przegrzania | próg Tprzegrz ustawiany w trybie serwisowym |
| Regulacja jasności LCD | zmienna Jasność w trybie serwisowym |
| Przyciski sterujące | P2, P3, P4 oraz dodatkowy P4 na płytce zasilacza |
| Sygnalizacja | diody LED pompki i wentylatora, buzzer 5 V |
| Przekaźniki wykonawcze | K1, K2 – przekaźniki 5 V do pompki i wentylatora |
| Zasilacz na płytce | transformator TS 5/14 7,3 V / 0,7 A, mostek prostowniczy, LM7805 |
| Zalecane przewody czujników | ekranowane, długość do 20 m |
| Wymiary płytek PCB | 120×60 mm |
Wersja
AVT2805 A – płytki PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. Projekt składa się z płytki zasilacza oraz płytki sterownika z LCD.
Wykaz elementów
Zasilacz
- C2, C3: 100 nF, ceramiczny
- C4, C5: 220 µF / 25 V
- CB1: mikrostyk typu RESET 9 mm
- D1: mostek prostowniczy 1,5 A
- D2, D3: 1N4148
- T1: TS 5/14, transformator 7,3 V / 0,7 A
- U1: LM7805
- U2: buzzer 5 V
- F1: bezpiecznik 200 mA
- J1-J4: złącza do przewodów
- JP1: złącze
- K1, K2: przekaźnik 5 V, 120 Ω, 2 A, 1× przełączający
Sterownik / płytka LCD
- R15: 18 kΩ
- R18: 330 Ω
- R19: 2,2 kΩ
- R20-R23: 68…75 Ω
- R24-R26: 1 kΩ
- R29: 4 Ω
- R30: 4,7…10 kΩ, potencjometr
- C2, C12, C13, C19-C23: 1 µF
- C3: 100 nF
- C16: 100 µF
- C17, C18: 33 pF
- CB7-CB9: mikrostyk typu RESET 9 mm
- D1: LM385 1,2 V
- D2, D3: LED
- D4, D5: 1N4148
- LCD1: moduł LCD 2×16 znaków, wysokość znaku 5,56 mm, STN, podświetlenie LED
- U1: ATmega8-16PI
- U3: buzzer 5 V
- L2: dławik 10 µH
- Q5-Q7: BC327
- Q8: BC337
- Y2: kwarc 4 MHz
- JP3, JP4, J6-J10: złącza typu goldpin
Notes
Sterownik składa się z dwóch części: modułu zasilacza umieszczanego przy piecu oraz modułu LCD przeznaczonego do wygodnej obsługi z pomieszczenia mieszkalnego. Takie rozdzielenie pozwala ograniczyć codzienną obsługę pieca do minimum.
Tryb serwisowy umożliwia ustawienie parametrów pracy pieca, m.in. progów temperatury, czasu próbkowania, przedmuchów, progu przegrzania, startu pompki i czasu przejścia w tryb wygaśnięcia. Nastawy są zapisywane w EEPROM.
Do czujników temperatury LM35 należy stosować przewody ekranowane o długości do 20 m. Przy każdym czujniku trzeba dodać kondensator ceramiczny 100 nF między zasilaniem i masą.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT2805 A zawiera płytki PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Projekt pozwala zbudować sterownik pieca centralnego ogrzewania z obsługą pompki cyrkulacyjnej, wentylatora nadmuchowego, czujników temperatury i wyświetlacza LCD.
Podstawowa konfiguracja mierzy temperaturę pieca i temperaturę bojlera przy użyciu analogowych czujników LM35.
Tak. Mikrokontroler ATmega8 musi mieć wgrany odpowiedni program oraz poprawnie ustawione bity konfiguracyjne, aby sterownik realizował funkcje regulacji pieca.
Tak. Płytka zasilacza i obwody wykonawcze współpracują z urządzeniami zasilanymi z sieci, dlatego montaż i uruchomienie wymagają kwalifikacji oraz zachowania zasad bezpieczeństwa dla 230 VAC.
