Sterownik odciągu oparów 12V z regulacją obrotów wentylatora - zlutowany KIT AVT 3215
- Sterownik odciągu oparów umożliwia płynną regulację wentylatora 12 V i dopasowanie siły nawiewu do pracy przy lutowaniu. AVT3215 C to zlutowany układ do podłączenia zasilacza 12–15 V DC, wentylatora i integracji w stanowisku pracy.
Sterownik odciągu oparów 12V - zlutowany AVT3215
Zlutowany układ regulatora wentylatora 12 V do prostego odciągu oparów lutowniczych albo wentylatora biurkowego.

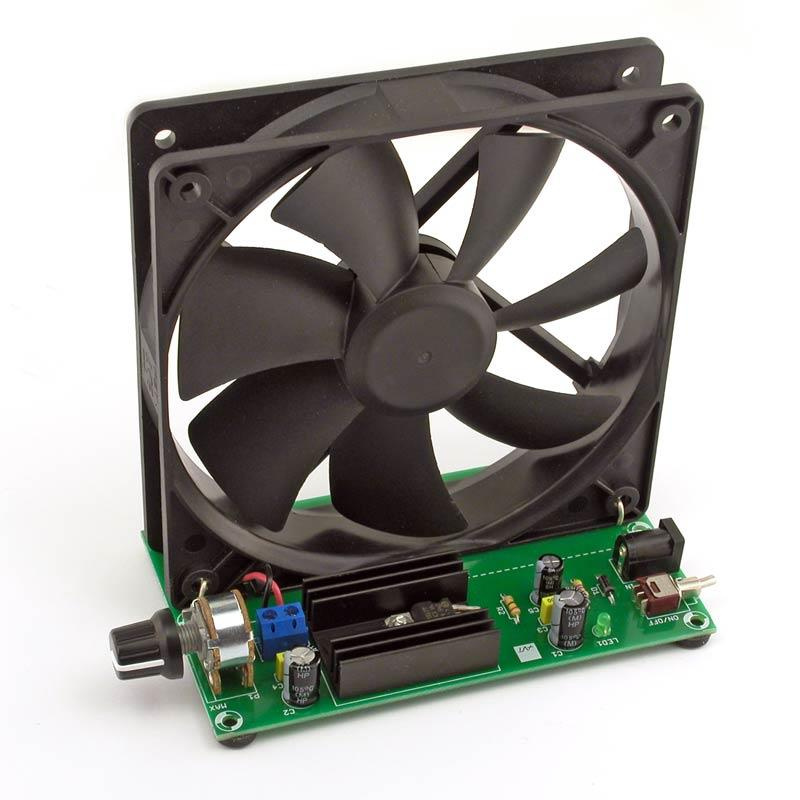

Zlutowany regulator obrotów wentylatora 12 V
AVT3215 steruje wentylatorem 12 V i pozwala płynnie zmieniać jego obroty. Regulacja umożliwia dobranie przepływu powietrza do pracy przy lutowaniu oraz ograniczenie hałasu wtedy, gdy maksymalna wydajność nie jest potrzebna.
Układ jest zasilany napięciem 12–15 V DC przez gniazdo 2.1/5.5, a wyjście OUT podaje na wentylator napięcie regulowane w zakresie około 2–11 V DC. Wersja C zawiera zlutowany sterownik odciągu oparów przeznaczony do poprawnego podłączenia, zasilenia i integracji w stanowisku pracy.
Karta techniczna
AVT3215

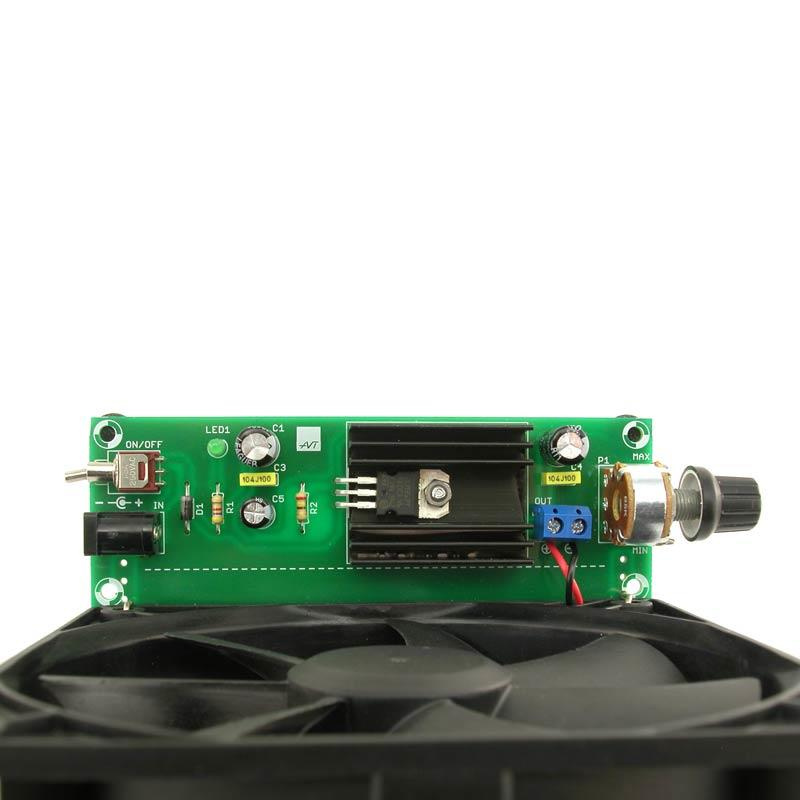

Zlutowany sterownik wentylatora 12 V z regulacją obrotów, włącznikiem ON/OFF, diodą LED i wyjściem do wentylatora.
| Kod projektu | AVT3215 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | sterownik odciągu oparów, regulator obrotów wentylatora |
| Regulator | LM317 |
| Obsługiwany wentylator | 12 V, 120×120×25 mm |
| Maksymalna grubość wentylatora | 38 mm |
| Zakres napięcia wyjściowego | około 2–11 V DC |
| Maksymalny prąd wyjściowy | 500 mA |
| Zasilanie | 12–15 V DC, gniazdo 2.1/5.5 |
| Sterowanie | potencjometr 5 kΩ, włącznik ON/OFF |
| Wymiary płytki PCB | 120×70 mm |
Wersja
AVT3215 C – zlutowany układ. Wersja zawiera zmontowany sterownik odciągu oparów przeznaczony do poprawnego podłączenia, zasilenia i integracji w stanowisku pracy lub obudowie.
Notes
Wersja C jest zlutowanym układem elektronicznym, ale nie jest kompletnym, profesjonalnym systemem wentylacji. Wymaga zasilacza 12–15 V DC oraz poprawnego użycia z wentylatorem 12 V.
Wyjście OUT podaje na wentylator napięcie regulowane w zakresie około 2–11 V DC. Prąd wentylatora nie powinien przekraczać 500 mA.

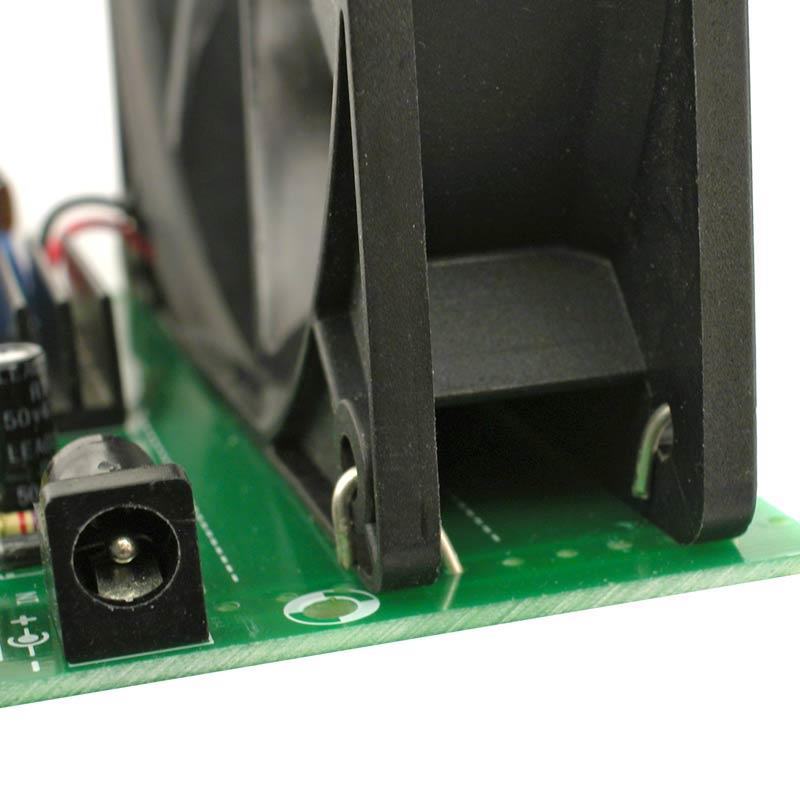

Wentylator 120 mm można zamontować w kierunku dobranym do przeznaczenia stanowiska. Przy pracy z oparami lutowniczymi zalecane jest użycie filtra węglowego i regularne wietrzenie pomieszczenia.
Układ może być wykorzystany także jako regulowany wentylator biurkowy, gdy potrzebna jest płynna zmiana obrotów i ograniczenie hałasu.
Uwaga: AVT3215 C nie zastępuje profesjonalnego wyciągu oparów. Podczas lutowania należy stosować filtrację, wietrzenie pomieszczenia i organizację stanowiska ograniczającą bezpośrednie wdychanie oparów.
Najczęściej zadawane pytania
AVT3215 C to zlutowany sterownik odciągu oparów. Wymaga podłączenia zasilacza 12–15 V DC oraz użycia z wentylatorem 12 V zgodnym z parametrami wyjścia.
Do regulacji obrotów wentylatora w prostym odciągu oparów lutowniczych albo jako regulowany wentylator biurkowy.
Nie. Wersja C jest zlutowanym układem sterownika, który wymaga zasilenia, poprawnego podłączenia wentylatora i integracji ze stanowiskiem pracy.
Nie. AVT3215 pracuje analogowo na regulatorze LM317 i nie zawiera mikrokontrolera.
Układ wymaga napięcia 12–15 V DC z zasilacza podłączonego do gniazda IN 2.1/5.5.
