Sterownik odciągu oparów 12V z regulacją obrotów wentylatora - PCB do projektu AVT 3215
- Sterownik odciągu oparów pozwala płynnie regulować obroty wentylatora 12 V, ograniczając hałas podczas lutowania. AVT3215 A zawiera płytkę PCB 120×70 mm, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.

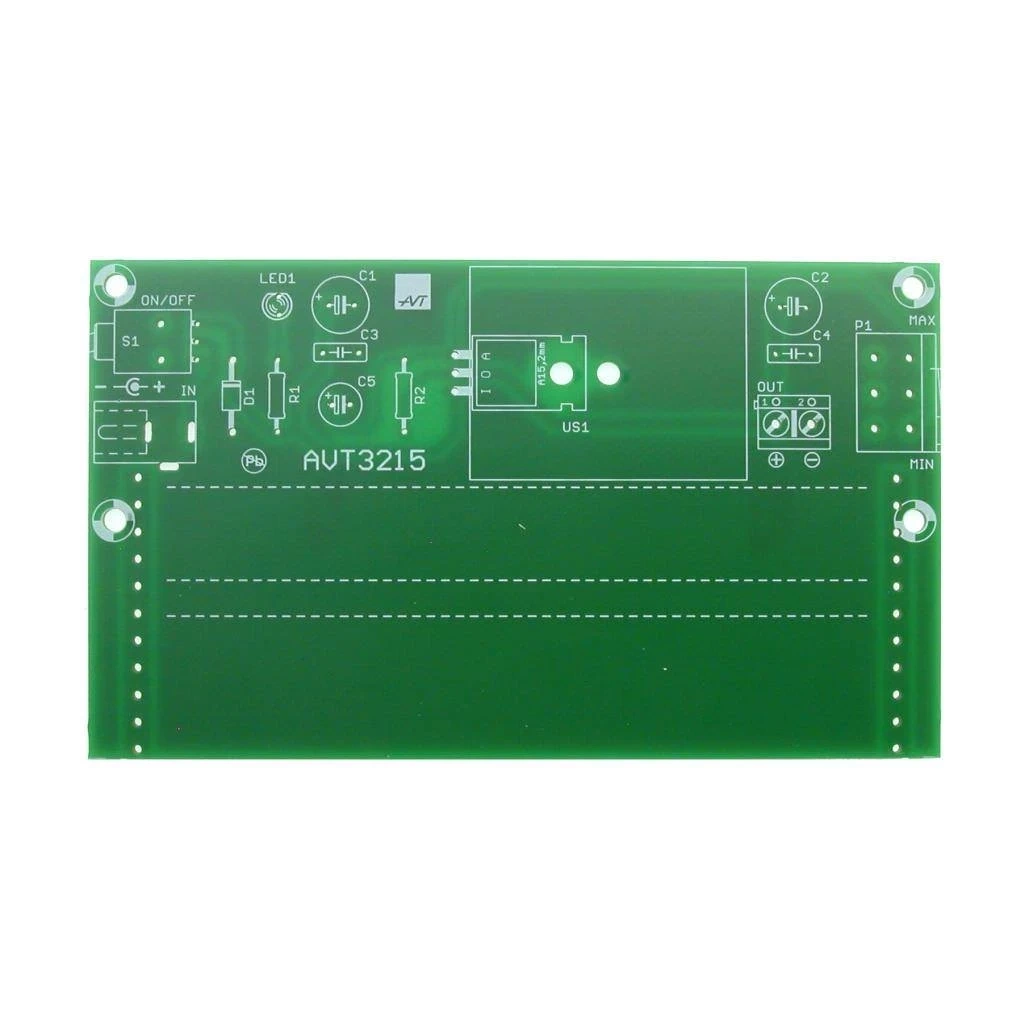

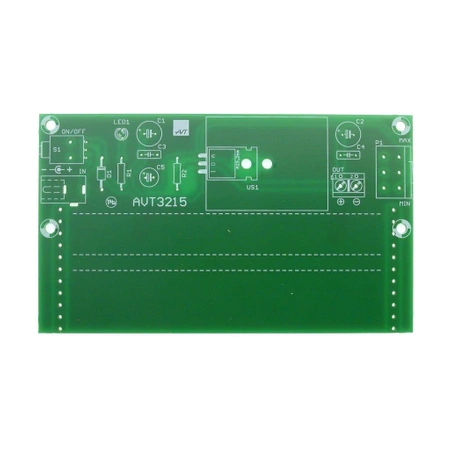

Sterownik odciągu oparów 12V - płytka PCB do AVT3215
Płytka PCB do wykonania regulatora obrotów wentylatora 12 V, przydatnego przy prostym odciągu oparów lutowniczych.
Regulacja wentylatora w prostym odciągu oparów
AVT3215 to sterownik do wentylatora 12 V, który umożliwia płynną regulację obrotów. Dzięki temu można dopasować wydajność przepływu powietrza do pracy przy lutowaniu i ograniczyć hałas generowany przez wentylator.
Układ pracuje jako klasyczny regulator napięcia z LM317. Wyjście OUT zasila wentylator napięciem regulowanym w zakresie około 2–11 V DC, przy maksymalnym prądzie 500 mA. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT3215
Sterownik wentylatora do prostego odciągu oparów lutowniczych, z regulatorem LM317, włącznikiem i zabezpieczeniem przed odwrotną polaryzacją.
| Kod projektu | AVT3215 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | sterownik odciągu oparów, regulator obrotów wentylatora |
| Regulator | LM317 |
| Obsługiwany wentylator | 12 V, 120×120×25 mm |
| Maksymalna grubość wentylatora | 38 mm |
| Zakres napięcia wyjściowego | około 2–11 V DC |
| Maksymalny prąd wyjściowy | 500 mA |
| Zasilanie | 12–15 V DC, gniazdo 2.1/5.5 |
| Sterowanie | potencjometr 5 kΩ, włącznik ON/OFF |
| Wymiary płytki PCB | 120×70 mm |
Wersja
AVT3215 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 2,2 kΩ
- R2: 270 Ω
- P1: potencjometr 5 kΩ
- C1, C2: 220 µF
- C3, C4: 100 nF
- C5: 47 µF
- D1: 1N4007
- LED1: dioda LED
- US1: LM317
- IN: gniazdo DC 2.1/5.5
- S1: włącznik kątowy do druku
- OUT: DG301-5.0/2
- Radiator
- Wentylator 12 V 120×120 mm
Notes
Montaż jest klasyczny i najlepiej rozpocząć go od elementów najmniejszych, a następnie zamontować radiator z układem LM317 oraz potencjometr.
Wentylator mocuje się na końcu za pomocą krótkich odcinków grubego drutu srebrzonego, wykorzystując otwory montażowe z odsłoniętym polem miedzi.
Płytka została przystosowana do wentylatorów 120 mm o maksymalnej grubości 38 mm. Kierunek montażu wentylatora można dobrać do przeznaczenia układu.
AVT3215 może pełnić funkcję prostego odciągu oparów przy lutowaniu albo regulowanego wentylatora biurkowego.
Uwaga: układ nie zastępuje profesjonalnego wyciągu oparów. Podczas lutowania należy stosować filtr węglowy, zapewnić regularne wietrzenie pomieszczenia i unikać bezpośredniego wdychania oparów.
Najczęściej zadawane pytania
AVT3215 A zawiera wyłącznie płytkę PCB do projektu sterownika odciągu oparów. Elementy elektroniczne z wykazu należy skompletować osobno.
Do regulacji obrotów wentylatora 12 V w prostym odciągu oparów lutowniczych albo jako osobisty regulowany wentylator biurkowy.
Nie. Układ pracuje analogowo na regulatorze LM317 i nie wymaga mikrokontrolera ani programu.
Projekt przewiduje wentylator 12 V 120×120 mm, przy maksymalnej grubości 38 mm.
Układ wymaga zasilania 12–15 V DC, typowo z zasilacza wtyczkowego podłączonego do gniazda 2.1/5.5.
