Sterownik lampki nocnej 12 V z płynnym wygaszaniem - zlutowany KIT AVT 1969
- Czasowe sterowanie taśmą LED 12 V z płynnym rozjaśnianiem i wygaszaniem. AVT1969 C to zlutowany układ do integracji z lampką nocną.
Sterownik lampki nocnej 12 V z timerem - zlutowany AVT1969
Zlutowany sterownik lampki nocnej do integracji z taśmą LED 12 V, przyciskiem i zasilaczem dopasowanym do obciążenia.
Zlutowany timer światła do zasypiania

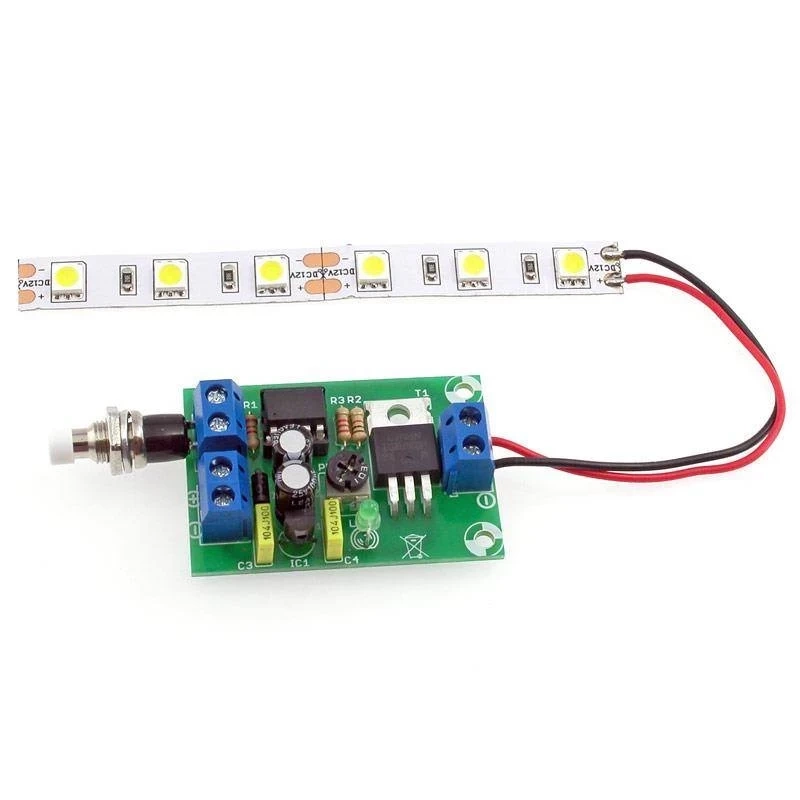

AVT1969 C to zlutowany sterownik lampki nocnej, który po naciśnięciu przycisku płynnie rozjaśnia źródło światła, a po ustawionym czasie powoli je wygasza. Rozwiązanie sprawdza się w lampkach do zasypiania, podświetleniu łóżka, półki lub delikatnym oświetleniu pomocniczym 12 V.
Czas świecenia reguluje się potencjometrem PR1 od około 30 sekund do 10 minut. Układ wymaga zasilania 12 V DC, przycisku chwilowego oraz źródła światła dopasowanego do wyjścia 5 A. Wersja C to zlutowany układ do montażu w lampce lub urządzeniu, a nie kompletne gotowe oświetlenie z obudową i zasilaczem.
Karta techniczna
AVT1969
Zlutowany sterownik lampki nocnej 12 V z płynnym rozjaśnianiem, regulowanym czasem świecenia i łagodnym wygaszaniem.
| Kod projektu | AVT1969 |
| Wersja | C – zlutowany układ |
| Funkcja | czasowy sterownik lampki nocnej |
| Zasilanie | 12 V DC |
| Obciążenie wyjścia | maks. 5 A, ok. 60 W |
| Zakres czasu świecenia | ok. 30 s - 10 min |
| Regulacja czasu | potencjometr PR1 10 kΩ |
| Sterowanie | przycisk chwilowy zwierny SW |
| Element wykonawczy | MOSFET IRL3705 |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Stabilizator | 78L05 |
| Płytka PCB | 49×33 mm |
Wersja
AVT1969 C – zlutowany układ. Wersja zawiera zmontowany sterownik z zaprogramowanym ATtiny25, stabilizatorem 78L05, MOSFET-em IRL3705, diodą 1N4007, diodą LED, potencjometrem montażowym 10 kΩ, złączami DG301-5.0/2, rezystorami, kondensatorami oraz przyciskiem chwilowym zwiernym. Układ wymaga zasilania 12 V DC i podłączenia źródła światła dopasowanego do parametrów wyjścia.
Notes
Sterownik najlepiej współpracuje z taśmami LED 12 V oraz wybranymi źródłami LED z rezystorem szeregowym.
Zasilacz lub akumulator musi mieć wydajność prądową dopasowaną do podłączonego źródła światła.
Migotanie LED1 informuje o trwającym rozjaśnianiu albo wygaszaniu lampki.
Wersja C nie jest kompletną lampką. Wymaga źródła światła 12 V, obudowy, zasilania i montażu w docelowym miejscu.
Uwaga: układ jest przeznaczony do źródeł światła 12 V DC. Przed podłączeniem sprawdź polaryzację, pobór prądu lampki oraz wydajność zasilacza lub akumulatora.
Najczęściej zadawane pytania
AVT1969 C to zlutowany układ z ATtiny25, IRL3705, 78L05, PR1, złączami, przyciskiem, LED-em i elementami sterującymi.
Nie. To zlutowany sterownik do integracji. Wymaga źródła światła 12 V, zasilacza lub akumulatora, obudowy i montażu.
Najlepiej taśmę LED 12 V albo wybrane źródło LED pracujące z rezystorem szeregowym.
Około 30 sekund do 10 minut, ustawiane potencjometrem PR1.
Tak. Wystarczy przytrzymać przycisk SW przed upływem ustawionego czasu.
