- Czasowe sterowanie ryglem furtki z domofonu, RFID lub lokalnego przycisku wyjścia. AVT1919 C to zlutowany układ do integracji z instalacją elektrozamka.
Sterownik elektrozamka furtki z timerem - zlutowany AVT1919
Zlutowany sterownik elektrozamka do integracji z domofonem, czytnikiem RFID, przyciskiem wyjścia i ryglem furtki.
Zlutowany timer do elektrozaczepu furtki

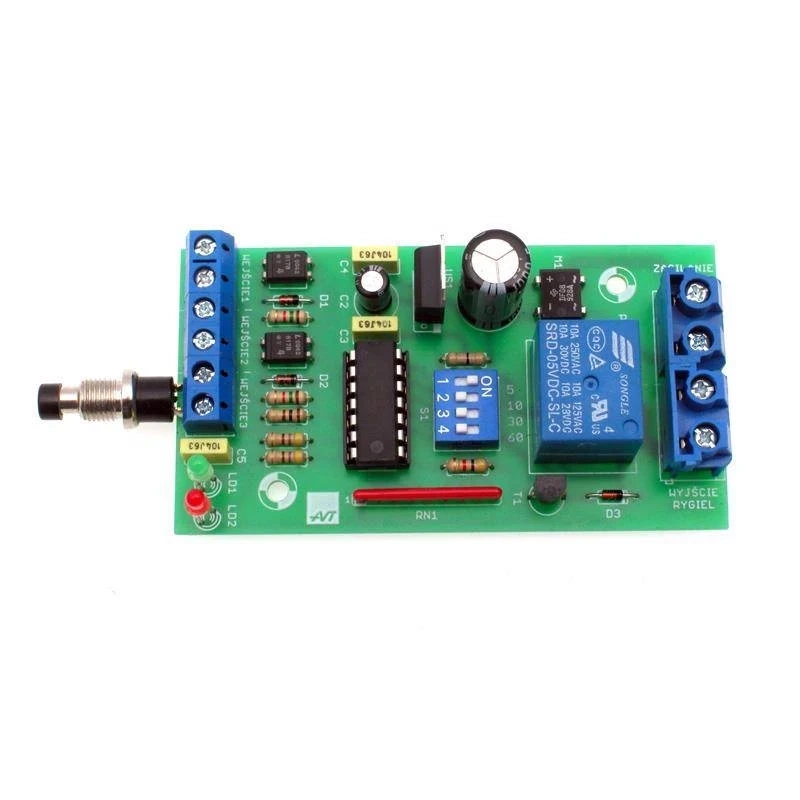

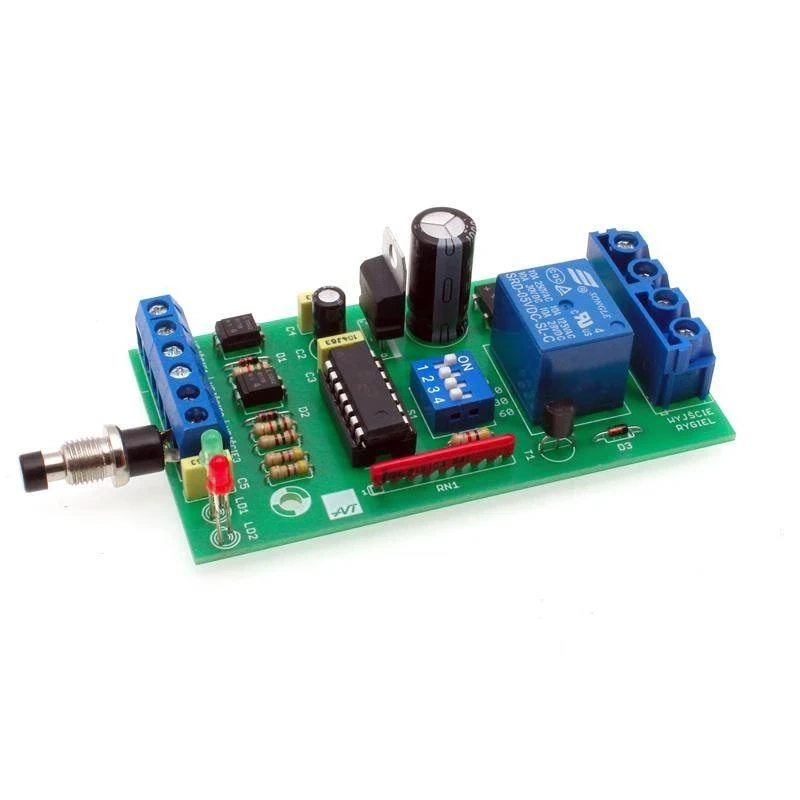

AVT1919 C to zlutowany sterownik do czasowego zwalniania elektrozamka furtki lub drzwi. Po sygnale z domofonu, czytnika RFID, odbiornika radiowego albo lokalnego przycisku wyjścia przekaźnik załącza rygiel na czas ustawiony przełącznikiem DIP.
Dwa wejścia napięciowe mają izolację transoptorową, a wejście przycisku zwiernego ułatwia wyjście z posesji bez angażowania sterownika nadrzędnego. Wersja C wymaga zasilania, podłączenia rygla i integracji z instalacją dostępu. To zlutowany układ do montażu w obudowie, a nie kompletny zestaw kontroli dostępu.
Karta techniczna
AVT1919
Zlutowany sterownik elektrozamka furtki z regulowanym czasem załączenia, wejściami napięciowymi i wejściem lokalnego przycisku wyjścia.
| Kod projektu | AVT1919 |
| Wersja | C – zlutowany układ |
| Funkcja | czasowe sterowanie elektrozamkiem furtki |
| Zasilanie | 6-12 VAC lub 8-15 VDC |
| Wyjście | przekaźnik PK1, złącze WYJŚCIE/RYGIEL |
| Wejście 1 i 2 | napięciowe 12 V, izolowane transoptorami PC814/PC817 |
| Wejście 3 | przycisk chwilowy zwierny |
| Nastawa czasu | DIP SWITCH: 1 s lub suma 5 / 10 / 30 / 60 s |
| Mikrokontroler | ATtiny24, zaprogramowany do projektu |
| Stabilizator | 7805 |
| Sygnalizacja | LD1 zielona, LD2 czerwona |
| Płytka PCB | 85×46 mm |

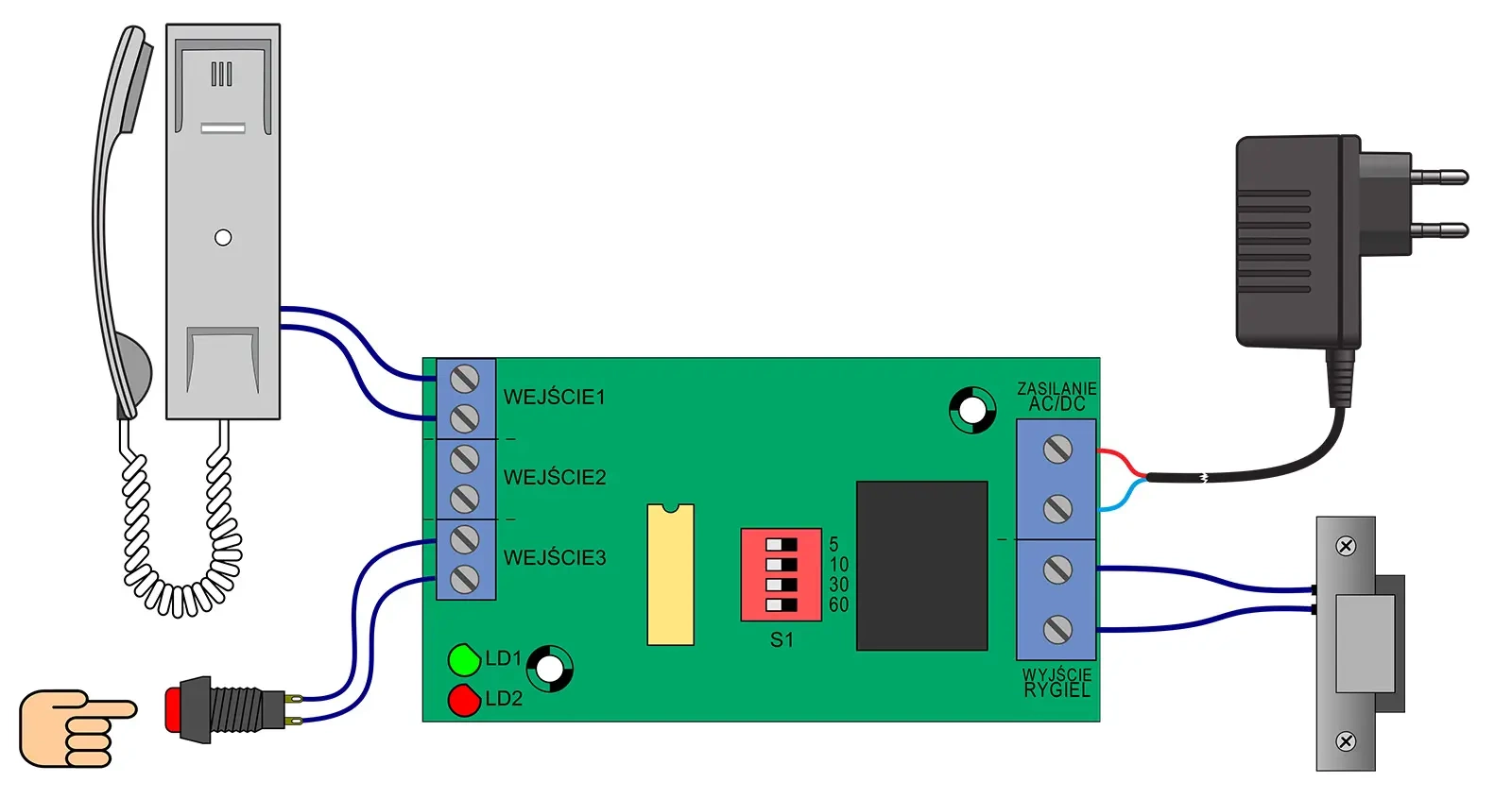

Przykład podłączenia
Zasilanie AC/DC podaje się na złącze ZASILANIE, elektrozaczep na WYJŚCIE/RYGIEL, sygnał sterujący z domofonu lub czytnika na WEJŚCIE1 albo WEJŚCIE2, a lokalny przycisk wyjścia na WEJŚCIE3.
Wersja
AVT1919 C – zlutowany układ. Wersja zawiera zmontowany sterownik z zaprogramowanym ATtiny24, przekaźnikiem JQX3FF, transoptorami PC814/PC817, mostkiem DF08, stabilizatorem 7805, tranzystorem BC547, DIP SWITCH 4 sekcje, diodami LED, złączami ARK, rezystorami i kondensatorami. Układ wymaga zasilania, podłączenia rygla, ustawienia czasu oraz integracji z instalacją domofonu lub kontroli dostępu.
Notes
Przy zasilaniu napięciem stałym polaryzacja na wejściu zasilania nie ma znaczenia, ponieważ układ ma mostek prostowniczy DF08.
Styki przekaźnika na złączu WYJŚCIE/RYGIEL przenoszą napięcie podane na złącze ZASILANIE AC/DC.
Przycisk na WEJŚCIE3 powinien być montowany po stronie chronionej, w miejscu niedostępnym dla osób postronnych.
Wersja C nie jest kompletnym systemem kontroli dostępu. Wymaga obudowy, przewodów, elektrozaczepu, zasilania oraz bezpiecznego montażu w instalacji furtki lub drzwi.
Uwaga: układ współpracuje z instalacją elektrozamka i dostępem do posesji. Przed montażem sprawdź napięcie rygla, sposób sterowania z domofonu oraz miejsce montażu lokalnego przycisku wyjścia.
Najczęściej zadawane pytania
AVT1919 C to zlutowany sterownik z ATtiny24, przekaźnikiem, transoptorami, mostkiem, stabilizatorem, DIP SWITCH, LED-ami, złączami i elementami biernymi.
Nie. To zlutowany układ sterownika. Wymaga zasilania, elektrozaczepu, przewodów, obudowy i integracji z domofonem, RFID lub innym sterownikiem.
Sterownik można zasilać napięciem 6-12 VAC albo 8-15 VDC.
Czas ustawia się przełącznikiem DIP: 1 s przy braku przełączników albo suma wybranych czasów 5, 10, 30 i 60 s.
Do podłączenia lokalnego przycisku zwiernego, który uruchamia elektrozaczep bez udziału domofonu lub czytnika.
