Sterownik elektrozamka furtki 6-12 VAC / 8-15 VDC - PCB i mikroprocesor do projektu AVT 1919

Sterownik elektrozamka wydłuża czas zwolnienia rygla furtki po sygnale z domofonu, RFID lub przycisku. AVT1919 A+ zawiera PCB i zaprogramowany ATtiny24; elementy kompletujesz osobno.

Wersja

Rozmiar

Dostępny

24,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1919 A+

Marka:

5903890027865

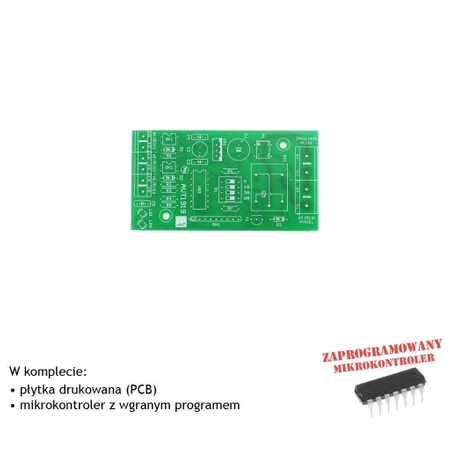

Sterownik elektrozamka furtki z timerem - płytka PCB i zaprogramowany mikrokontroler do AVT1919

Płytka PCB i zaprogramowany ATtiny24 do wykonania sterownika rygla furtki z trzema wejściami wyzwalającymi i regulowanym czasem zwolnienia.

Wydłużenie czasu otwarcia elektrozamka

AVT1919 steruje elektrozamkiem furtki lub drzwi, utrzymując załączenie przekaźnika przez ustawiony czas po otrzymaniu sygnału z domofonu, czytnika RFID, odbiornika zdalnego sterowania albo lokalnego przycisku wyjścia.

Dwa wejścia napięciowe są izolowane transoptorami, a trzecie wejście obsługuje chwilowy przycisk zwierny montowany po stronie chronionej posesji. Wersja A+ zawiera płytkę PCB oraz zaprogramowany ATtiny24 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.

3 wejścia wyzwalające dwa napięciowe 12 V i jedno na przycisk chwilowy

Czas 1-105 s ustawiany przełącznikiem DIP jako suma wybranych czasów

PCB 85×46 mm płytka pasująca do obudowy Z-107 na szynę TH35

Skala trudności 1/6

Szacowany czas montażu 30 min

Karta techniczna
AVT1919

Sterownik elektrozamka furtki z regulowanym czasem załączenia, wejściami napięciowymi i wejściem lokalnego przycisku wyjścia.

Kod projektu	AVT1919
Wersja	A+ – płytka PCB + zaprogramowany mikrokontroler
Funkcja	czasowe sterowanie elektrozamkiem furtki
Zasilanie	6-12 VAC lub 8-15 VDC
Wyjście	przekaźnik PK1, złącze WYJŚCIE/RYGIEL
Wejście 1 i 2	napięciowe 12 V, izolowane transoptorami PC814/PC817
Wejście 3	przycisk chwilowy zwierny
Nastawa czasu	DIP SWITCH: 1 s lub suma 5 / 10 / 30 / 60 s
Mikrokontroler	ATtiny24, zaprogramowany do projektu
Stabilizator	7805
Sygnalizacja	LD1 zielona, LD2 czerwona
Płytka PCB	85×46 mm

Pobierz dokumentację PDF

Przykład podłączenia

Zasilanie AC/DC podaje się na złącze ZASILANIE, elektrozaczep na WYJŚCIE/RYGIEL, sygnał sterujący z domofonu lub czytnika na WEJŚCIE1 albo WEJŚCIE2, a lokalny przycisk wyjścia na WEJŚCIE3.

Wersja

AVT1919 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny24 z firmware projektu. Pozostałe elementy elektroniczne, przekaźnik, transoptory, złącza, DIP SWITCH i stabilizator trzeba skompletować osobno.

Elementy do skompletowania osobno

R1, R2: 1,5 kΩ
R3: 100 Ω
R4, R5: 470 Ω
R6: 0 Ω, zwora
R7: 4,7 kΩ
RN1: 10 kΩ
C1: 1000 µF
C2: 100 µF
C3-C5: 100 nF
D1-D3: 1N4148
LD1: LED 3 mm zielona
LD2: LED 3 mm czerwona
T1: BC547
OK1, OK2: PC814 lub PC817
M1: DF08
US1: 7805
PK1: JQX3FF
S1: DIP SWITCH 4 sekcje
ZASILANIE: ARK2/7,5 mm
WYJŚCIE: ARK2/7,5 mm
WEJŚCIE1-WEJŚCIE3: ARK2/5 mm

Notes

Przy zasilaniu napięciem stałym polaryzacja na wejściu zasilania nie ma znaczenia, ponieważ układ ma mostek prostowniczy DF08.

Styki przekaźnika na złączu WYJŚCIE/RYGIEL przenoszą napięcie podane na złącze ZASILANIE AC/DC.

Przycisk na WEJŚCIE3 powinien być montowany po stronie chronionej, w miejscu niedostępnym dla osób postronnych.

Płytka mieści się w obudowie Z-107 przeznaczonej do montażu na szynie TH35.

Uwaga: układ współpracuje z instalacją elektrozamka i dostępem do posesji. Przed montażem sprawdź napięcie rygla, sposób sterowania z domofonu oraz miejsce montażu lokalnego przycisku wyjścia.

Najczęściej zadawane pytania

Co zawiera wersja AVT1919 A+?

AVT1919 A+ zawiera płytkę PCB oraz zaprogramowany ATtiny24. Pozostałe elementy, w tym przekaźnik, transoptory, stabilizator, DIP SWITCH i złącza, trzeba skompletować osobno.
