Stabilizator prądu do modułów laserowych - PCB do projektu AVT 1681
- Stabilizator prądu zabezpieczy moduł laserowy przed zbyt dużym prądem i ułatwi jego poprawne zasilanie. Wersja A zawiera PCB do AVT1681; elementy kompletujesz osobno.

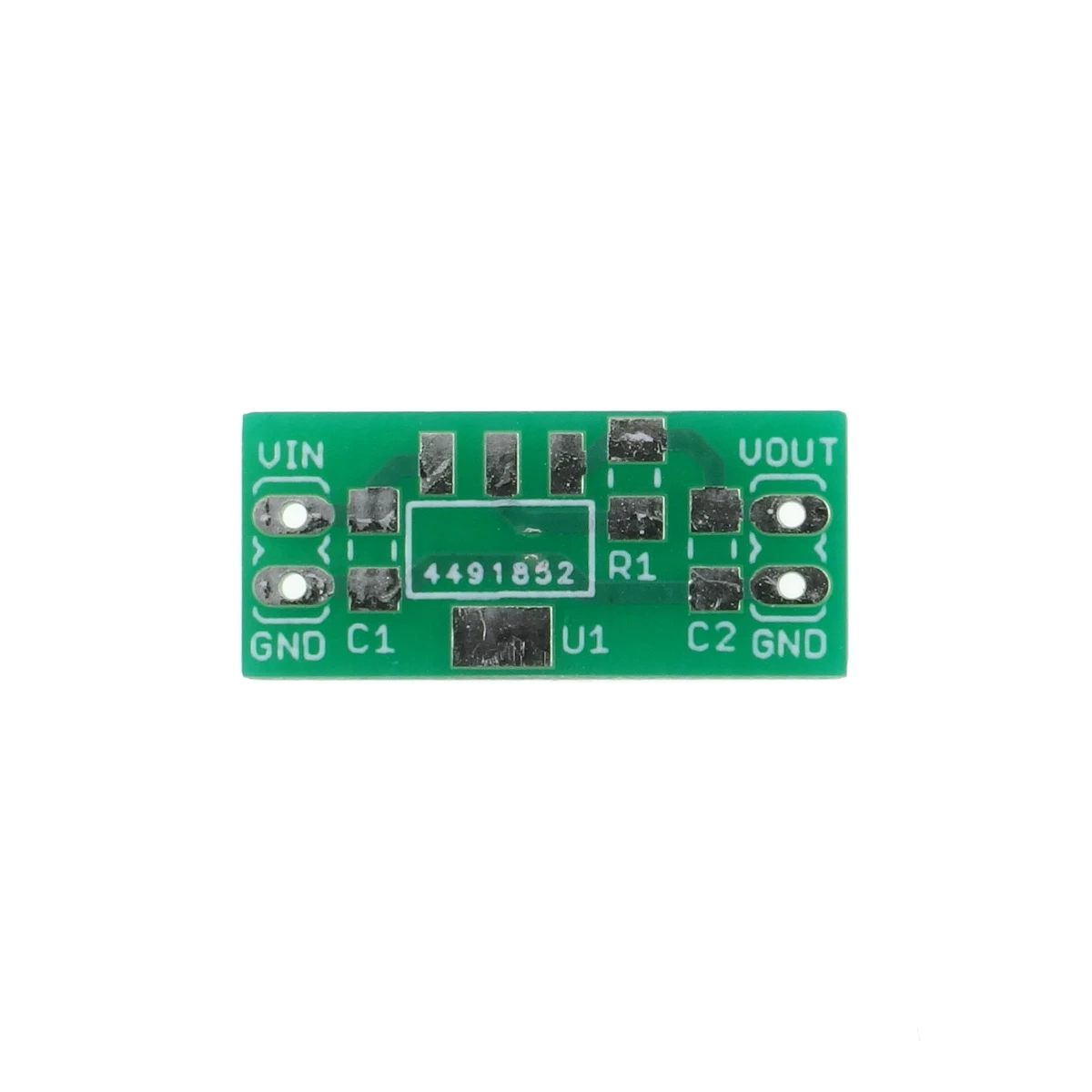

Mały driver prądowy do lasera - płytka PCB do AVT1681
Płytka PCB do wykonania stabilizatora prądu dla popularnych modułów laserowych.
Stabilizowane zasilanie prądowe dla modułu laserowego
AVT1681 to projekt małego zasilacza prądowego do modułów laserowych. Układ przydaje się w projektach z laserowym wskaźnikiem, barierą optyczną, celownikiem do stanowiska pomiarowego, prostą optyką warsztatową lub eksperymentami, w których moduł laserowy ma być zasilany stabilnym prądem zamiast bezpośrednio z przypadkowego źródła napięcia.
Źródłem prądowym jest popularny stabilizator LM317 pracujący w układzie stabilizacji natężenia prądu. Prąd wyjściowy ustala rezystor R1, dzięki czemu można dobrać wartość do wymagań konkretnego modułu laserowego. Wersja A obejmuje samą płytkę PCB; LM317, rezystor R1, kondensatory i elementy połączeniowe trzeba skompletować osobno.
Karta techniczna
AVT1681
Miniaturowy zasilacz prądowy do modułów laserowych, oparty na stabilizatorze LM317 pracującym jako źródło prądowe.
| Wersja | A – płytka drukowana PCB |
| Funkcja | stabilizowane zasilanie prądowe modułu laserowego |
| Układ stabilizujący | LM317 w układzie źródła prądowego |
| Napięcie zasilania stabilizatora prądowego | 5–25 V |
| Ustalanie prądu | rezystor R1 dobierany do wymaganego prądu wyjściowego |
| Wzór dla prądu wyjściowego | Iwy = 1,25 V / R1 |
| Wartość modelowa R1 | 56 Ω, prąd zasilania modułu lasera około 22 mA |
| Płytka PCB | 21×9 mm |
Wersja
AVT1681 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 56 Ω SMD 1206
- C1, C2: 100 nF SMD 1206
- U1: LM317 SOT-223
Notes
Układ pracuje jako źródło prądowe, dlatego dla modułu laserowego ważniejszy jest poprawnie dobrany prąd niż samo napięcie zasilania.
Rezystor R1 ustala prąd wyjściowy według zależności Iwy = 1,25 V / R1. Wartość 56 Ω daje w rozwiązaniu modelowym około 22 mA.
Przed zmianą wartości R1 trzeba sprawdzić dopuszczalny prąd konkretnego modułu laserowego. Zbyt duży prąd może trwale uszkodzić diodę laserową.
Ze względu na bardzo małe wymiary płytka dobrze sprawdza się jako lokalny driver prądowy montowany blisko modułu laserowego w obudowie urządzenia.
Uwaga: promieniowanie laserowe może być niebezpieczne dla wzroku. Nie wolno kierować wiązki w stronę oczu, osób, zwierząt ani powierzchni silnie odbijających światło.
Najczęściej zadawane pytania
AVT1681 A zawiera wyłącznie płytkę PCB do projektu zasilacza prądowego dla modułów laserowych. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do stabilizowanego zasilania modułu laserowego w barierach optycznych, wskaźnikach, prostych układach pomiarowych, eksperymentach optycznych i własnych urządzeniach z laserem.
Prąd wyjściowy ustala rezystor R1. Zależność wynosi Iwy = 1,25 V / R1, dlatego wartość rezystora trzeba dobrać do wymagań konkretnego modułu laserowego.
W rozwiązaniu modelowym rezystor 56 Ω ogranicza prąd wyjściowy do około 22 mA.
Nie. LM317 pracuje tutaj jako stabilizator natężenia prądu, co jest korzystne przy zasilaniu modułów laserowych.
