Stabilizator prądu do modułów laserowych - KIT AVT 1681

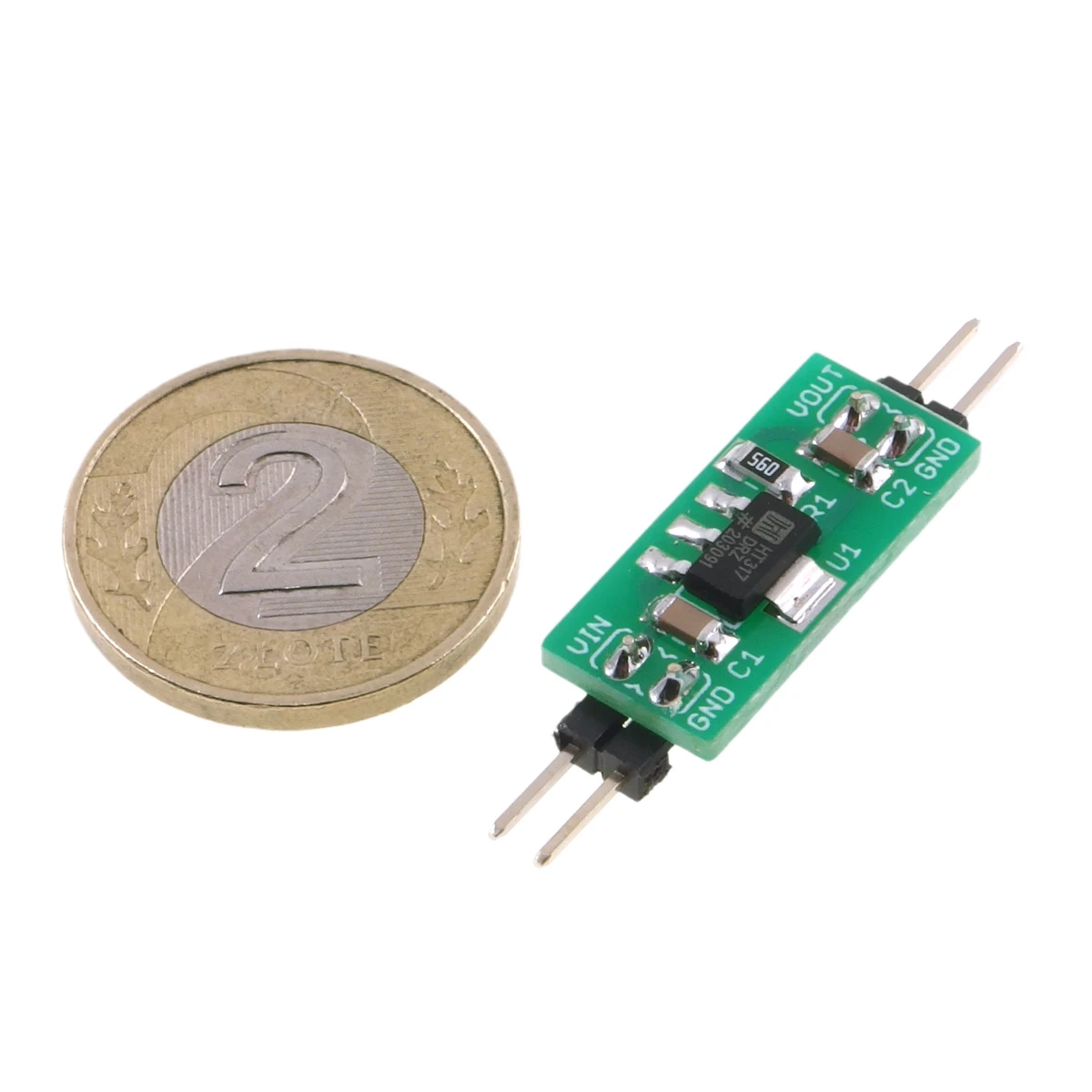

- Zasilacz prądowy pozwoli zbudować mały driver do popularnych modułów laserowych. AVT1681 B to KIT DIY z PCB i elementami do lutowania.
Mały driver prądowy do lasera - KIT DIY AVT1681
KIT do zbudowania miniaturowego stabilizatora prądu dla modułu laserowego.
Zasilacz prądowy do samodzielnego montażu
AVT1681 pozwala zbudować mały zasilacz prądowy do popularnych modułów laserowych. Układ ułatwia bezpieczniejsze zasilanie lasera w projektach warsztatowych, barierach optycznych, prostych układach pomiarowych, celownikach do stanowisk testowych i konstrukcjach wymagających stabilnego prądu diody laserowej.

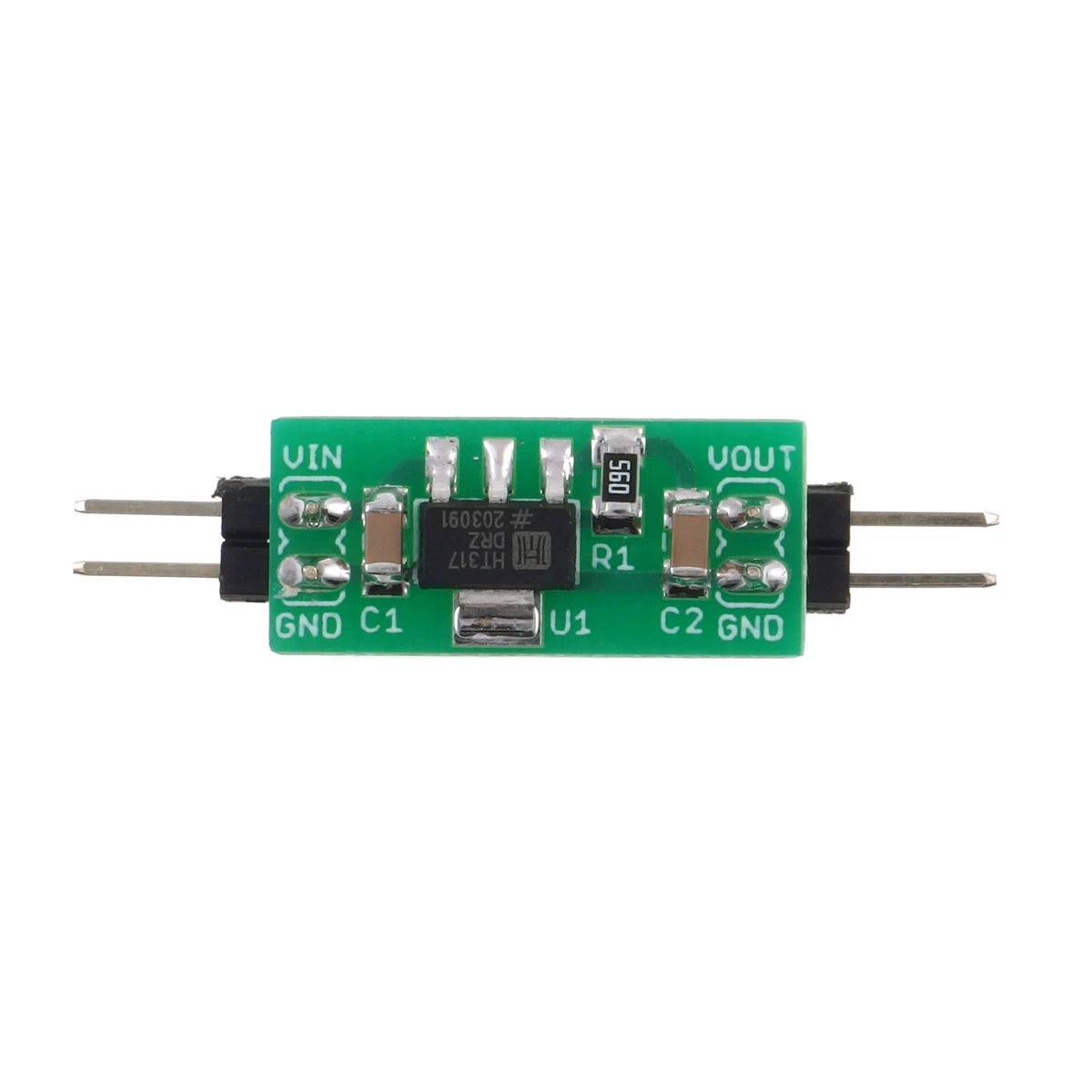

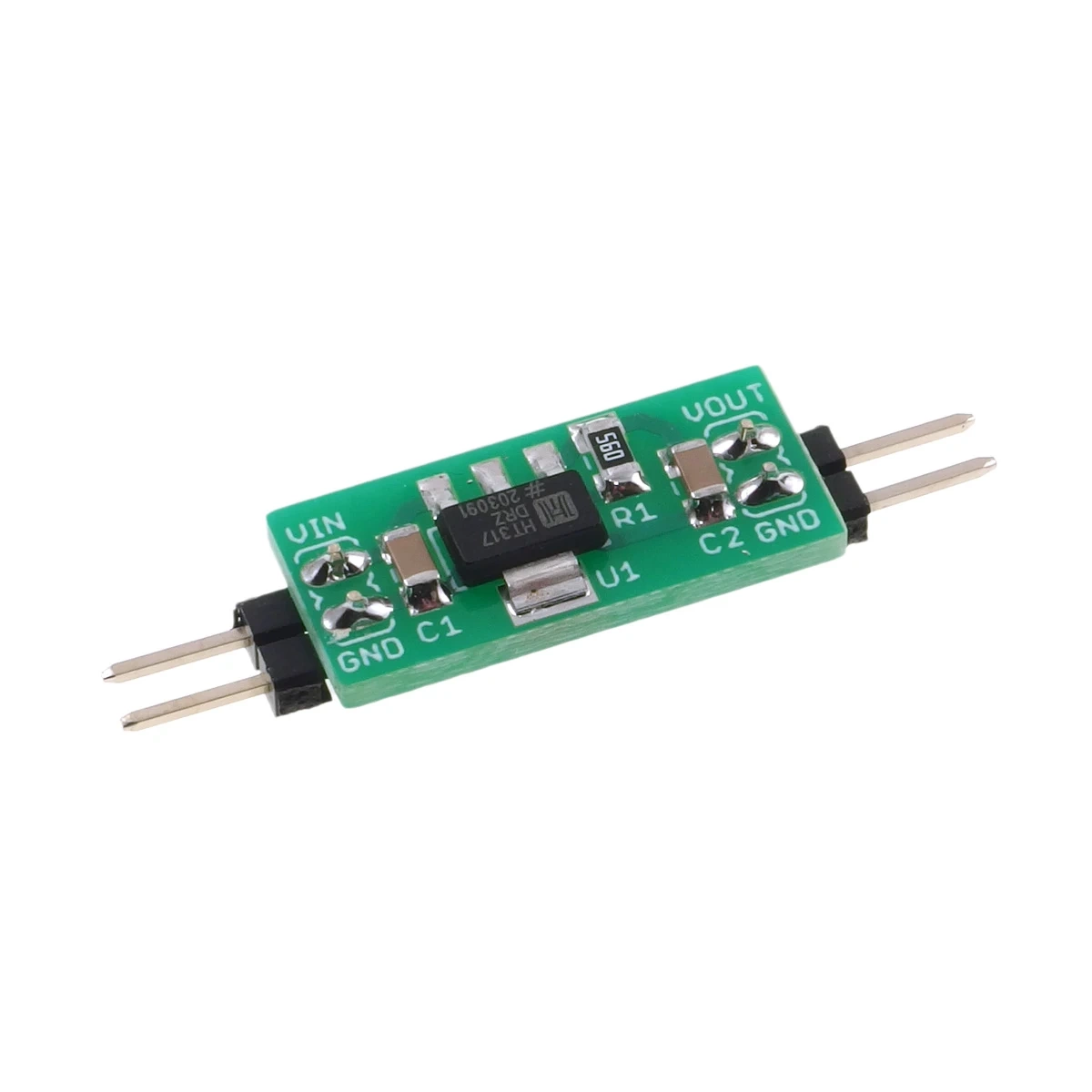

Stabilizator LM317 pracuje jako źródło prądowe, a rezystor R1 określa prąd wyjściowy. Wersja B to zestaw KIT z płytką PCB, LM317 w obudowie SOT-223, rezystorem 56 Ω i kondensatorami 100 nF do samodzielnego montażu.
Karta techniczna
AVT1681
Miniaturowy zasilacz prądowy do modułów laserowych, oparty na stabilizatorze LM317 pracującym jako źródło prądowe.
| Wersja | A – płytka drukowana PCB |
| Funkcja | stabilizowane zasilanie prądowe modułu laserowego |
| Układ stabilizujący | LM317 w układzie źródła prądowego |
| Napięcie zasilania stabilizatora prądowego | 5–25 V |
| Ustalanie prądu | rezystor R1 dobierany do wymaganego prądu wyjściowego |
| Wzór dla prądu wyjściowego | Iwy = 1,25 V / R1 |
| Wartość modelowa R1 | 56 Ω, prąd zasilania modułu lasera około 22 mA |

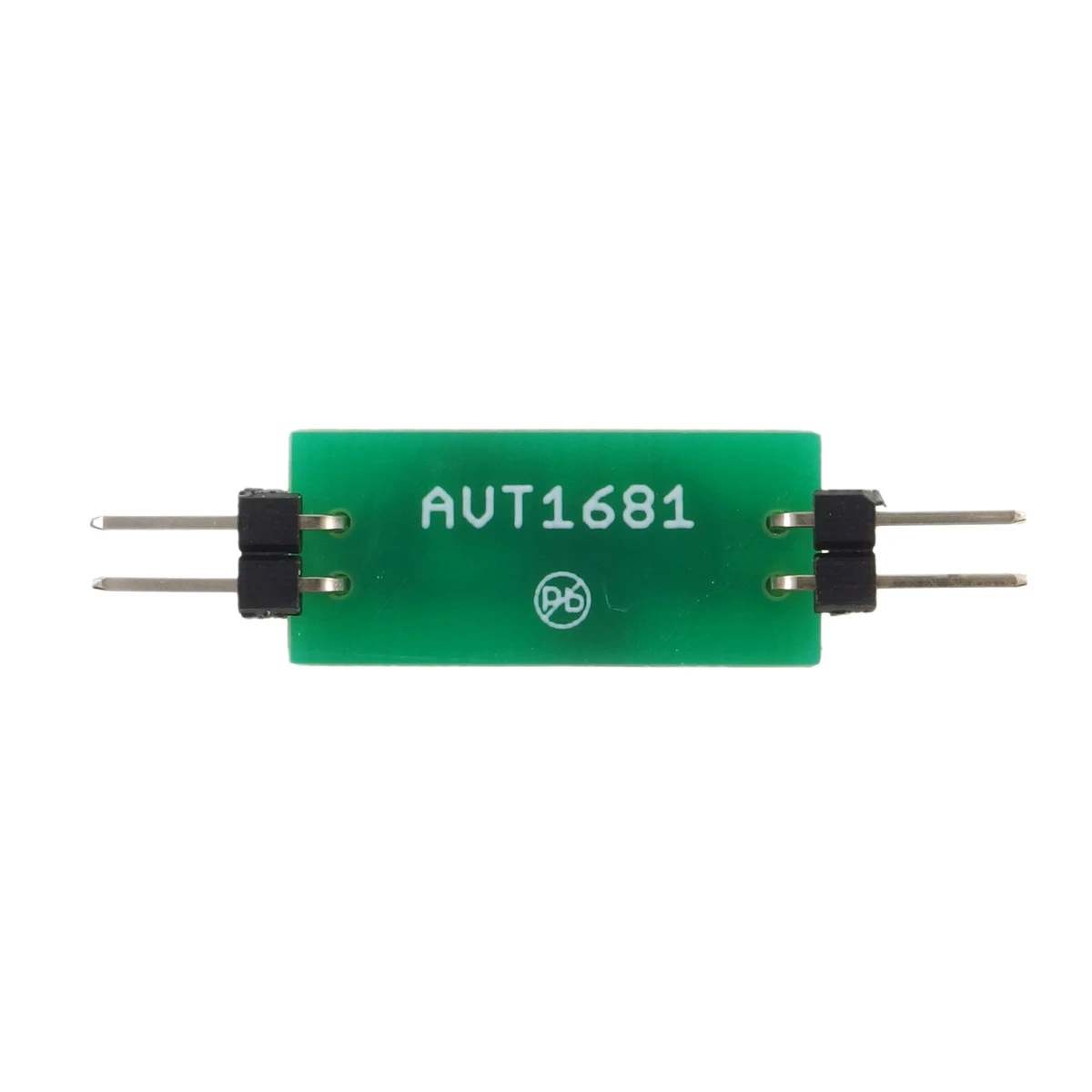

| Płytka PCB | 21×9 mm |
Wersja
AVT1681 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, stabilizator LM317 w obudowie SOT-223, rezystor R1 56 Ω oraz kondensatory C1 i C2 100 nF do zbudowania małego zasilacza prądowego dla modułu laserowego.
Notes
Układ pracuje jako źródło prądowe, dlatego dla modułu laserowego ważniejszy jest poprawnie dobrany prąd niż samo napięcie zasilania.
Rezystor R1 ustala prąd wyjściowy według zależności Iwy = 1,25 V / R1. Wartość 56 Ω daje w rozwiązaniu modelowym około 22 mA.
Przed zmianą wartości R1 trzeba sprawdzić dopuszczalny prąd konkretnego modułu laserowego. Zbyt duży prąd może trwale uszkodzić diodę laserową.

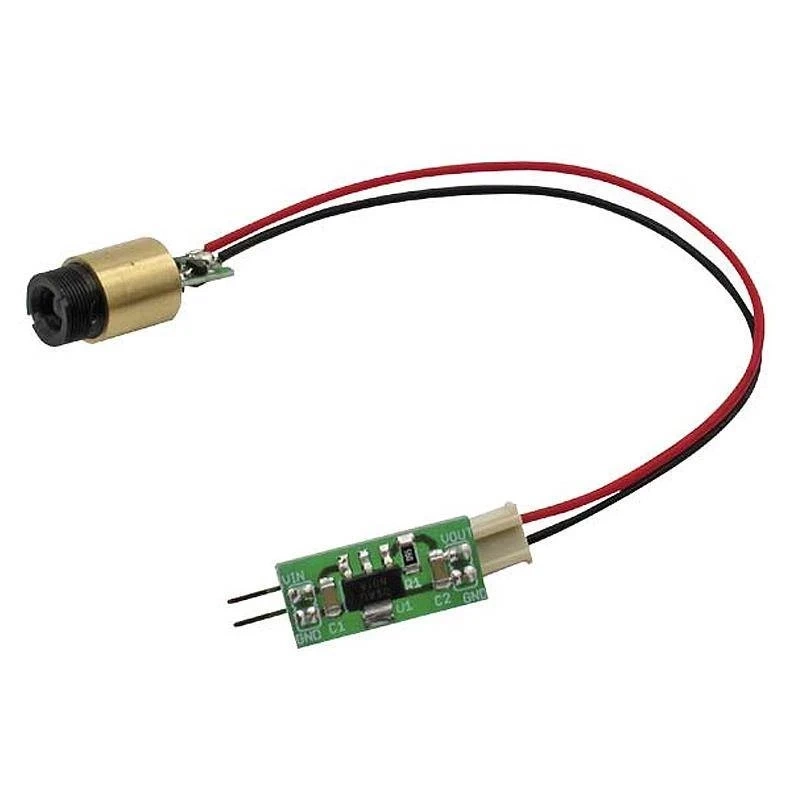

Ze względu na bardzo małe wymiary płytka dobrze sprawdza się jako lokalny driver prądowy montowany blisko modułu laserowego w obudowie urządzenia.
Uwaga: promieniowanie laserowe może być niebezpieczne dla wzroku. Nie wolno kierować wiązki w stronę oczu, osób, zwierząt ani powierzchni silnie odbijających światło.
Najczęściej zadawane pytania
AVT1681 B to zestaw KIT z płytką PCB, stabilizatorem LM317, rezystorem 56 Ω i kondensatorami 100 nF do zlutowania małego zasilacza prądowego dla modułu laserowego.
Do stabilizowanego zasilania modułu laserowego w barierach optycznych, wskaźnikach, prostych układach pomiarowych, eksperymentach optycznych i własnych urządzeniach z laserem.
Prąd wyjściowy ustala rezystor R1. Zależność wynosi Iwy = 1,25 V / R1, dlatego wartość rezystora trzeba dobrać do wymagań konkretnego modułu laserowego.
Należy sprawdzić wymagany prąd modułu laserowego i w razie potrzeby dobrać inną wartość R1. Nie wolno przekraczać prądu dopuszczalnego przez laser.
Rezystor 56 Ω daje w rozwiązaniu modelowym prąd około 22 mA.
