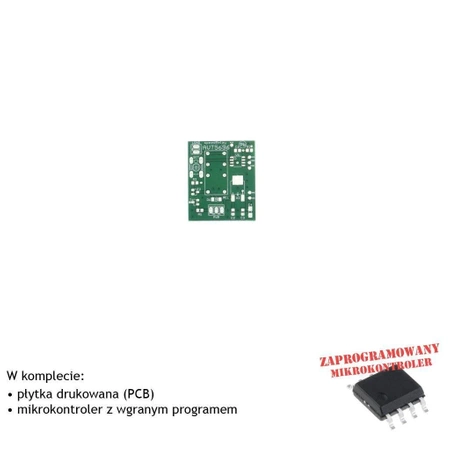

SpeedRelay - wyłącznik sterowany prędkością - PCB i mikroprocesor do projektu AVT 5696

Do pobrania:

Dokumentacja

SpeedRelay to prosty system mikroprocesorowy zbudowany z wykorzystaniem niewielkiego mikrokontrolera firmy Microchip (dawniej Atmel) typu ATtiny13A którego zadaniem jest realizacja wszystkich założonych funkcjonalności. Mikrokontroler ten realizuje tutaj dwa podstawowe zadania: mierzy prędkość pojazdu oraz steruje
przekaźnikiem mocy. Pomiar prędkości pojazdu opiera się na wykorzystaniu sygnału prędkości pojazdu, nazywanego także sygnałem przetwornika drogi (WEG), który dostępny jest w wielu pojazdach w standardowym (tzw. ISO) złączu radioodbiornika (jest wykorzystywany w tym przypadku do automatycznej regulacji głośności radioodbiornika w funkcji prędkości pojazdu). Projekt SpeedRelay powinien zainteresować miłośników motoryzacji, będzie przydatnym uzupełnieniem systemu czujników parkowania.

• pomiar prędkości na podstawie sygnału WEG ze złącza ISO,
• zasilanie: 10…15 V, 30 mA;
• obciążalność styków przekaźnika 2A, 30VDC
• wymiary płytki 37x30mm

Projekt AVT 5696 EP 08/19
