Softstart do elektronarzędzi 230 VAC max 2 kW - zlutowany KIT AVT 1648
- Softstart 230 VAC ograniczy impuls prądowy przy starcie elektronarzędzia, silnika lub transformatora do 2 kW. AVT1648 C to zlutowany układ do montażu w obudowie i instalacji 230 VAC.
Ogranicznik prądu rozruchowego 230 VAC do elektronarzędzi - zlutowany AVT1648
Zlutowany układ softstartu do ograniczania prądu rozruchowego odbiorników 230 VAC.
Zlutowany softstart do elektronarzędzi i urządzeń dużej mocy
AVT1648 C to zlutowany układ ograniczający impuls prądowy podczas włączania urządzeń zasilanych z sieci 230 VAC. Sprawdza się przy elektronarzędziach, silnikach, transformatorach i innych odbiornikach, które przy starcie pobierają prąd znacznie wyższy od znamionowego.
Po włączeniu zasilania prąd płynie przez rezystory dużej mocy, a po około sekundzie przekaźnik zwiera je i podaje napięcie bezpośrednio na obciążenie. Wersja C wymaga podłączenia do obwodu 230 VAC, montażu w odpowiedniej obudowie, właściwego prowadzenia przewodów i zachowania zasad bezpieczeństwa dla urządzeń nieseperowanych od sieci.
Karta techniczna
AVT1648
Zlutowany softstart do urządzeń zasilanych z sieci 230 VAC, ograniczający prąd rozruchowy przez rezystory mocy i przekaźnikowe obejście po krótkim opóźnieniu.
| Wersja | C – zlutowany układ |
| Funkcja | ograniczenie prądu rozruchowego odbiornika 230 VAC |
| Zastosowanie | elektronarzędzia, silniki, transformatory i urządzenia dużej mocy |
| Zasilanie | 230 VAC |
| Maksymalne obciążenie | 2 kW |
| Sposób ograniczania prądu | rezystory dużej mocy włączone szeregowo przy starcie |
| Obejście softstartu | przekaźnik zwierający rezystory ograniczające |
| Opóźnienie załączenia przekaźnika | około 1 s |

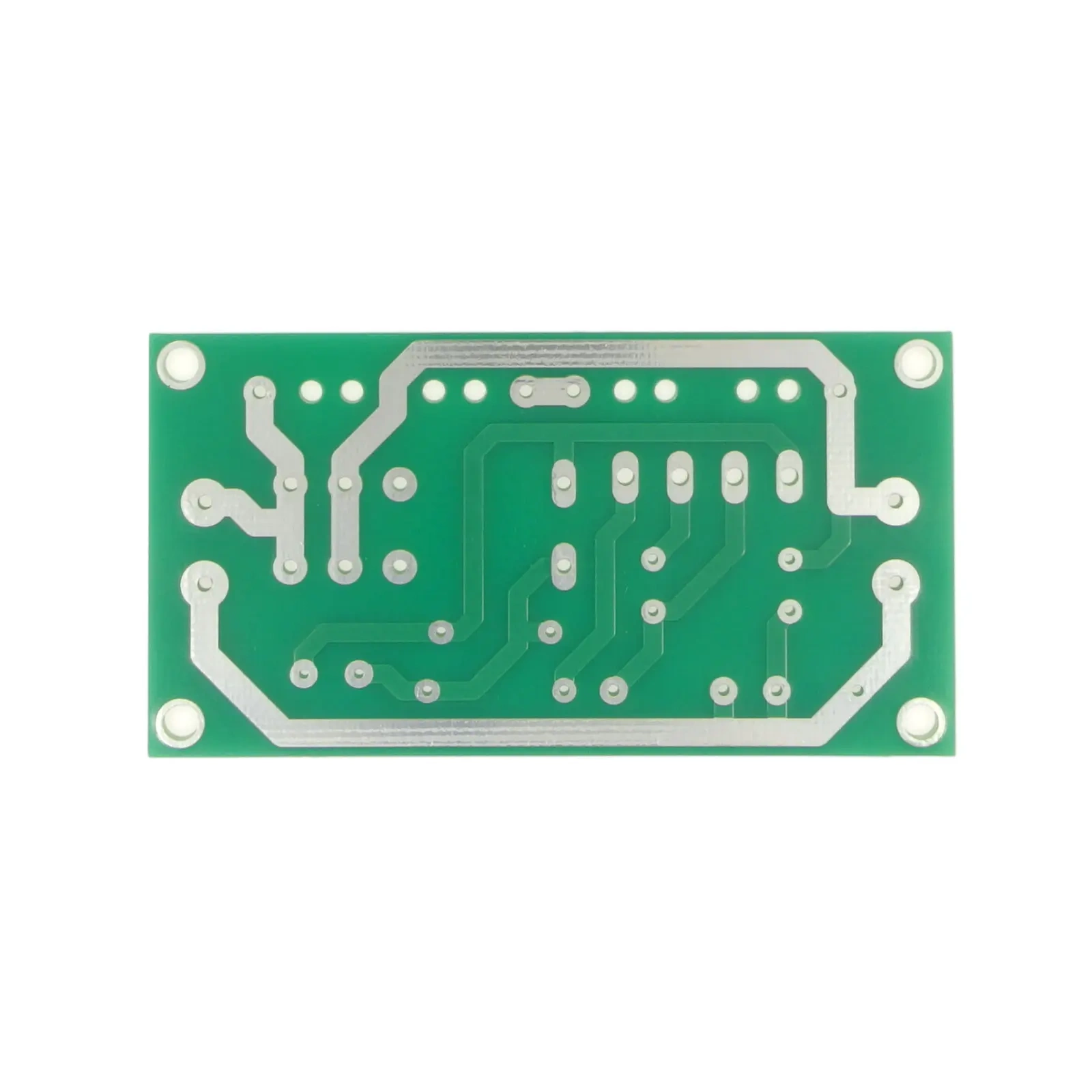

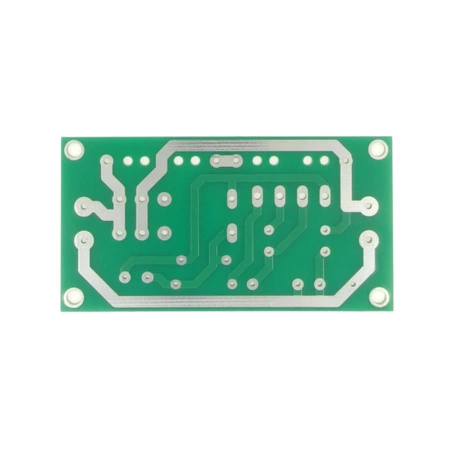

| Płytka PCB | 75×39 mm |
Wersja

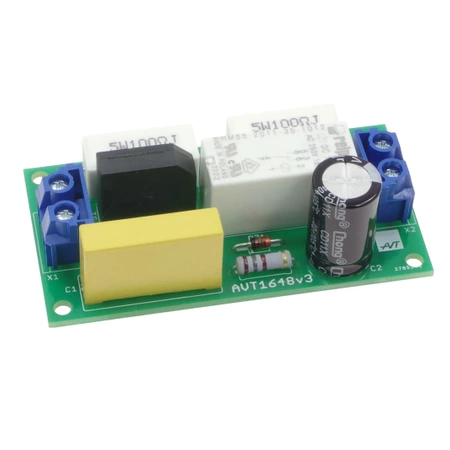

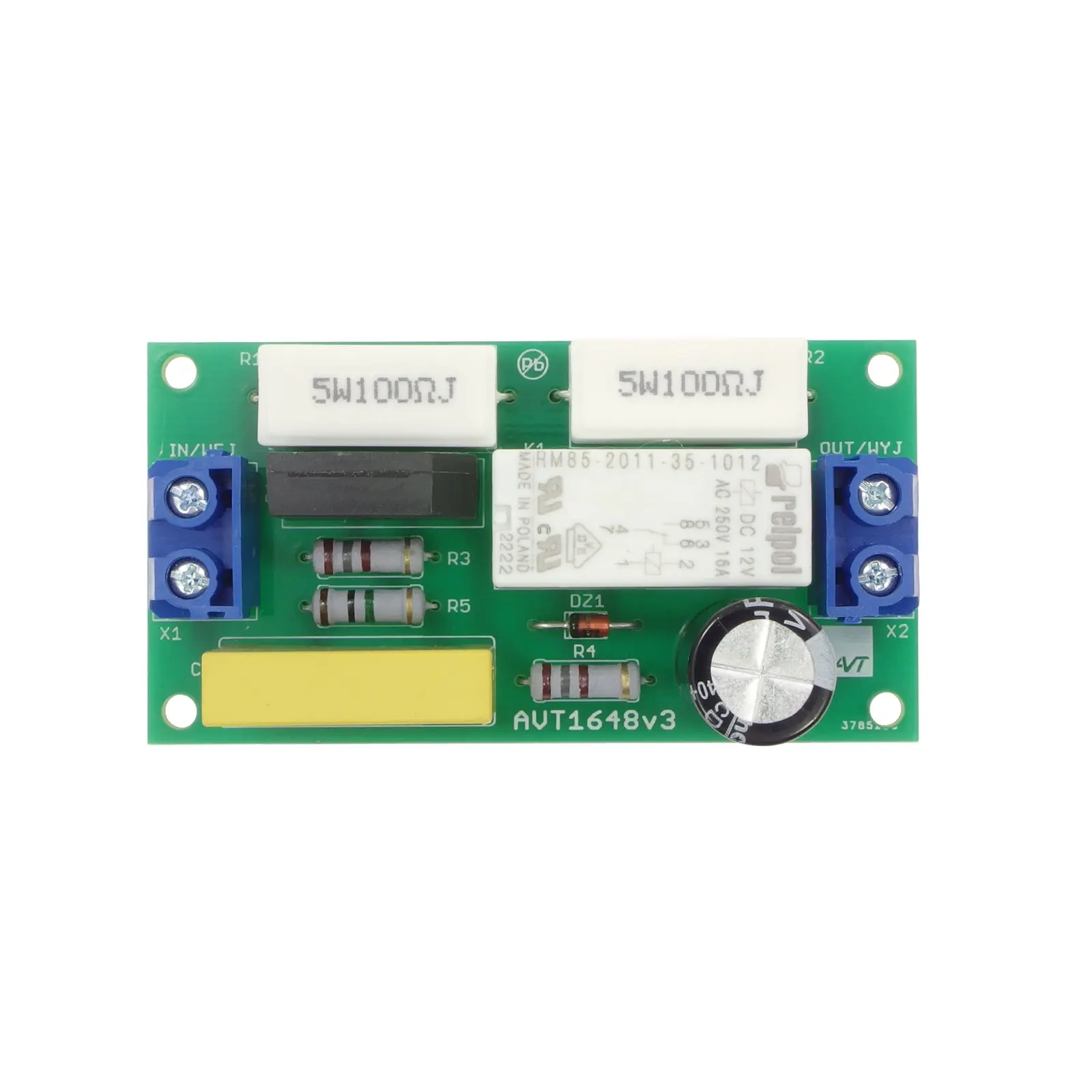

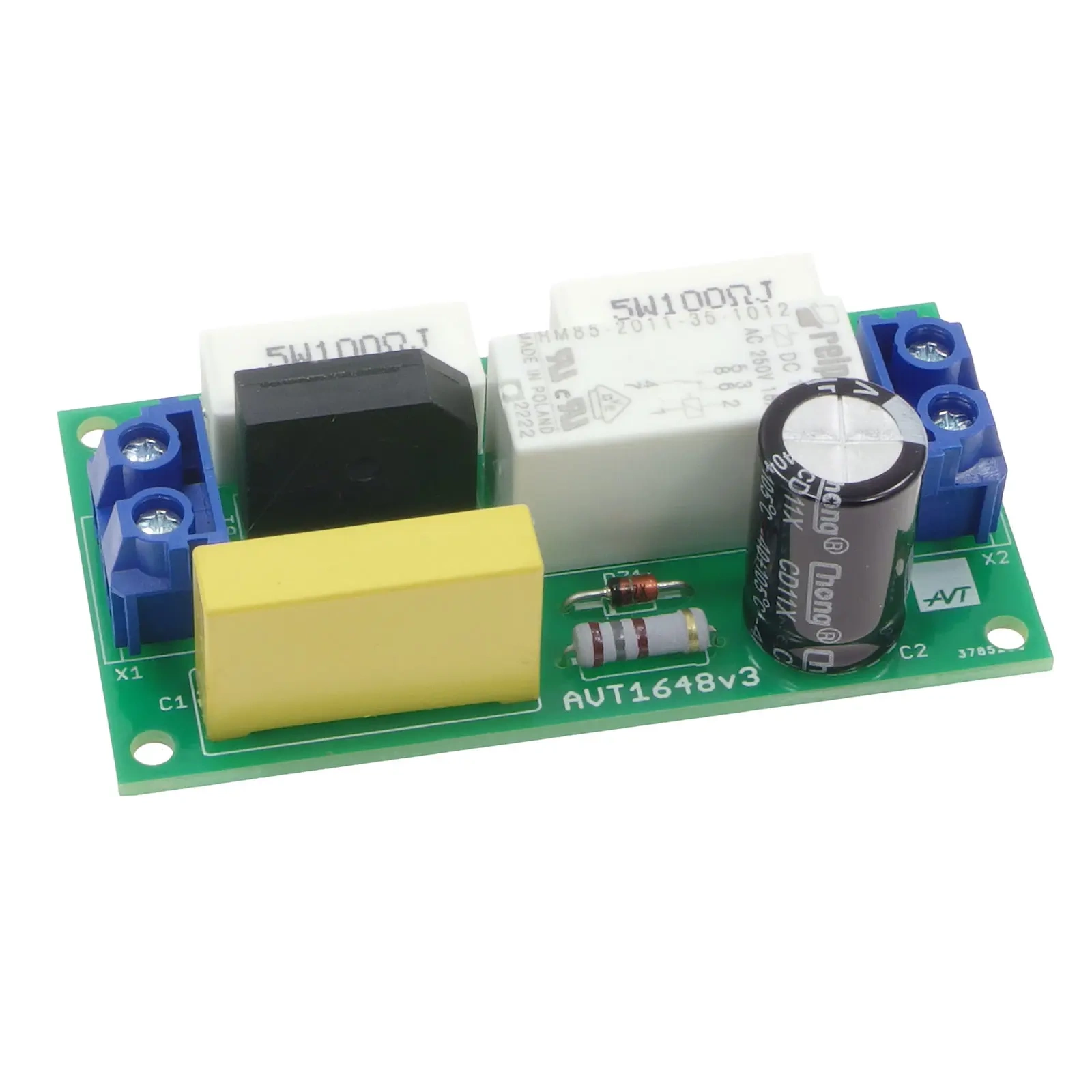

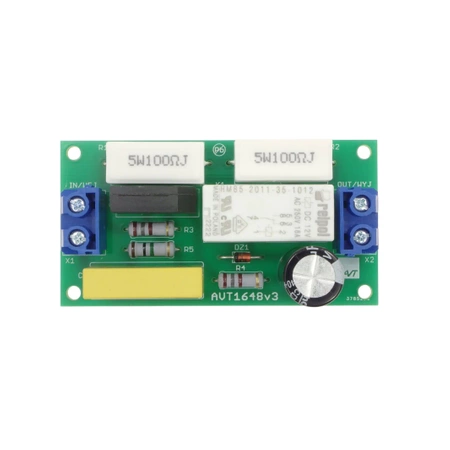

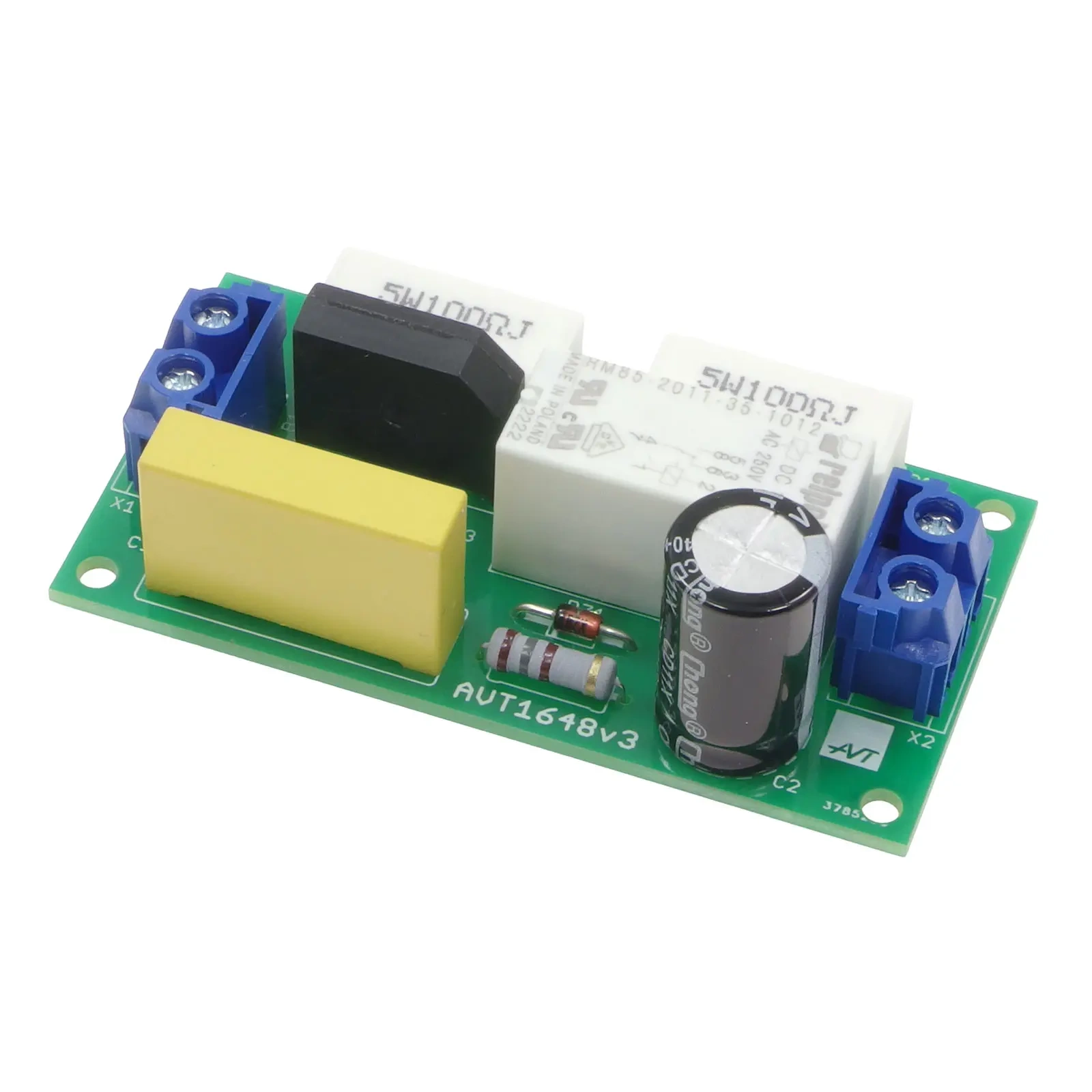

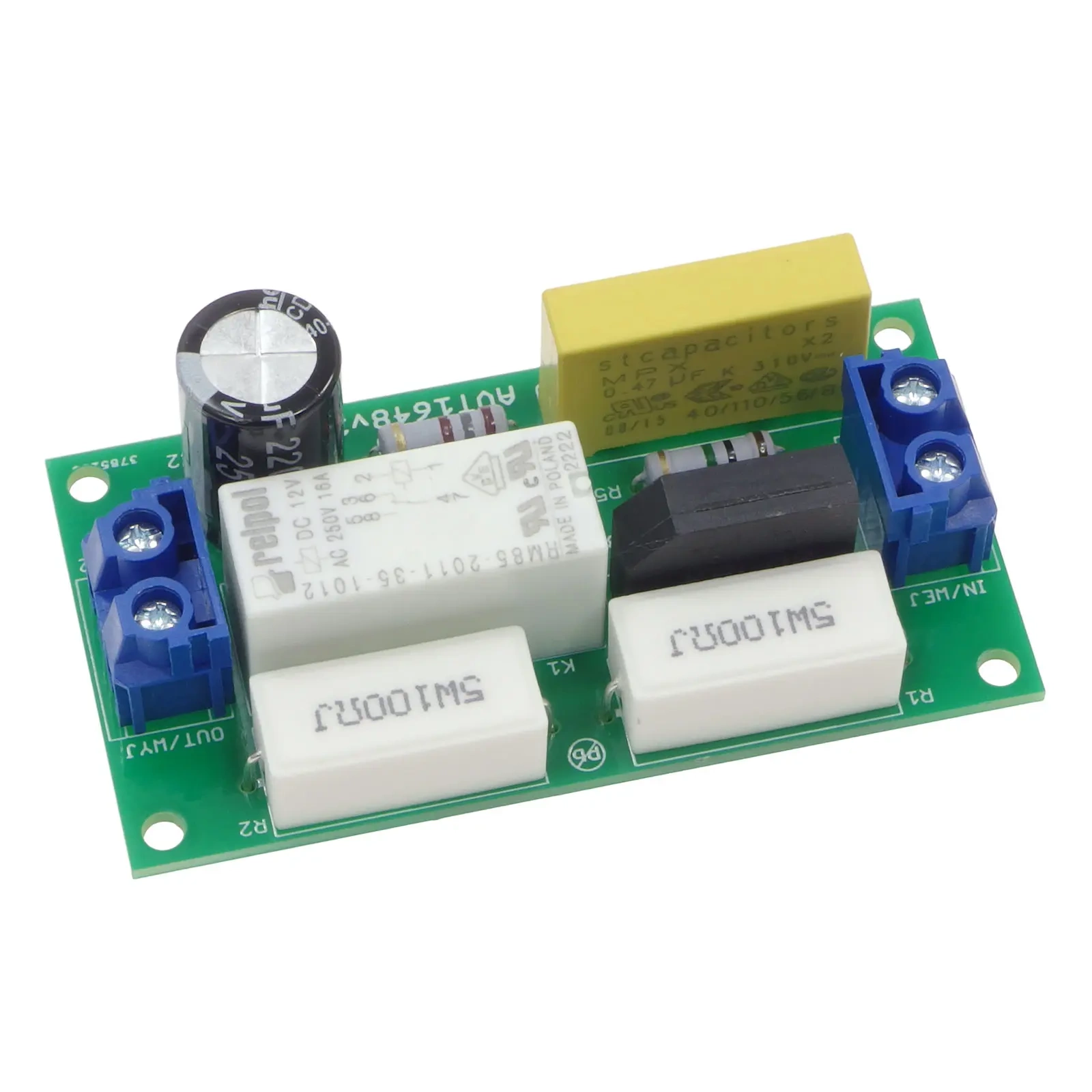

AVT1648 C – zlutowany układ. Wersja zawiera zmontowany softstart 230 VAC z rezystorami ograniczającymi prąd rozruchowy, przekaźnikiem obejściowym, zasilaczem beztransformatorowym i złączami śrubowymi. Układ jest przeznaczony do montażu w obudowie oraz integracji z docelowym urządzeniem lub instalacją 230 VAC.
Notes
Układ należy włączyć za wyłącznikiem sieciowym urządzenia. Odbiornik podłącza się do zacisków WYJ, a sieć zasilającą do zacisków WEJ.
C1 ustala wydajność prądową zasilacza beztransformatorowego, a C2 wpływa na czas zadziałania przekaźnika. Typowe opóźnienie wynosi około 1 sekundy.
Przy silniku z dużym obciążeniem wału udar prądowy może trwać dłużej. W takiej aplikacji czas działania softstartu trzeba dobrać ostrożnie do konkretnego urządzenia.
Zlutowany układ nie jest kompletnym samodzielnym urządzeniem w obudowie. Do pracy wymaga poprawnego podłączenia przewodów, montażu w bezpiecznej obudowie, zabezpieczenia przed dotykiem oraz uruchomienia przez osobę z kwalifikacjami do pracy z napięciem sieciowym.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1648 C to zlutowany układ softstartu 230 VAC. Wymaga podłączenia przewodów, montażu w obudowie, zabezpieczenia przed dotykiem i integracji z docelowym urządzeniem lub instalacją 230 VAC.
Nie. To zlutowany układ elektroniczny do montażu w obudowie lub urządzeniu. Nie ma obudowy, przewodu zasilającego ani kompletnego zabezpieczenia użytkownika przed dotykiem elementów pod napięciem.
Układ ogranicza prąd rozruchowy urządzeń 230 VAC, takich jak elektronarzędzia, silniki i transformatory, które przy włączeniu mogą powodować zadziałanie bezpieczników.
Maksymalne obciążenie układu wynosi 2 kW. Dobór aplikacji musi uwzględniać charakter odbiornika, prąd rozruchowy i warunki bezpiecznego montażu 230 VAC.
Podłączenie układu 230 VAC powinno wykonać wyłącznie przez osobę z odpowiednią wiedzą, doświadczeniem i kwalifikacjami do pracy przy napięciu sieciowym.
