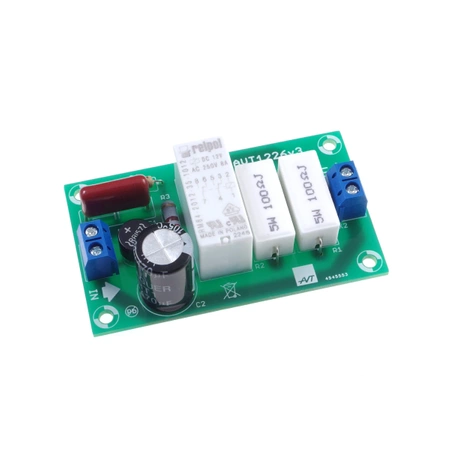

Softstart 230 VAC 5 A - dwustopniowy układ opóźniania włączania - zlutowany KIT AVT 1226
- Dodaj softstart 230 VAC do urządzenia, obudowy lub własnego projektu. Wersja C to zlutowany AVT1226 do ograniczania prądu udarowego obciążeń do 5 A.
Softstart 230 VAC 5 A - dwustopniowy układ opóźniania włączania - zlutowany AVT1226
Zlutowany układ softstartu do ograniczania prądu udarowego podczas włączania obciążeń sieciowych 230 VAC.
Zlutowany softstart do integracji z urządzeniem

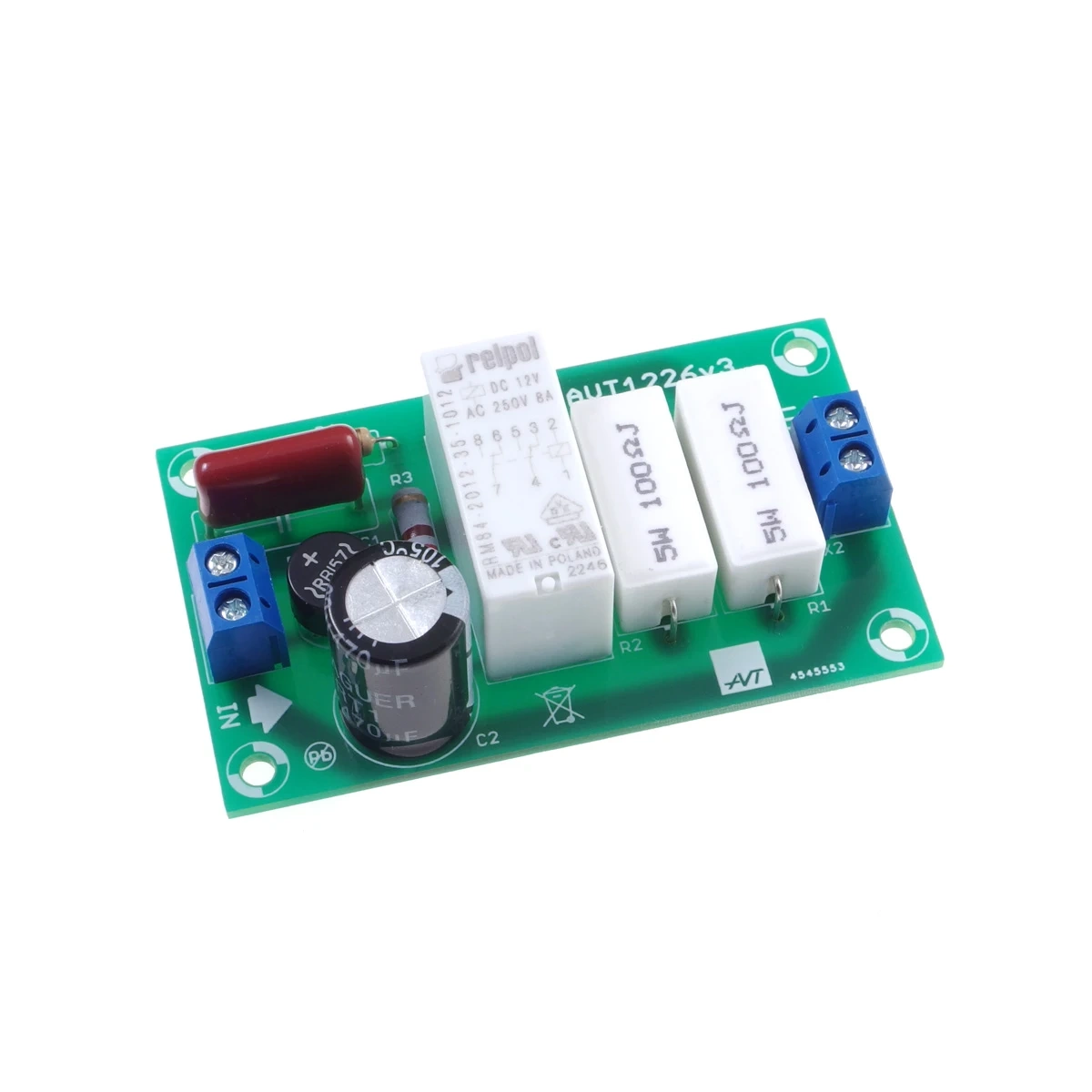

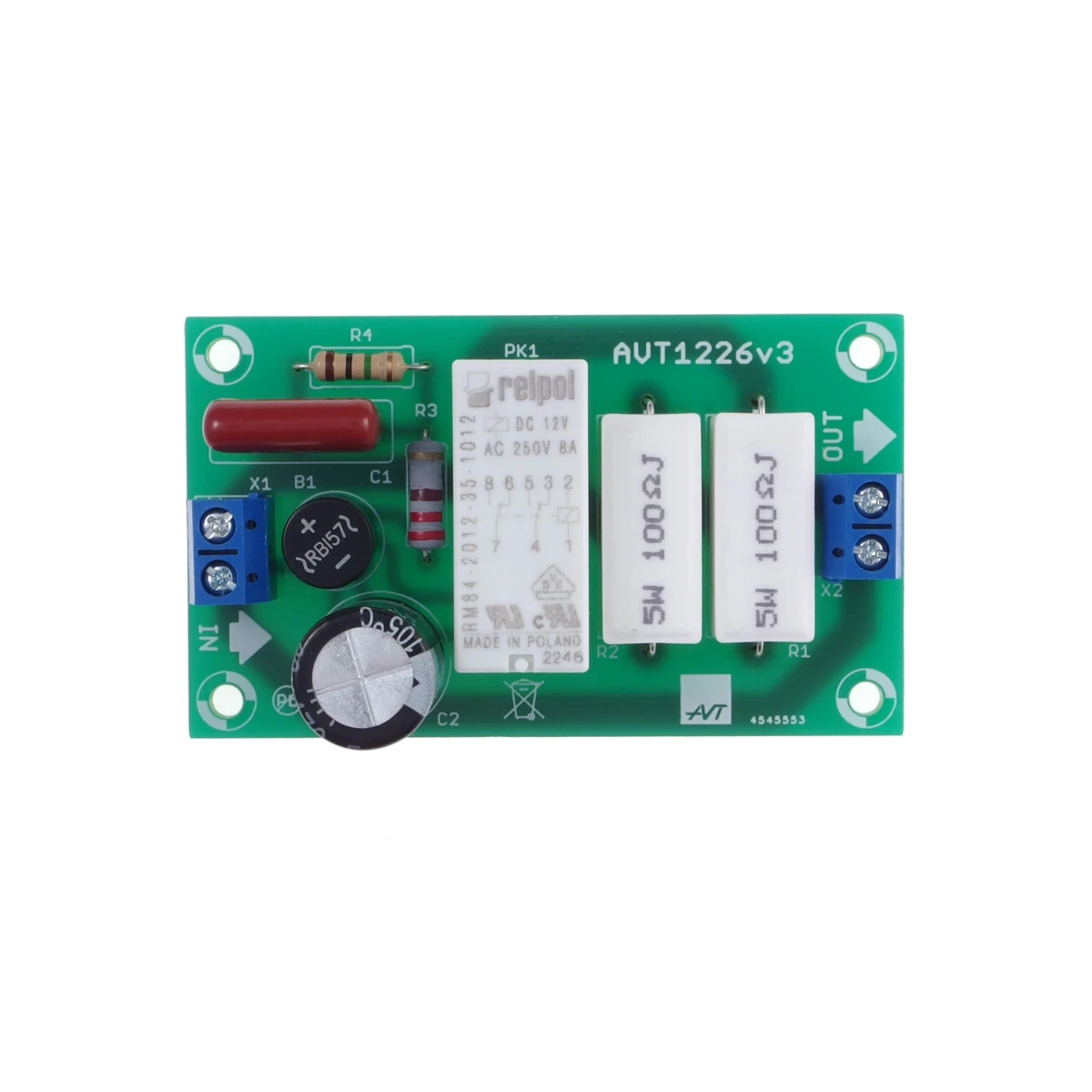

AVT1226 to zlutowany układ softstartu do stopniowego włączania zasilania sieciowego dla obciążeń, które w chwili załączenia pobierają duży prąd udarowy. W pierwszym etapie prąd płynie przez rezystory ograniczające, a po około 1 sekundzie przekaźnik zwiera rezystancję szeregową i zasila odbiornik w normalnym trybie pracy.
Sprawdza się przy transformatorach, zasilaczach impulsowych z dużymi kondensatorami wejściowymi, grzałkach oraz tradycyjnych żarówkach i halogenach dużej mocy. Wersja C jest zlutowanym układem do montażu w obudowie, urządzeniu lub własnym projekcie.
Karta techniczna
AVT1226
Zlutowany dwustopniowy układ softstartu do ograniczania prądu udarowego podczas włączania obciążeń sieciowych 230 VAC.
| Wersja | C – zlutowany układ |
| Funkcja | dwustopniowy softstart obciążeń 230 VAC |
| Zasilanie | 230 VAC |
| Maksymalny prąd obciążenia | 5 A |
| Maksymalna moc obciążenia | około 1 kW |
| Czas opóźnienia | około 1 s |
| Element wykonawczy | przekaźnik 12 V |
| Ograniczanie prądu rozruchowego | rezystory mocy zwierane po czasie opóźnienia |

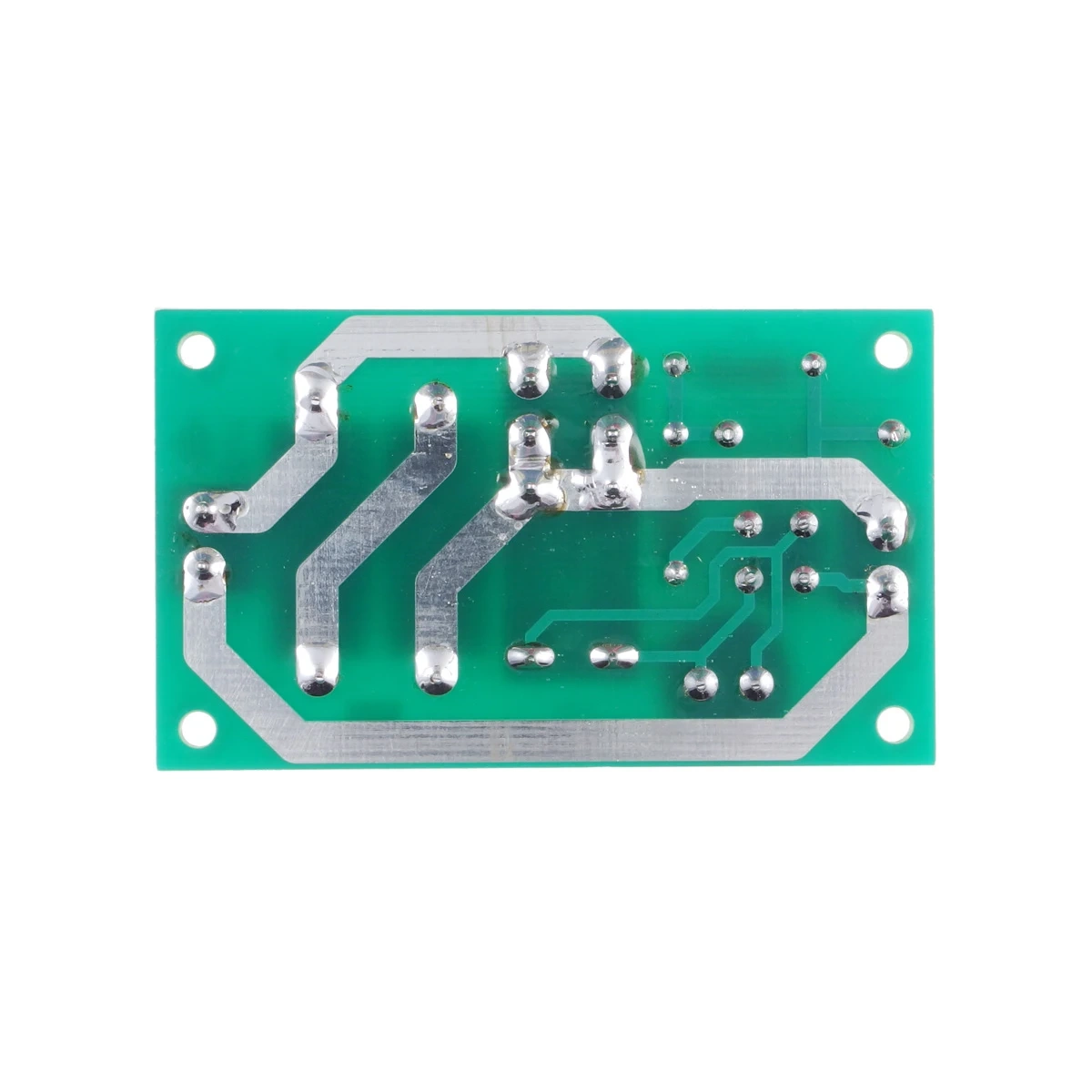

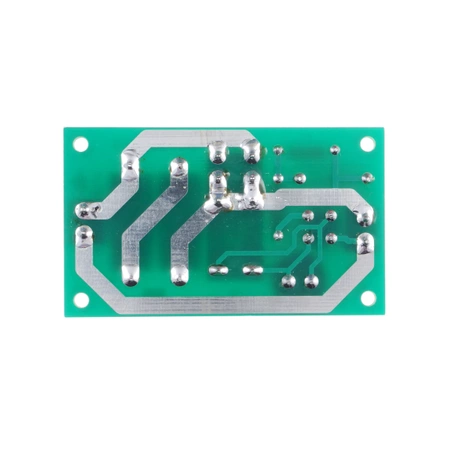

| Płytka PCB | 71×42 mm |
Wersja
AVT1226 C – zlutowany układ. Wersja zawiera zmontowany softstart 230 VAC 5 A, przeznaczony do montażu w obudowie, urządzeniu lub własnym projekcie. Nie jest samodzielnym gotowym urządzeniem i wymaga poprawnego podłączenia oraz zabezpieczenia przed dostępem do części pod napięciem.
Notes
Układ jest przeznaczony do ograniczania prądu rozruchowego obciążeń sieciowych o dużym chwilowym poborze prądu. Może być używany m.in. z transformatorami, zasilaczami impulsowymi, grzałkami oraz tradycyjnymi żarówkami dużej mocy.
Po włączeniu zasilania prąd początkowo płynie przez rezystory ograniczające. Po naładowaniu kondensatora przekaźnik zwiera rezystory i odbiornik jest zasilany bezpośrednio.
Prawidłowo podłączony układ nie wymaga regulacji. Czas opóźnienia wynosi około 1 sekundy i wynika z wartości elementów zastosowanych w projekcie.
Zlutowany układ należy zamontować w obudowie uniemożliwiającej dotknięcie elementów pod napięciem. Dotyczy to również złączy, przewodów i rezystorów mocy pracujących w obwodzie sieciowym.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Nie. Wersja C to zlutowany układ do montażu w obudowie, urządzeniu lub własnym projekcie. Wymaga prawidłowego podłączenia i zabezpieczenia przed dostępem do części pod napięciem.
Do ograniczania prądu udarowego przy włączaniu obciążeń 230 VAC, takich jak transformatory, zasilacze impulsowe, grzałki oraz tradycyjne żarówki lub halogeny dużej mocy.
Nie. Układ pracuje z opóźnieniem wynikającym z wartości elementów zastosowanych w projekcie i nie wymaga dodatkowej regulacji po poprawnym podłączeniu.
Cała płytka pracuje przy napięciu sieciowym 230 VAC. Obudowa ma uniemożliwić przypadkowe dotknięcie elementów, ścieżek i złączy znajdujących się pod niebezpiecznym napięciem.
