- AVT1226 ogranicza prąd udarowy przy włączaniu obciążeń 230 VAC do 5 A. Wersja A zawiera samą płytkę PCB; elementy trzeba skompletować osobno.
Softstart 230 VAC 5 A - dwustopniowy układ opóźniania włączania AVT1226
Pozwala ograniczyć prąd udarowy podczas włączania obciążeń sieciowych 230 VAC, takich jak zasilacze, transformatory, grzałki i tradycyjne żarówki dużej mocy.
Dwustopniowe włączanie obciążenia 230 VAC
AVT1226 to prosty układ softstartu do stopniowego włączania zasilania sieciowego dla obciążeń, które w chwili załączenia pobierają duży prąd udarowy. W pierwszym etapie prąd płynie przez rezystory ograniczające, a po około 1 sekundzie przekaźnik zwiera rezystancję szeregową i zasila odbiornik w normalnym trybie pracy.
Układ sprawdza się przy transformatorach, zasilaczach impulsowych z dużymi kondensatorami wejściowymi, grzałkach oraz tradycyjnych żarówkach i halogenach dużej mocy. Wersja A obejmuje samą płytkę PCB; rezystory mocy, kondensatory, mostek prostowniczy, przekaźnik i złącza trzeba skompletować osobno.
Karta techniczna
AVT1226
Dwustopniowy układ softstartu do ograniczania prądu udarowego podczas włączania obciążeń sieciowych 230 VAC.
| Wersja | A – płytka drukowana PCB |
| Funkcja | dwustopniowy softstart obciążeń 230 VAC |
| Zasilanie | 230 VAC |
| Maksymalny prąd obciążenia | 5 A |
| Maksymalna moc obciążenia | około 1 kW |
| Czas opóźnienia | około 1 s |
| Element wykonawczy | przekaźnik 12 V |
| Ograniczanie prądu rozruchowego | rezystory mocy zwierane po czasie opóźnienia |

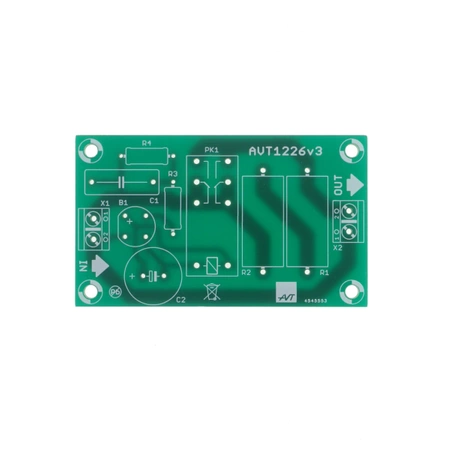

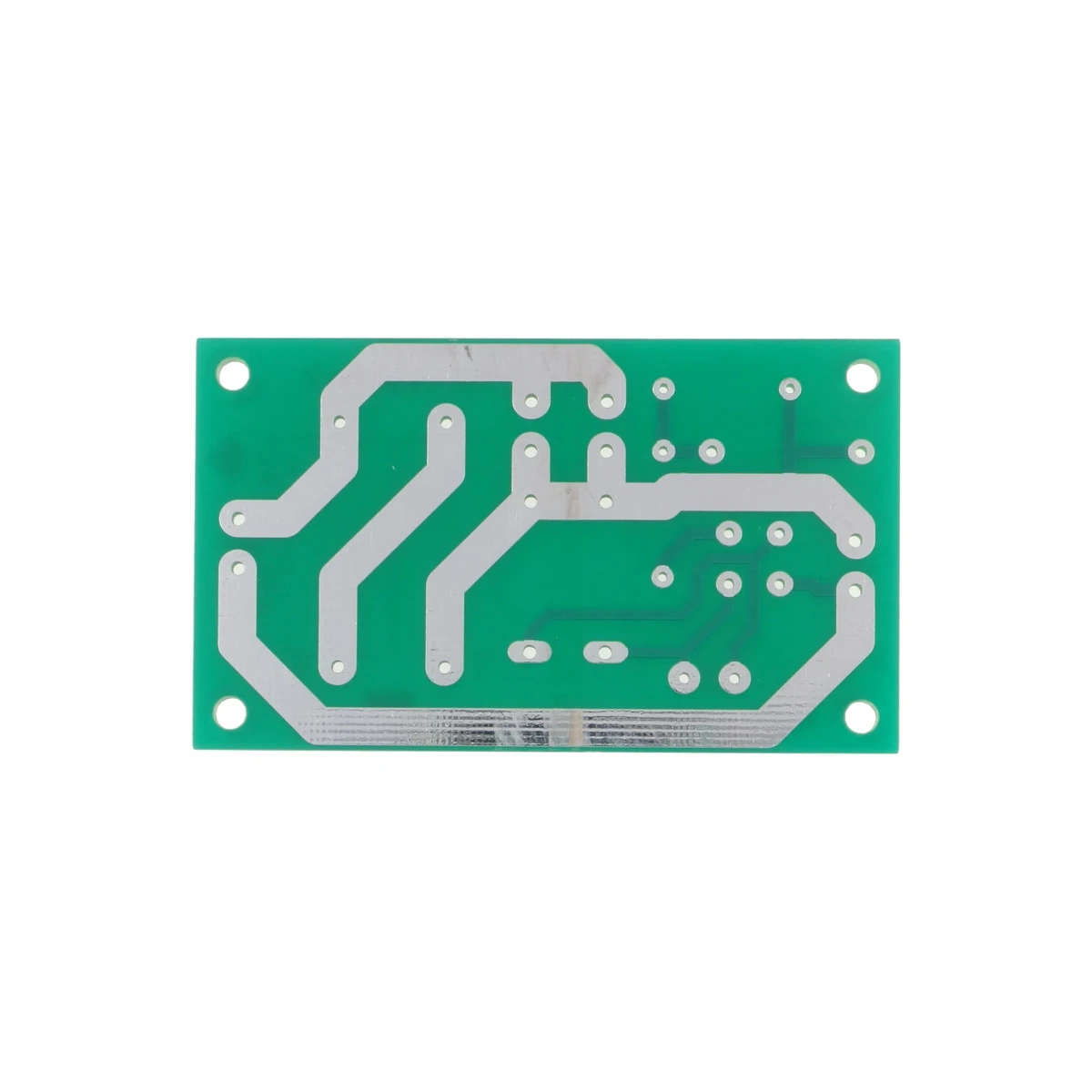

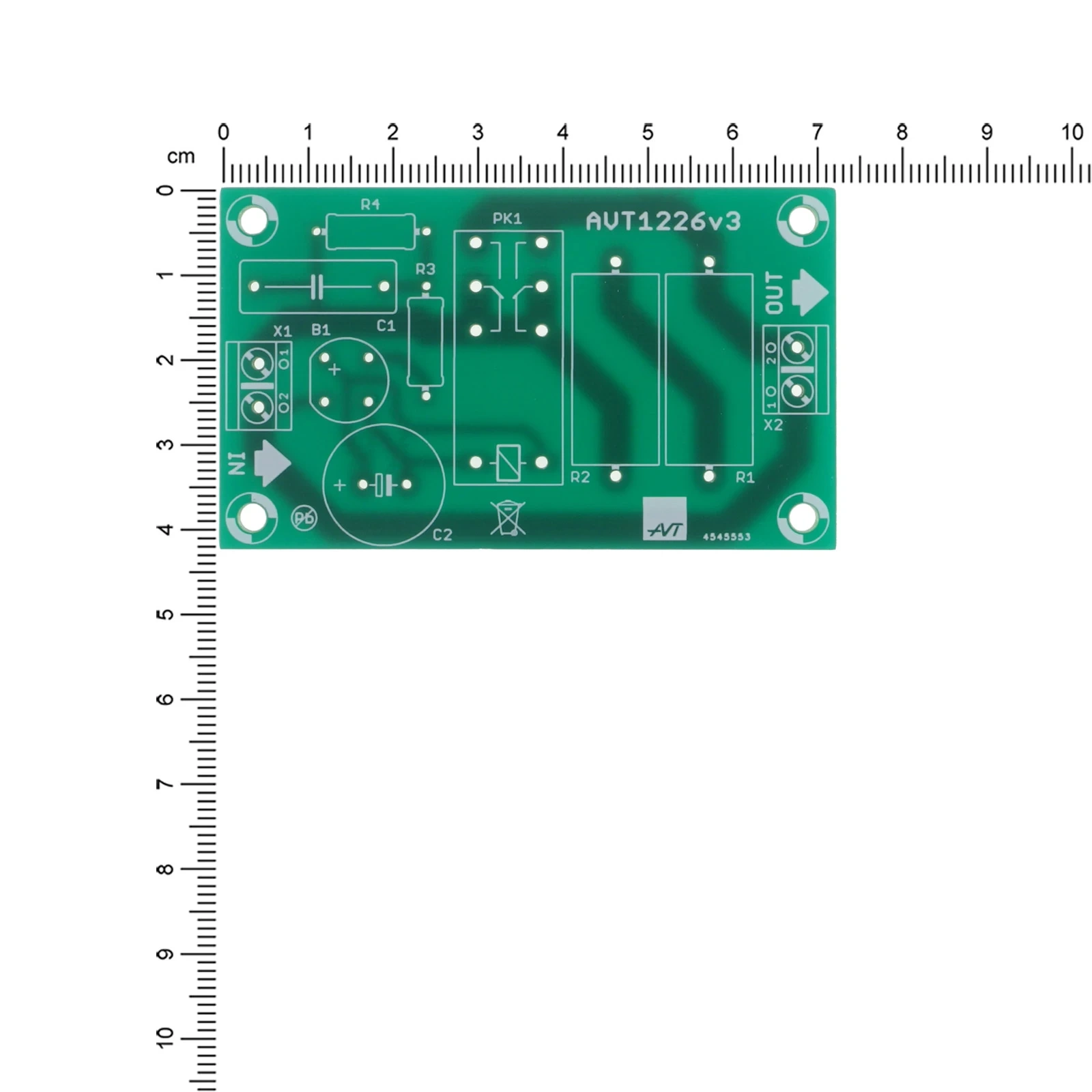

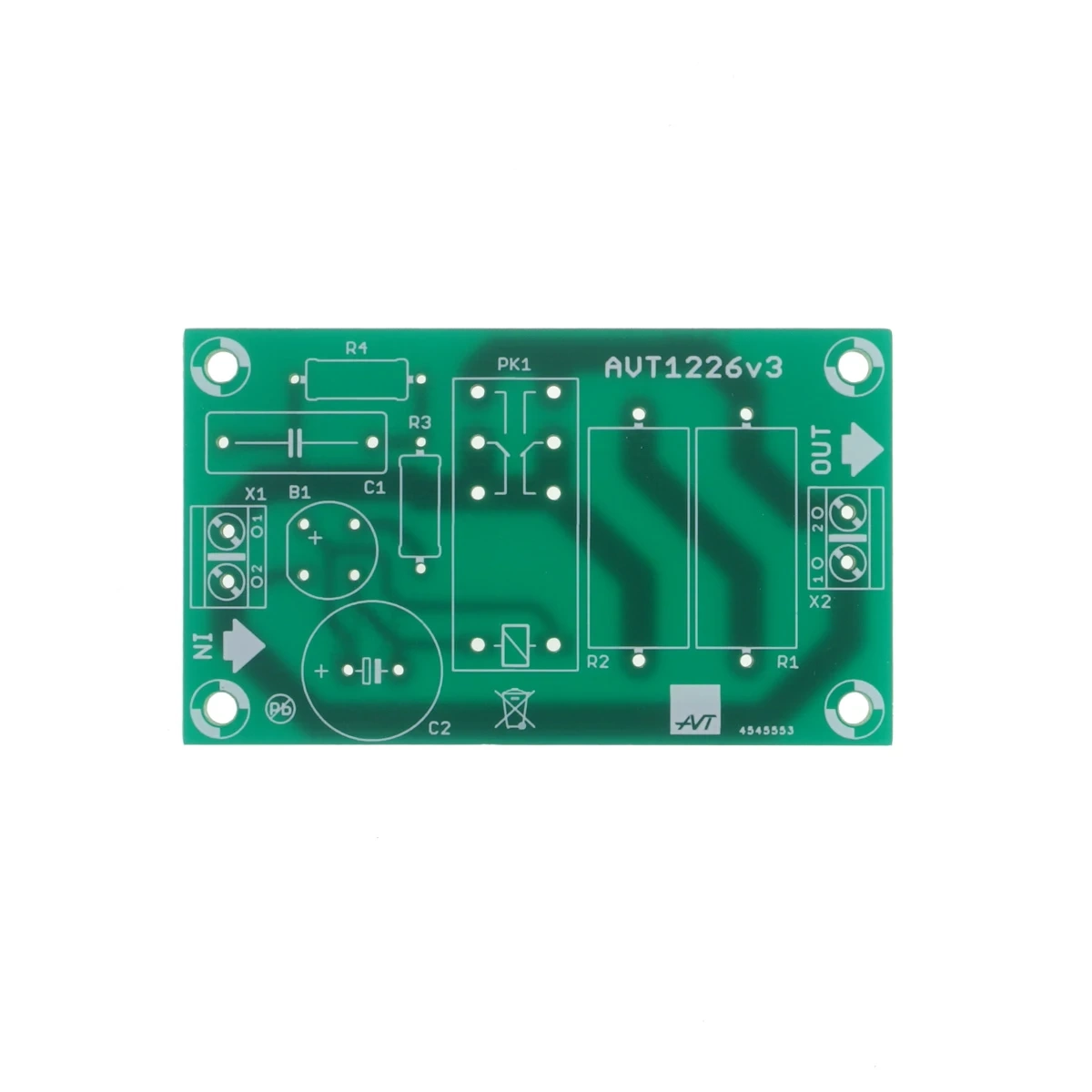

| Płytka PCB | 71×42 mm |
Wersja
AVT1226 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 100 Ω / 5 W
- R3: 220 Ω / 1 W
- R4: 1 MΩ / 1 W
- C1: 470 µF
- C2: 470 nF
- BR1: mostek prostowniczy 1 A
- PK1: przekaźnik 12 V
- CON1, CON2: złącze śrubowe 2-pin
Notes
Układ jest przeznaczony do ograniczania prądu rozruchowego obciążeń sieciowych o dużym chwilowym poborze prądu. Może być używany m.in. z transformatorami, zasilaczami impulsowymi, grzałkami oraz tradycyjnymi żarówkami dużej mocy.
Po włączeniu zasilania prąd początkowo płynie przez rezystory R1 i R2. Po naładowaniu kondensatora C1 przekaźnik PK1 zwiera rezystory ograniczające i odbiornik jest zasilany bezpośrednio.
Czas opóźnienia zależy od pojemności kondensatora C1 i dla wartości podanych w projekcie wynosi około 1 sekundy. Prawidłowo zmontowany układ nie wymaga regulacji.
Płytkę należy zamontować w obudowie uniemożliwiającej dotknięcie elementów pod napięciem. Dotyczy to również złączy, przewodów i rezystorów mocy pracujących w obwodzie sieciowym.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Nie. Wersja A zawiera wyłącznie płytkę PCB. Elementy z wykazu trzeba skompletować osobno. Jeśli potrzebny jest komplet do lutowania, należy wybrać wersję B – KIT z płytką PCB i elementami do samodzielnego montażu.
Do ograniczania prądu udarowego przy włączaniu obciążeń 230 VAC, takich jak transformatory, zasilacze impulsowe, grzałki oraz tradycyjne żarówki lub halogeny dużej mocy.
Nie. Prawidłowo zmontowany układ działa od razu, a czas opóźnienia wynika z wartości elementów zastosowanych w projekcie.
Cała płytka pracuje przy napięciu sieciowym 230 VAC. Obudowa ma uniemożliwić przypadkowe dotknięcie elementów, ścieżek i złączy znajdujących się pod niebezpiecznym napięciem.
