Softstart 230 VAC 5 A - dwustopniowy układ opóźniania włączania - KIT AVT 1226
- Zbuduj softstart 230 VAC do łagodnego włączania obciążeń do 5 A. Wersja B to KIT DIY AVT1226 z płytką PCB i elementami do lutowania.
Softstart 230 VAC 5 A - dwustopniowy układ opóźniania włączania - KIT DIY AVT1226
KIT do zbudowania układu ograniczającego prąd udarowy podczas włączania obciążeń sieciowych 230 VAC.
Dwustopniowe włączanie obciążenia 230 VAC

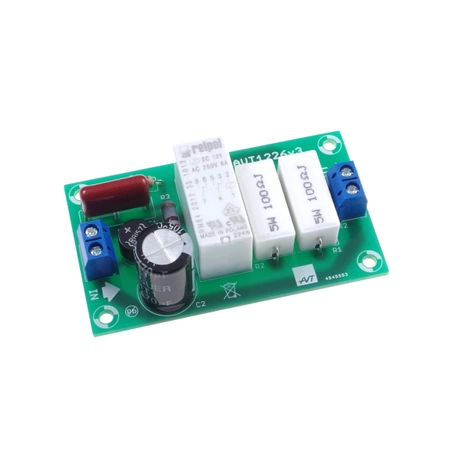

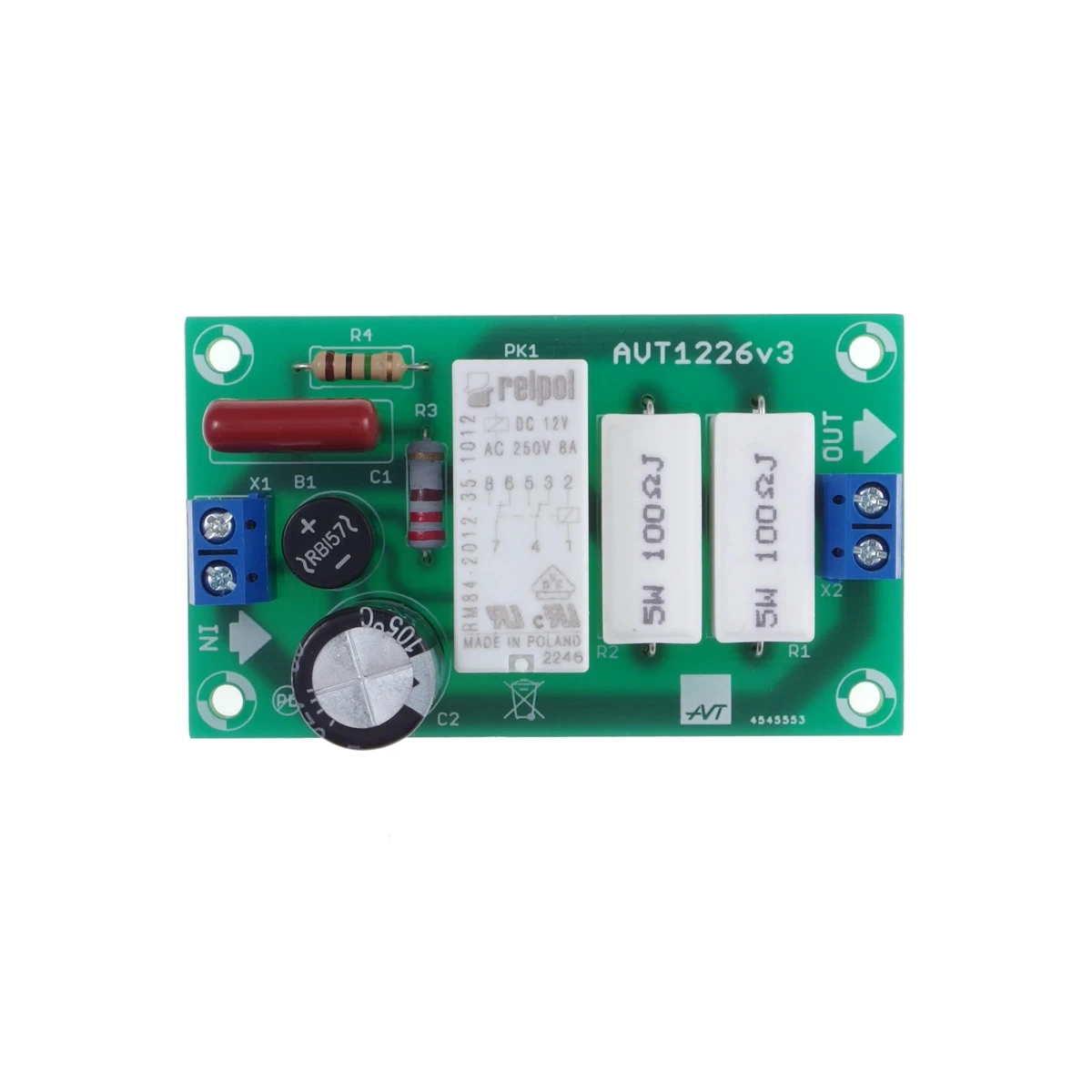

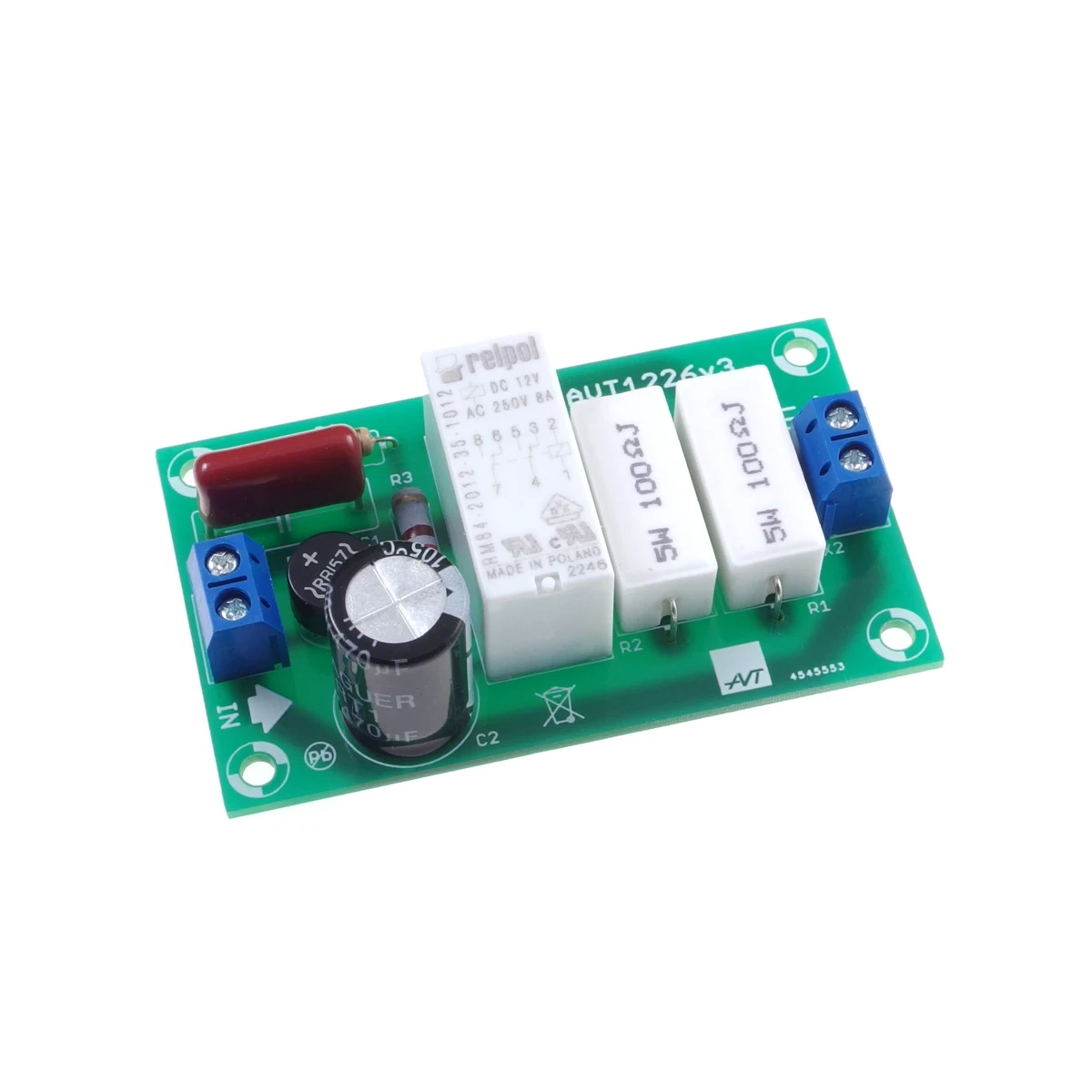

AVT1226 to prosty układ softstartu do stopniowego włączania zasilania sieciowego dla obciążeń, które w chwili załączenia pobierają duży prąd udarowy. W pierwszym etapie prąd płynie przez rezystory ograniczające, a po około 1 sekundzie przekaźnik zwiera rezystancję szeregową i zasila odbiornik w normalnym trybie pracy.
Sprawdza się przy transformatorach, zasilaczach impulsowych z dużymi kondensatorami wejściowymi, grzałkach oraz tradycyjnych żarówkach i halogenach dużej mocy. Wersja B to KIT DIY zawierający płytkę PCB oraz elementy do samodzielnego montażu.
Karta techniczna
AVT1226
Dwustopniowy układ softstartu do ograniczania prądu udarowego podczas włączania obciążeń sieciowych 230 VAC.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | dwustopniowy softstart obciążeń 230 VAC |
| Zasilanie | 230 VAC |
| Maksymalny prąd obciążenia | 5 A |
| Maksymalna moc obciążenia | około 1 kW |
| Czas opóźnienia | około 1 s |
| Element wykonawczy | przekaźnik 12 V |
| Ograniczanie prądu rozruchowego | rezystory mocy zwierane po czasie opóźnienia |

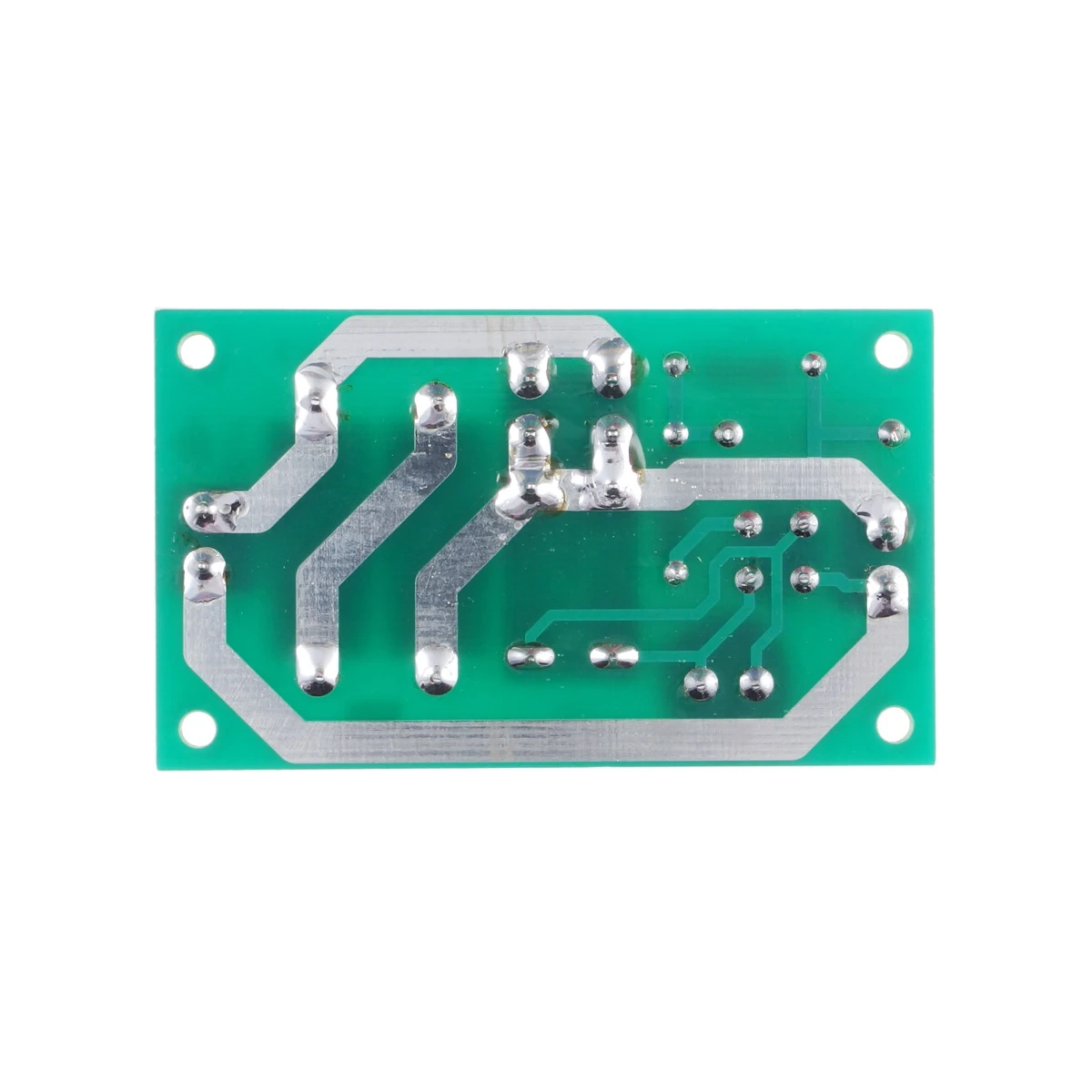

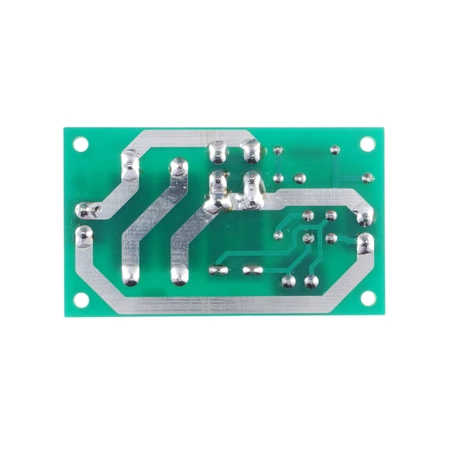

| Płytka PCB | 71×42 mm |
Wersja
AVT1226 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz elementy do zlutowania układu softstartu 230 VAC 5 A. Montaż jest prosty, ale układ pracuje bezpośrednio z napięciem sieciowym, dlatego wymaga zachowania zasad bezpieczeństwa i montażu w obudowie chroniącej przed dotknięciem elementów pod napięciem.
Notes
Układ jest przeznaczony do ograniczania prądu rozruchowego obciążeń sieciowych o dużym chwilowym poborze prądu. Może być używany m.in. z transformatorami, zasilaczami impulsowymi, grzałkami oraz tradycyjnymi żarówkami dużej mocy.
Po włączeniu zasilania prąd początkowo płynie przez rezystory ograniczające. Po naładowaniu kondensatora przekaźnik zwiera rezystory i odbiornik jest zasilany bezpośrednio.
Prawidłowo zmontowany układ działa natychmiast i nie wymaga regulacji. Czas opóźnienia zależy od pojemności kondensatora C1 i dla wartości z projektu wynosi około 1 sekundy.
Płytkę należy zamontować w obudowie uniemożliwiającej dotknięcie elementów pod napięciem. Dotyczy to również złączy, przewodów i rezystorów mocy pracujących w obwodzie sieciowym.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Wersja B to KIT DIY z płytką PCB i elementami do samodzielnego montażu układu softstartu AVT1226.
Do ograniczania prądu udarowego przy włączaniu obciążeń 230 VAC, takich jak transformatory, zasilacze impulsowe, grzałki oraz tradycyjne żarówki lub halogeny dużej mocy.
Nie. Prawidłowo zmontowany układ działa od razu, a czas opóźnienia wynika z wartości elementów zastosowanych w projekcie.
Cała płytka pracuje przy napięciu sieciowym 230 VAC. Obudowa ma uniemożliwić przypadkowe dotknięcie elementów, ścieżek i złączy znajdujących się pod niebezpiecznym napięciem.
