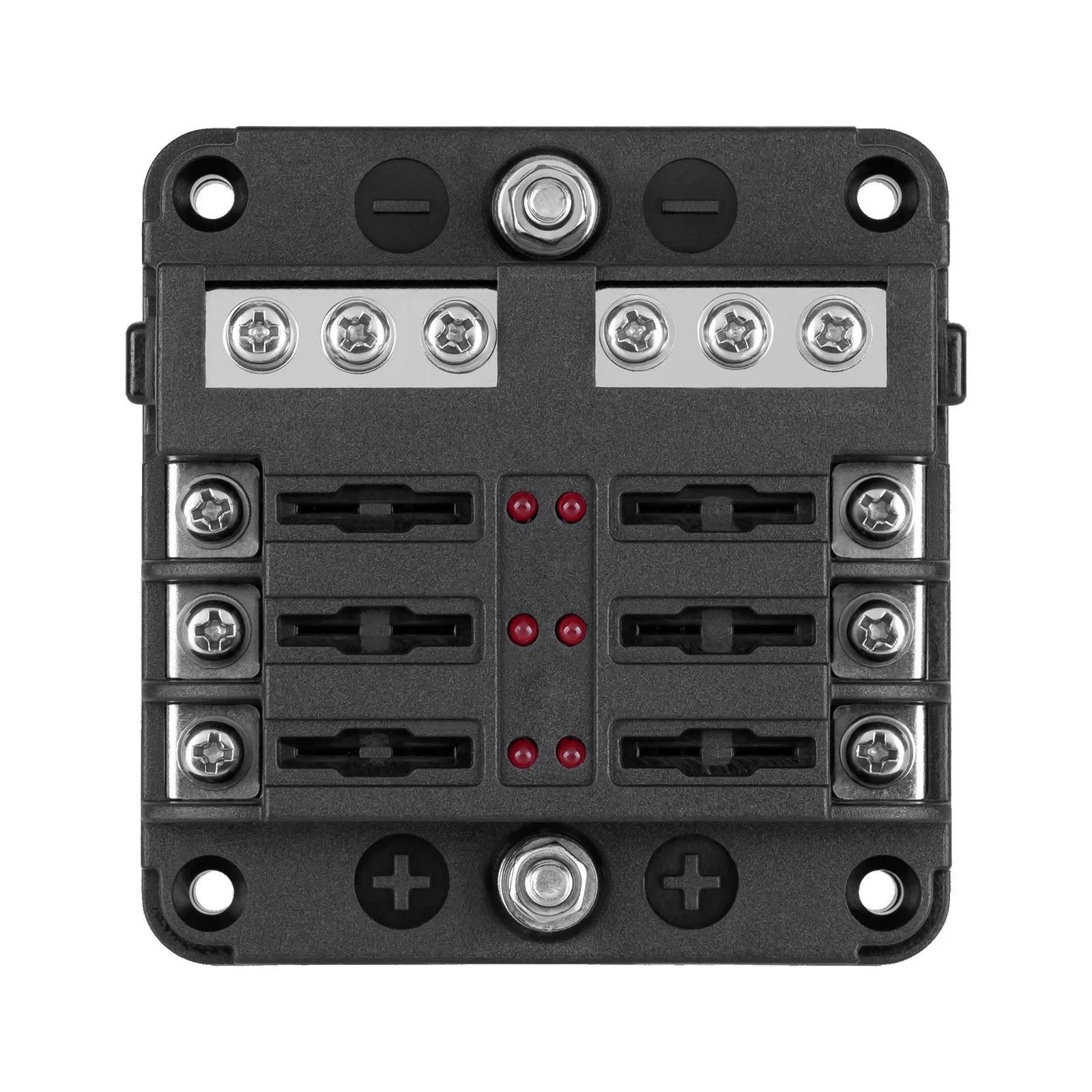

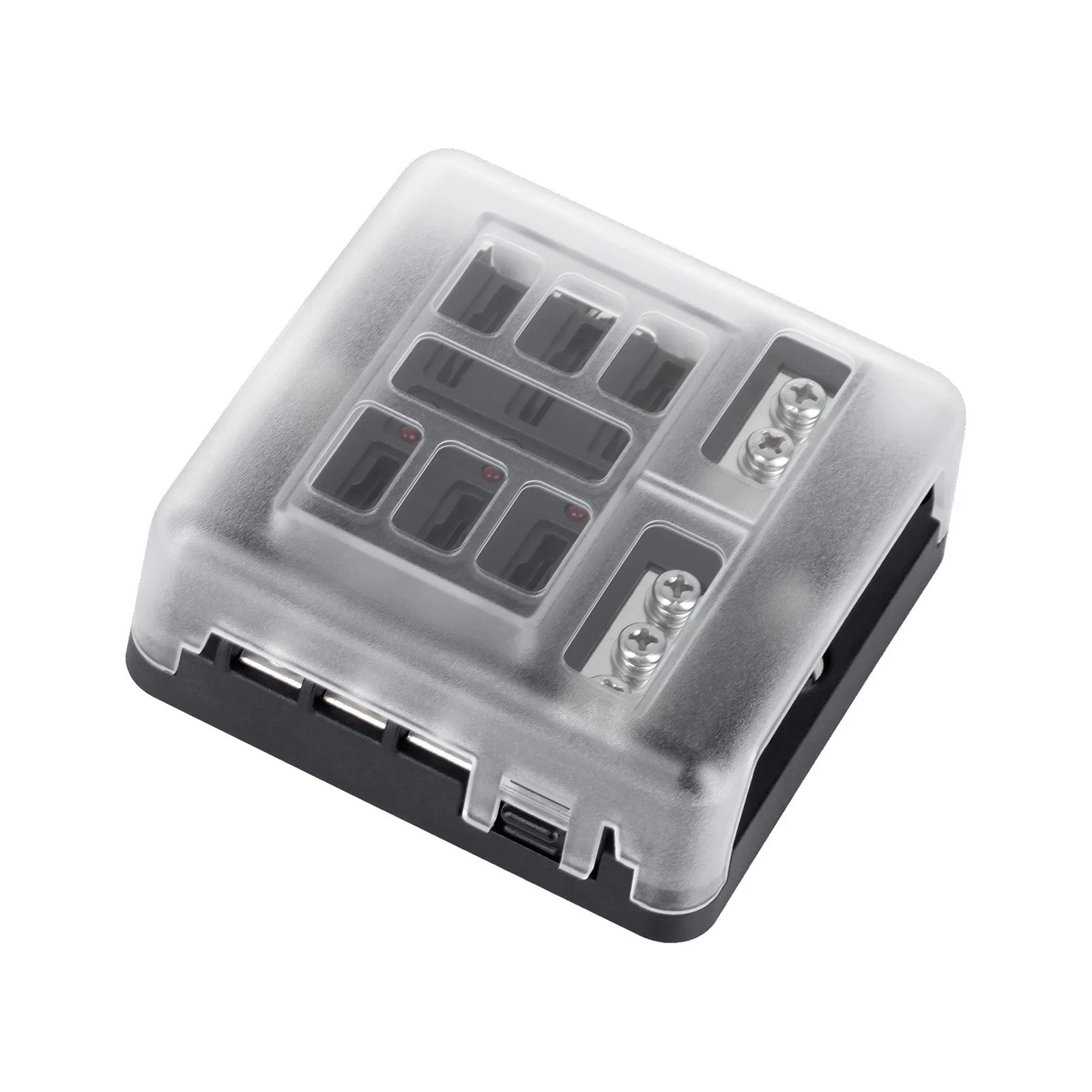

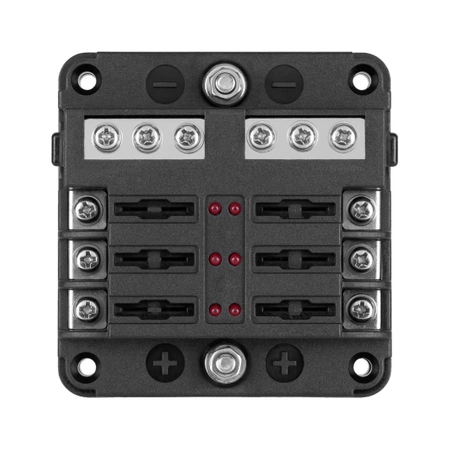

Sześciopolowa skrzynka bezpieczników FB-6 z kontrolkami LED i szyną ujemną

Skrzynka bezpieczników FB-6 służy do rozdzielenia i zabezpieczenia sześciu obwodów niskonapięciowych. Konstrukcja obejmuje wspólną szynę ujemną oraz kontrolki LED.

Maksymalne napięcie pracy wynosi 32 V. Maksymalne obciążenie jednego obwodu określono na 30 A, a montaż przewidziano pod śruby 5 mm.

Najważniejsze cechy

• Sześć gniazd bezpiecznikowych typu 19 mm
• Wspólna szyna ujemna
• Kontrolki LED
• Maksymalne napięcie 32 V
• Montaż pod śruby 5 mm

Zastosowanie

• Rozdział obwodów niskonapięciowych
• Instalacje pojazdów i urządzeń z wieloma odbiornikami

Specyfikacja techniczna

• Model: FB-6
• Liczba gniazd: 6
• Typ gniazd: 19 mm
• Maksymalne napięcie pracy: 32 V
• Maksymalne obciążenie jednego obwodu: 30 A
• Maksymalne obciążenie pracy bloku: 10 A
• Montaż: pod śruby 5 mm
• Masa brutto: 186 g

Warto wiedzieć: Jak wspólna szyna ujemna upraszcza okablowanie?

W wielu instalacjach kilka odbiorników korzysta ze wspólnego przewodu powrotnego. Zintegrowana szyna ujemna pozwala zgromadzić te połączenia w jednym miejscu.

Ułatwia to uporządkowanie przewodów i diagnostykę poszczególnych obwodów.
