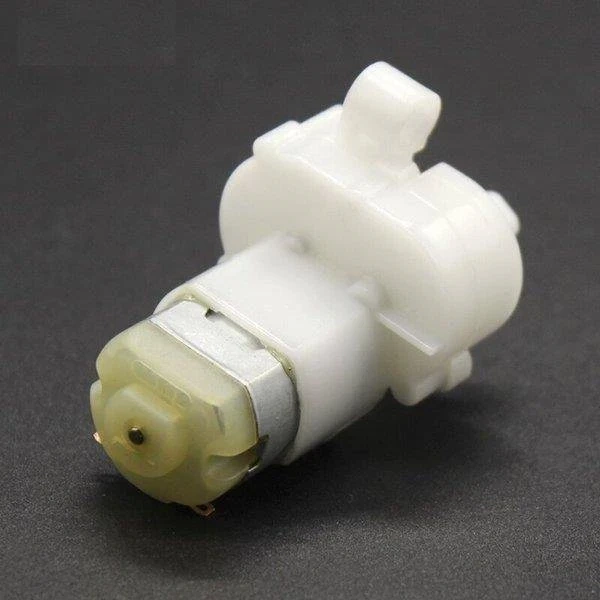

Silnik z przekładnią pracującą w obu kierunkach obrotu

Silnik prądu stałego z przekładnią przystosowaną do pracy w obu kierunkach obrotu, przeznaczony do napędów jezdnych w modelach i robotach. Zasilanie 3–6 V.

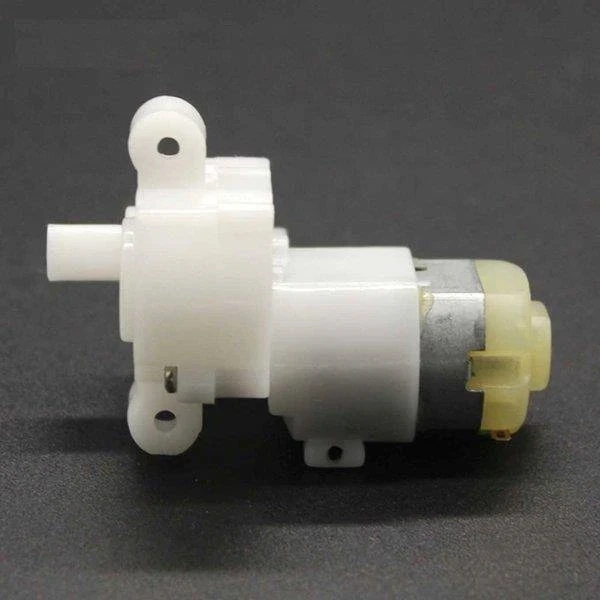

Wał wyjściowy ma przekrój kwadratowy o boku 5,5 mm z otworem 2,6 mm w osi. Moduł mierzy 44 × 38 × 32 mm i waży 28 g, a otwory montażowe mają 2 mm średnicy.

Specyfikacja techniczna

• typ: silnik prądu stałego z przekładnią dwukierunkową
• napięcie zasilania: 3–6 V
• wał wyjściowy: kwadratowy 5,5 x 5,5 mm
• otwór w osi wału: 2,6 mm
• wymiary: 44 x 38 x 32 mm
• średnica otworów montażowych: 2 mm
• masa: 28 g

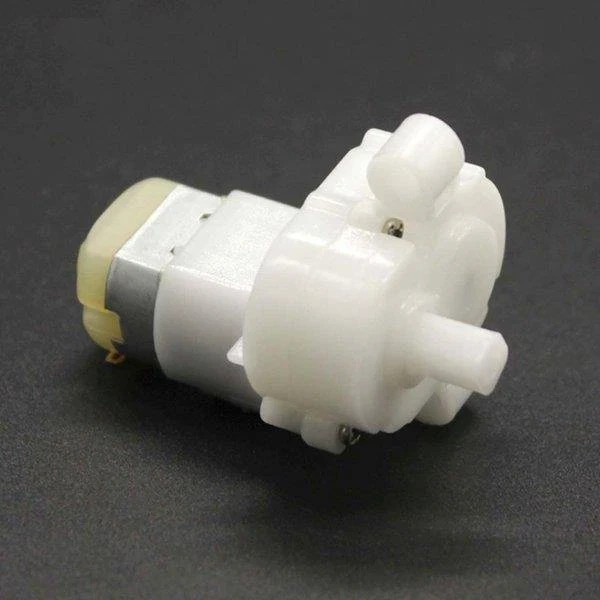

Wał kwadratowy i przenoszenie momentu

Wał o przekroju kwadratowym przenosi moment kształtem, a nie tarciem, więc koło osadzone na nim nie przekręci się nawet przy gwałtownej zmianie kierunku. Przy wale okrągłym wymagałoby to wpustu albo zacisku.

Otwór 2,6 mm w osi wału pozwala dodatkowo przeprowadzić przez niego oś pomocniczą albo zamocować element wkrętem. Koła do takich napędów sprzedawane są z gniazdem kwadratowym odpowiadającym bokowi wału.

Praca w obu kierunkach wymaga sterownika mostkowego; samo odwrócenie polaryzacji zasilania też zmienia kierunek, ale bez możliwości płynnej regulacji.
