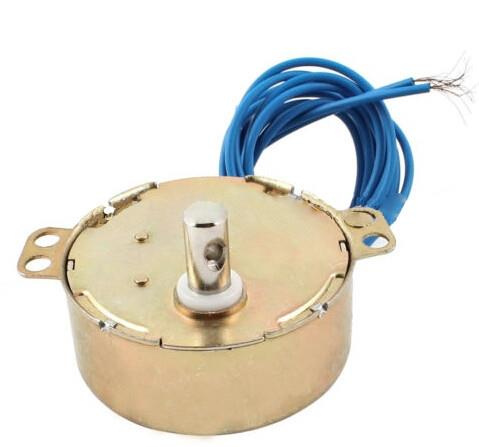

Silnik synchroniczny TDY50 o prędkości 5/6 obrotu na minutę

Silnik synchroniczny zasilany bezpośrednio z sieci, stosowany w reflektorach scenicznych LED i innych mechanizmach wymagających powolnego, równomiernego obrotu. Moc wynosi 4 W.

Prędkość obrotowa to 5/6 obrotu na minutę, zależnie od częstotliwości sieci. Korpus ma 49 mm średnicy i 20 mm wysokości, raster mocowań 55 albo 57 mm, a wrzeciono 13 mm długości i 7 mm średnicy z otworem.

Specyfikacja techniczna

• typ: silnik synchroniczny
• napięcie zasilania: 220 V AC, 50/60 Hz
• moc: 4 W
• prędkość obrotowa: 5/6 obr./min
• średnica korpusu: 49 mm
• wysokość korpusu: 20 mm
• raster mocowań: 55 mm lub 57 mm
• długość wrzeciona: 13 mm
• średnica wrzeciona: 7 mm, z otworem

Dlaczego prędkość podawana jest jako 5/6 obrotu

Silnik synchroniczny obraca się w tempie narzuconym przez częstotliwość sieci, a nie przez obciążenie. Przy 50 Hz wypada 5 obrotów na minutę, przy 60 Hz — 6. Stąd zapis 5/6, obejmujący obie częstotliwości sieciowe.

Praktyczna konsekwencja jest taka, że prędkość nie zmienia się wraz z obciążeniem ani z wahaniami napięcia. Silnik albo utrzyma tempo, albo — przy przekroczeniu momentu krytycznego — wypadnie z synchronizmu i zatrzyma się.

Zasilanie sieciowe wymaga odpowiedniego zabezpieczenia i izolacji montażu. Wrzeciono o średnicy 7 mm z otworem musi odpowiadać sprzęgłu napędzanego mechanizmu.
