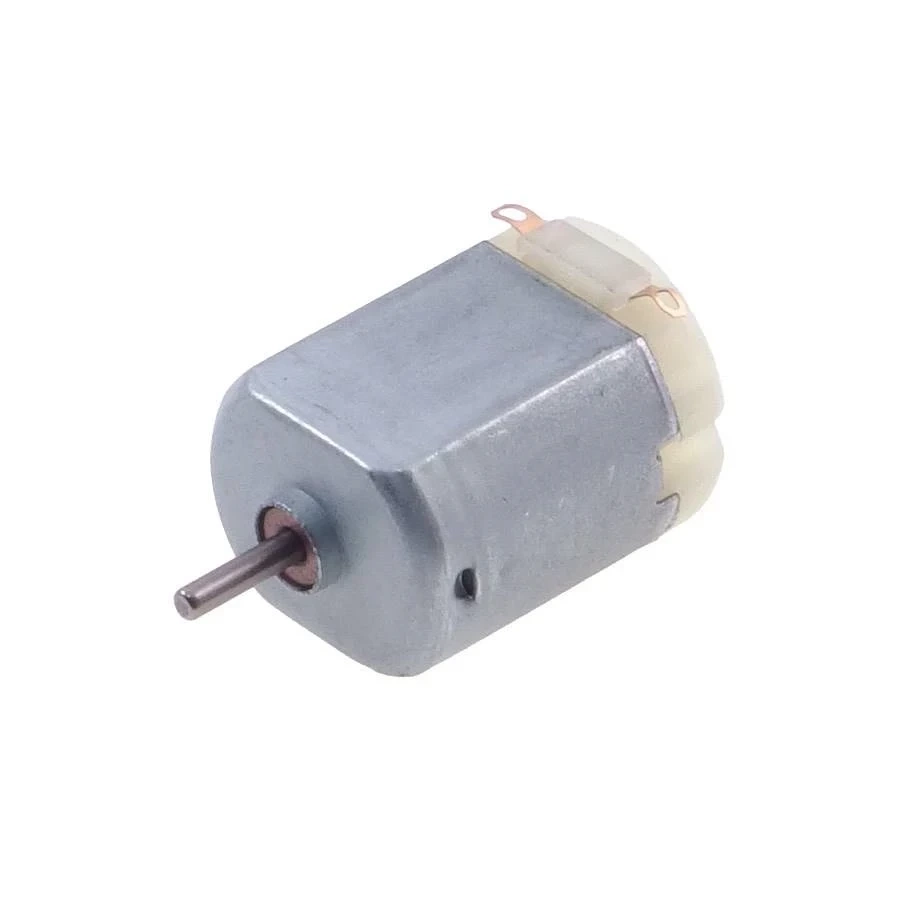

Silnik prądu stałego MT78 T2 zasilany napięciem 9 V

Silnik prądu stałego bez przekładni o wymiarach zewnętrznych 15 x 20 x 25 mm, przeznaczony do napędu niewielkich mechanizmów obrotowych w modelach i prototypach.

Zasilanie 9 V. Brak przekładni oznacza, że prędkość obrotowa i dostępny moment zależą wprost od napięcia oraz od obciążenia na wale.

Specyfikacja techniczna

• typ: silnik prądu stałego bez przekładni
• napięcie zasilania: 9 V
• wymiary zewnętrzne: 15 x 20 x 25 mm
• masa: 17 g

Zasilanie 9 V w napędzie bez przekładni

Napięcie 9 V odpowiada baterii 6F22 albo zasilaczowi. Bateria blokowa ma jednak małą pojemność i wysoką rezystancję wewnętrzną, więc przy silniku pobierającym setki miliamperów napięcie na jej zaciskach wyraźnie spada pod obciążeniem.

Silnik bez przekładni oddaje pełną prędkość obrotową i niewielki moment. Do napędu mechanizmów wolnoobrotowych albo wymagających siły potrzebna jest przekładnia dobrana osobno; sama zmiana napięcia zmienia prędkość, ale nie poprawia momentu w sposób, który zastąpiłby redukcję.

Prąd rozruchowy jest wielokrotnie wyższy od prądu pracy, bo nieruchomy wirnik nie wytwarza siły przeciwelektromotorycznej ograniczającej prąd. Zasilacz i stopień mocy muszą mieć na to zapas.
