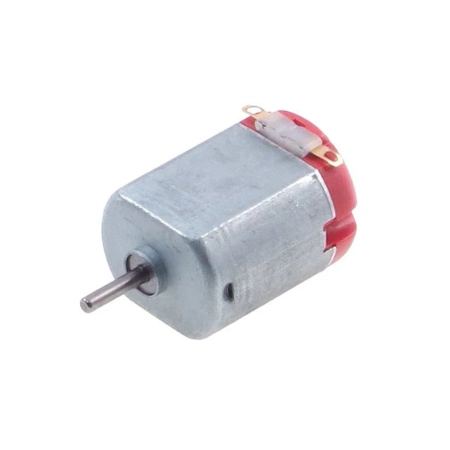

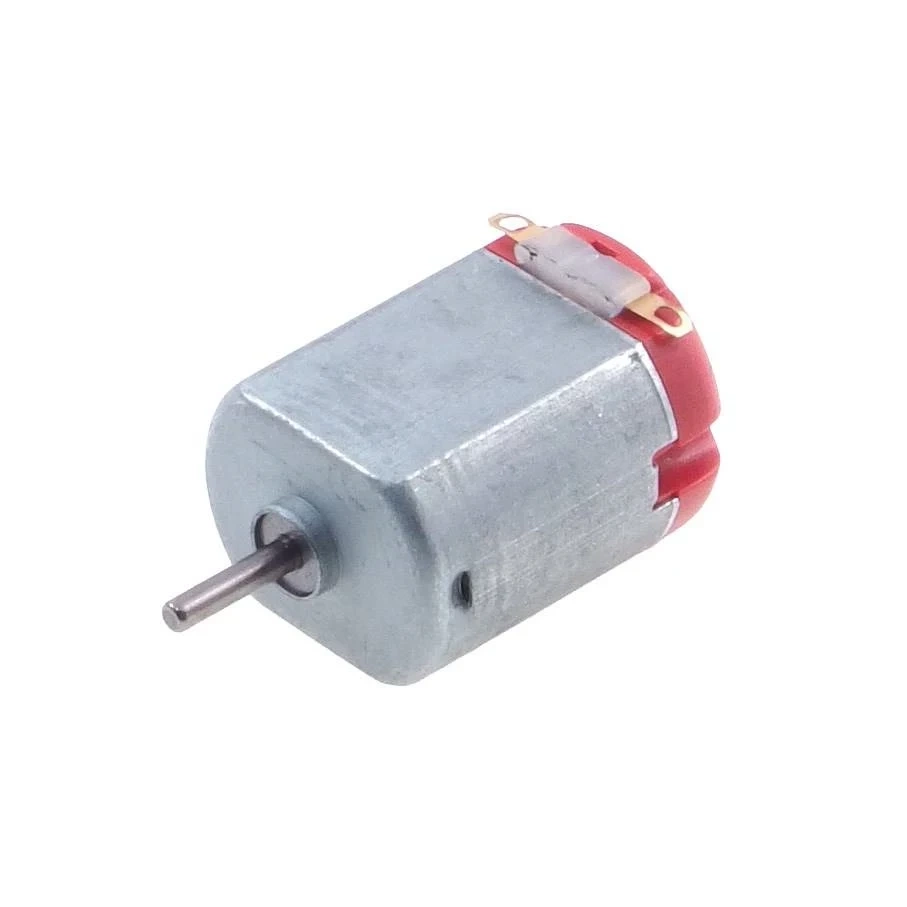

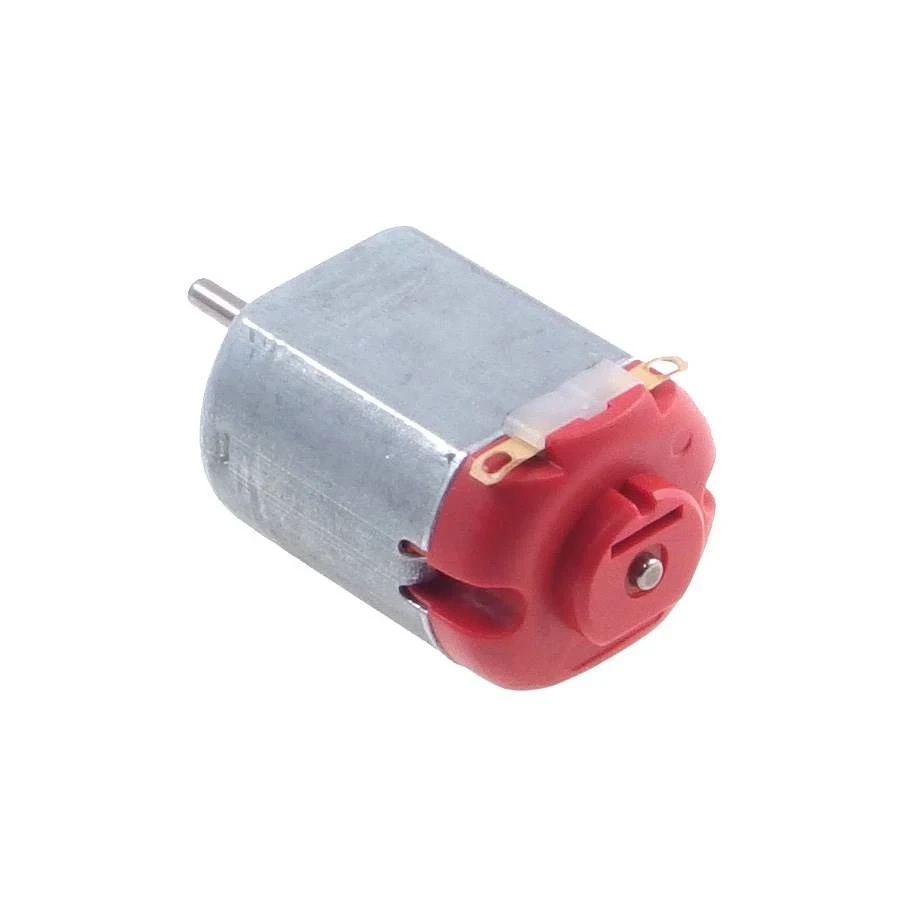

Silnik prądu stałego MT78 do lekkich mechanizmów obrotowych

Silnik prądu stałego bez przekładni, przeznaczony do napędu niewielkich mechanizmów obrotowych. Korpus jest prostopadłościenny 15 x 20 mm, długość bez wrzeciona wynosi 25 mm.

Wrzeciono ma 8 mm długości i 2 mm średnicy. Brak przekładni oznacza, że prędkość i moment zależą wprost od napięcia zasilania oraz od obciążenia na wale.

Specyfikacja techniczna

• typ: silnik prądu stałego bez przekładni
• napięcie zasilania: 3 V
• korpus: prostopadłościenny 15 x 20 mm
• długość korpusu bez wrzeciona: 25 mm
• długość wrzeciona: 8 mm
• średnica wrzeciona: 2 mm
• prąd jałowy: 300 mA przy 3 V
• masa: 17 g

Zasilanie 3 V i osadzenie elementu na wrzecionie

Napięcie 3 V odpowiada dwóm ogniwom po 1,5 V połączonym szeregowo, czyli najczęstszemu zasilaniu bateryjnemu w modelach i zabawkach. Silnik ruszy też przy niższym napięciu, tracąc proporcjonalnie na prędkości.

Wrzeciono o średnicy 2 mm daje wyraźnie większą sztywność niż wymiary poniżej milimetra i pozwala przenieść większy moment bez ryzyka wygięcia. Otwór 2 mm jest wymiarem katalogowym kół zębatych i pasowych, więc dobór elementu napędzanego jest prosty.

Podany prąd jałowy 300 mA przy 3 V dotyczy pracy bez obciążenia. Pod obciążeniem pobór rośnie, a w chwili rozruchu jest wielokrotnie wyższy, bo nieruchomy wirnik nie wytwarza siły przeciwelektromotorycznej ograniczającej prąd.
