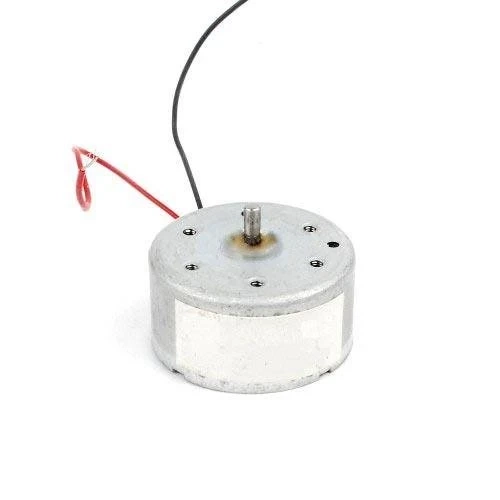

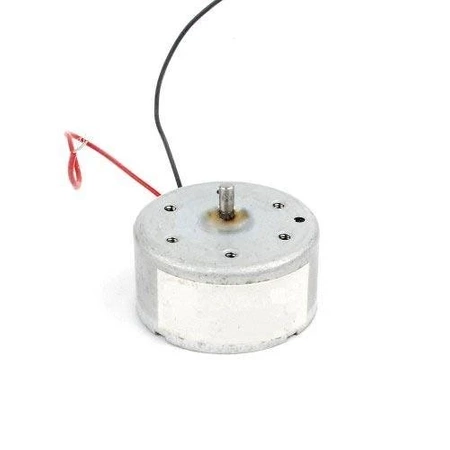

Silnik prądu stałego MT74 do lekkich mechanizmów obrotowych

Silnik prądu stałego bez przekładni, przeznaczony do napędu niewielkich mechanizmów obrotowych. Korpus jest cylindryczny o średnicy 24 mm, długość bez wrzeciona wynosi 12,5 mm.

Wrzeciono ma 6 mm długości i 2 mm średnicy. Brak przekładni oznacza, że prędkość i moment zależą wprost od napięcia zasilania oraz od obciążenia na wale.

Specyfikacja techniczna

• typ: silnik prądu stałego bez przekładni
• napięcie zasilania: 3 V
• korpus: cylindryczny o średnicy 24 mm
• długość korpusu bez wrzeciona: 12,5 mm
• długość wrzeciona: 6 mm
• średnica wrzeciona: 2 mm
• wyprowadzenia: dwa przewody o długości 6 cm

Zasilanie 3 V i osadzenie elementu na wrzecionie

Napięcie 3 V odpowiada dwóm ogniwom po 1,5 V połączonym szeregowo, czyli najczęstszemu zasilaniu bateryjnemu w modelach i zabawkach. Silnik ruszy też przy niższym napięciu, tracąc proporcjonalnie na prędkości.

Wrzeciono o średnicy 2 mm daje wyraźnie większą sztywność niż wymiary poniżej milimetra i pozwala przenieść większy moment bez ryzyka wygięcia. Otwór 2 mm jest wymiarem katalogowym kół zębatych i pasowych, więc dobór elementu napędzanego jest prosty.

Danych o prądzie jałowym producent nie podaje. Przy doborze zasilania warto przyjąć zapas kilkukrotny, bo prąd rozruchowy silnika bez przekładni jest wielokrotnie wyższy od prądu swobodnej pracy.
