Silnik prądu stałego MT92 do lekkich mechanizmów obrotowych

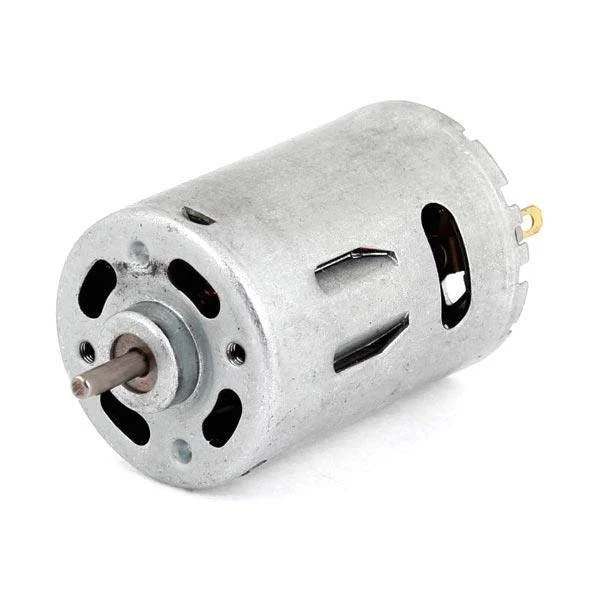

Silnik prądu stałego bez przekładni, przeznaczony do napędu niewielkich mechanizmów obrotowych. Korpus jest cylindryczny o średnicy 28 mm, długość bez wrzeciona wynosi 41 mm.

Wrzeciono ma 8 mm długości i 2 mm średnicy. Brak przekładni oznacza, że prędkość i moment zależą wprost od napięcia zasilania oraz od obciążenia na wale.

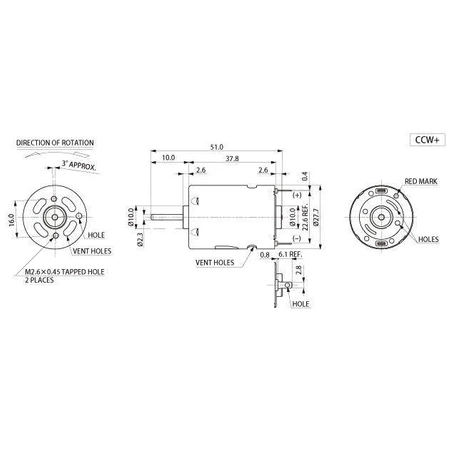

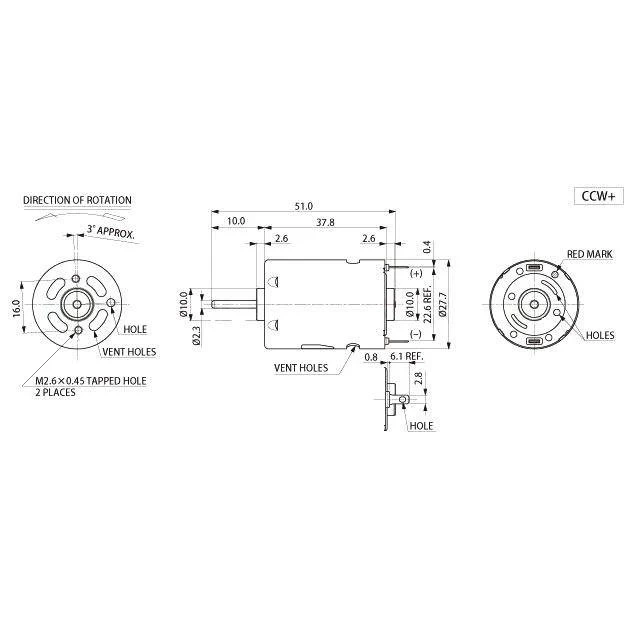

Specyfikacja techniczna

• typ: silnik prądu stałego bez przekładni
• napięcie zasilania: 3–6 V
• korpus: cylindryczny o średnicy 28 mm
• długość korpusu bez wrzeciona: 41 mm
• długość wrzeciona: 8 mm
• średnica wrzeciona: 2 mm

Zasilanie 3–6 V i osadzenie elementu na wrzecionie

Zakres 3–6 V pozwala dobrać punkt pracy do zadania: przy 3 V silnik obraca się wolniej i pobiera mniej prądu, przy 6 V osiąga pełną prędkość. Prędkość obrotowa silnika bez przekładni zmienia się w przybliżeniu proporcjonalnie do napięcia zasilania.

Wrzeciono o średnicy 2 mm daje wyraźnie większą sztywność niż wymiary poniżej milimetra i pozwala przenieść większy moment bez ryzyka wygięcia. Otwór 2 mm jest wymiarem katalogowym kół zębatych i pasowych, więc dobór elementu napędzanego jest prosty.

Danych o prądzie jałowym producent nie podaje. Przy doborze zasilania warto przyjąć zapas kilkukrotny, bo prąd rozruchowy silnika bez przekładni jest wielokrotnie wyższy od prądu swobodnej pracy.
