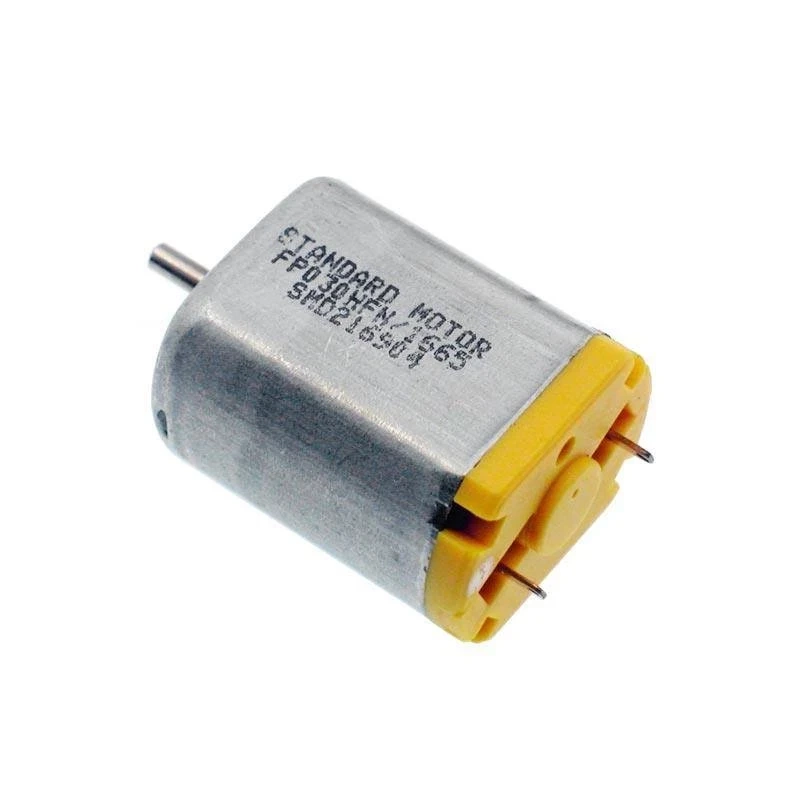

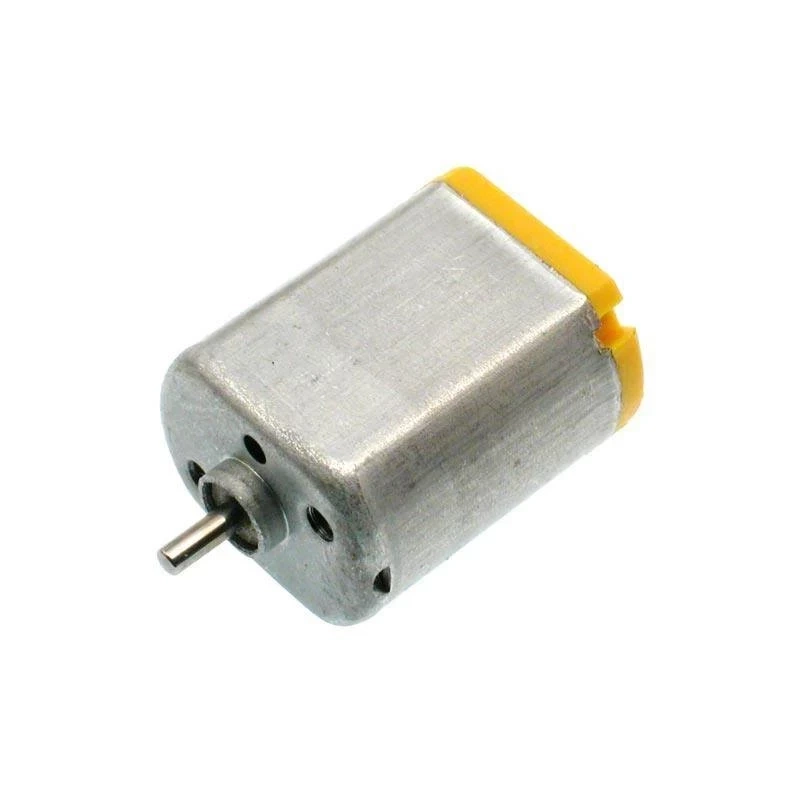

Silnik prądu stałego MT64 do lekkich mechanizmów obrotowych

Silnik prądu stałego bez przekładni, przeznaczony do napędu niewielkich mechanizmów obrotowych. Korpus jest prostopadłościenny 11,9 x 15,3 mm, długość bez wrzeciona wynosi 20,8 mm.

Wrzeciono ma 5,1 mm długości i 1,6 mm średnicy. Brak przekładni oznacza, że prędkość i moment zależą wprost od napięcia zasilania oraz od obciążenia na wale.

Specyfikacja techniczna

• typ: silnik prądu stałego bez przekładni
• napięcie zasilania: 3–6 V
• korpus: prostopadłościenny 11,9 x 15,3 mm
• długość korpusu bez wrzeciona: 20,8 mm
• długość wrzeciona: 5,1 mm
• średnica wrzeciona: 1,6 mm
• prąd jałowy: 30 mA przy 3 V

Zasilanie 3–6 V i osadzenie elementu na wrzecionie

Zakres 3–6 V pozwala dobrać punkt pracy do zadania: przy 3 V silnik obraca się wolniej i pobiera mniej prądu, przy 6 V osiąga pełną prędkość. Prędkość obrotowa silnika bez przekładni zmienia się w przybliżeniu proporcjonalnie do napięcia zasilania.

Wrzeciono o średnicy 1,6 mm nie jest wymiarem katalogowym kół modelarskich, które najczęściej mają otwór 1,5 albo 2 mm. Element napędzany trzeba więc rozwiercić albo osadzić na tulei.

Podany prąd jałowy 30 mA przy 3 V dotyczy pracy bez obciążenia. Pod obciążeniem pobór rośnie, a w chwili rozruchu jest wielokrotnie wyższy, bo nieruchomy wirnik nie wytwarza siły przeciwelektromotorycznej ograniczającej prąd.
