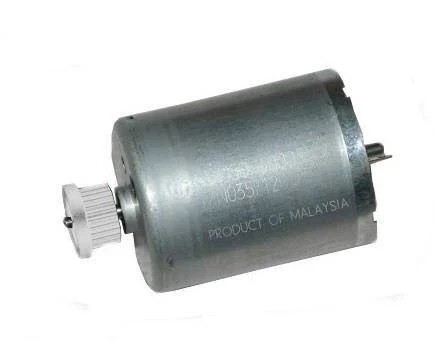

Silnik prądu stałego C9050 do lekkich mechanizmów obrotowych

Silnik prądu stałego bez przekładni, przeznaczony do napędu niewielkich mechanizmów obrotowych. Korpus jest cylindryczny o średnicy 24,5 mm, długość bez wrzeciona wynosi 31 mm.

Wrzeciono ma 8 mm długości i 2 mm średnicy. Brak przekładni oznacza, że prędkość i moment zależą wprost od napięcia zasilania oraz od obciążenia na wale.

Specyfikacja techniczna

• typ: silnik prądu stałego bez przekładni
• napięcie zasilania: 18 V
• korpus: cylindryczny o średnicy 24,5 mm
• długość korpusu bez wrzeciona: 31 mm
• długość wrzeciona: 8 mm
• średnica wrzeciona: 2 mm

Zasilanie 18 V i osadzenie elementu na wrzecionie

Napięcie 18 V odpowiada zasilaczom i pakietom akumulatorowym stosowanym w narzędziach. Silnik nawinięto pod to napięcie, więc zasilany niżej obraca się wolniej, ale nie ulega uszkodzeniu.

Wrzeciono o średnicy 2 mm daje wyraźnie większą sztywność niż wymiary poniżej milimetra i pozwala przenieść większy moment bez ryzyka wygięcia. Otwór 2 mm jest wymiarem katalogowym kół zębatych i pasowych, więc dobór elementu napędzanego jest prosty.

Danych o prądzie jałowym producent nie podaje. Przy doborze zasilania warto przyjąć zapas kilkukrotny, bo prąd rozruchowy silnika bez przekładni jest wielokrotnie wyższy od prądu swobodnej pracy.
