Silnik krokowy 0.5A, 20om, 200 krok/obr, bipolarny 4 przewody

Silnik krokowy, model JK35HY28 0504 [Hybrid Stepper Motor NEMA14]

• silnik bipolarny
• standard NEMA14
• pobór prądu cewki 0.5A
• rezystancja cewki 20Ω
• indukcyjność uzwojenia 13.5mH
• moment trzymający 1 kg*cm
• 200 kroków na obrót
• krok 1.8°

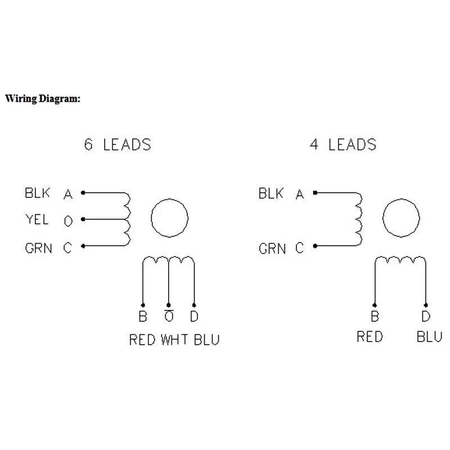

• wyprowadzenia: 4 przewody

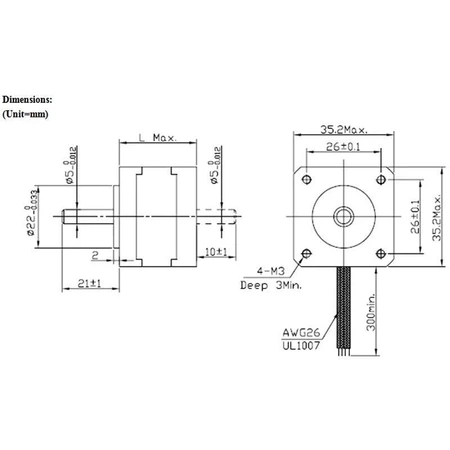

• wymiary 35x35x28mm (bez wału)
• średnica wału 5mm
• masa 0.14kg

Silnik krokowy wykonuje ruch obrotowy w określonych, precyzyjnych krokach. Każdy impuls elektryczny powoduje obrót silnika o jeden krok. Dzięki temu możliwe jest precyzyjne pozycjonowanie elementów mechanicznych.

Zastosowania:

• Drukarki 3D: Napęd osi X, Y, Z
• Maszyny CNC: Napęd osi
• Roboty: Napęd ramion
• Zawory i aktuatory: Precyzyjne pozycjonowanie
• Systemy automatyki: Sterowanie ruchem

Standard NEMA - Co to znaczy? NEMA jest skrótem od National Electrical Manufacturers Association (Narodowe Stowarzyszenie Producentów Sprzętu Elektrycznego). Jest to amerykańska organizacja, która opracowuje standardy techniczne dla różnych urządzeń elektrycznych, w tym silników.

Dlaczego standardy NEMA są ważne?

• Ujednolicenie: Dzięki standardom NEMA producenci wytwarzają urządzenia o znormalizowanych wymiarach i parametrach, co ułatwia ich wymianę i integrację z innymi urządzeniami.
• Kompatybilność: Dzięki standardom NEMA różne urządzenia różnych producentów są ze sobą kompatybilne, co ułatwia projektowanie i budowę systemów.
• Bezpieczeństwo: Standardy NEMA określają wymagania dotyczące bezpieczeństwa, co zapewnia, że urządzenia są bezpieczne w użytkowaniu.

W przypadku silników elektrycznych standardy NEMA określają przede wszystkim:

• Wymiary obudowy: Liczby w oznaczeniu NEMA (np. NEMA 17, NEMA 23) odnoszą się do wymiarów czołowej płyty silnika w calach.
• Mocowanie: Standardy określają sposób mocowania silnika do innych elementów, np. za pomocą otworów montażowych.
• Wykonanie: Standardy określają wymagania dotyczące materiałów, izolacji i innych elementów konstrukcyjnych silnika.
