Selektor wejść audio stereo 4 wejścia 1 wyjście RCA - PCB do projektu AVT 3240
- Przekaźnikowy selektor audio stereo pozwala przełączać cztery źródła sygnału na jedno wyjście albo rozdzielać jeden sygnał na cztery wyjścia. AVT3240 A zawiera płytkę PCB, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.

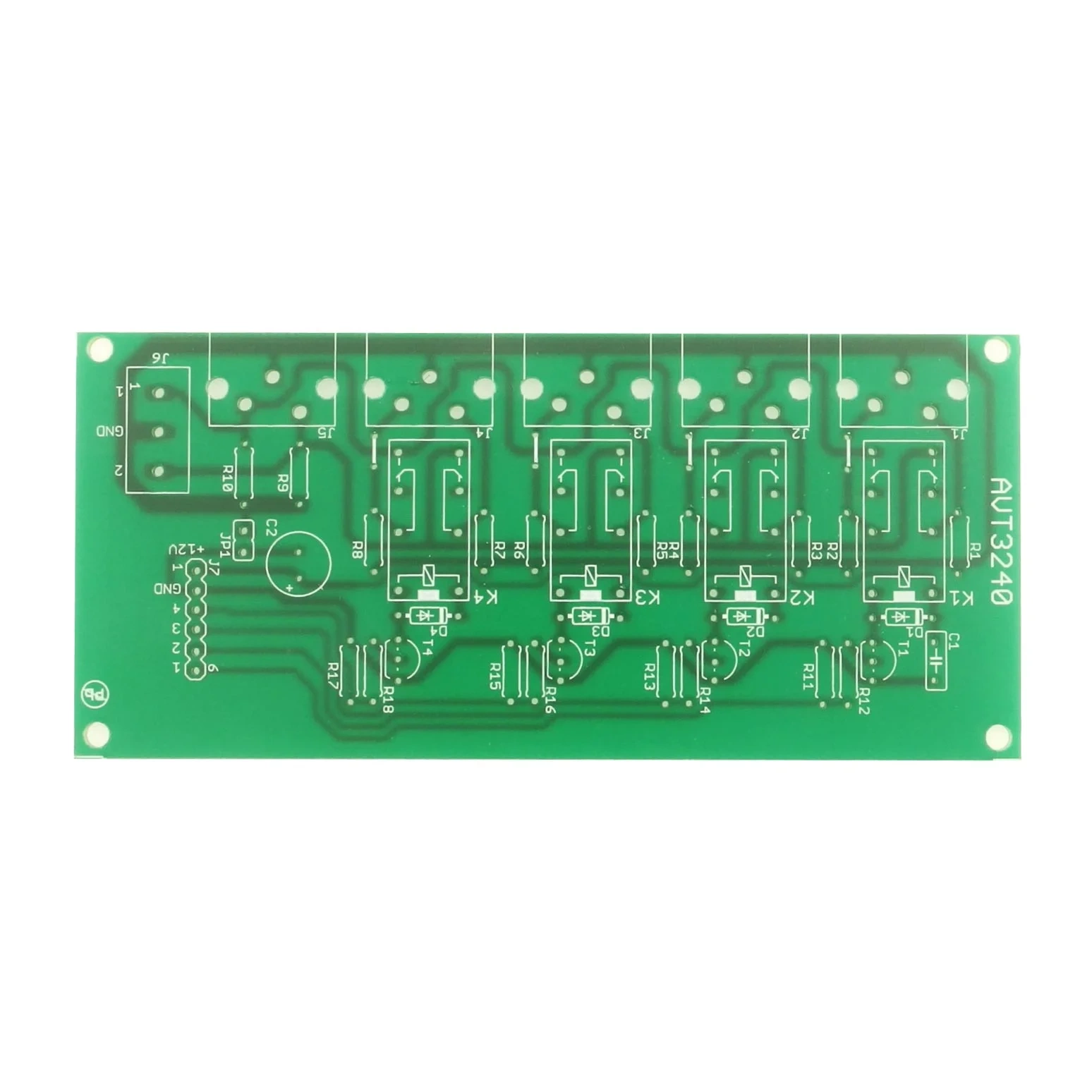

Przekaźnikowy selektor audio stereo - płytka PCB do AVT3240
Płytka PCB do wykonania selektora audio stereo z pięcioma podwójnymi gniazdami RCA i sterowaniem przekaźnikowym.
Wybór źródła audio bez prowadzenia sygnału przez przełącznik mechaniczny
AVT3240 to przekaźnikowy selektor sygnału audio stereo. Umożliwia wybór jednego z czterech źródeł i podanie go na wspólne wyjście albo pracę odwrotną: jedno wejście można przełączać na cztery wyjścia.
Każdy tor jest przełączany przez osobny przekaźnik sterowany tranzystorem. Sterowanie odbywa się przez złącze J7, a sygnał audio jest dostępny na gniazdach RCA oraz na złączu śrubowym J6. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT3240
Selektor audio stereo z czterema torami przekaźnikowymi, złączami RCA, wyjściem śrubowym i sterowaniem przez J7.
| Kod projektu | AVT3240 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | przekaźnikowy selektor audio stereo |
| Konfiguracja pracy | 4 wejścia stereo na 1 wyjście albo 1 wejście stereo na 4 wyjścia |
| Złącza audio | 5 podwójnych gniazd RCA oraz złącze śrubowe J6 |
| Sterowanie | złącze J7, przełącznik 1×4 pozycje lub układ sterujący |
| Zakres napięcia sterującego | od około 1,8 V do około 24 V |
| Zasilanie przekaźników | 12 V DC |
| Pobór prądu | około 17 mA po załączeniu jednego przekaźnika, niemal zerowy przy wyłączonych przekaźnikach |
| Wymiary płytki PCB | 77×28 mm |
Wersja
AVT3240 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1–R10: 10 kΩ
- R11, R13, R15, R17: 10 kΩ
- R12, R14, R16, R18: 3,3 kΩ
- C1: 100 nF
- C2: 220 µF / 25 V
- D1–D4: 1N4148
- T1–T4: BC548 lub podobny
- J1–J5: gniazdo RCA pionowe
- J6: ARK3 5 mm
- J7: goldpin 1×6
- JP1: goldpin 1×2 + zworka
- K1–K4: JRC27F/12 S
- Drut na zwory
Notes
Przed montażem elementów należy wlutować cztery zworki z drutu znajdujące się w okolicy przekaźników.
Zworka JP1 służy do połączenia masy sygnałowej i masy sterującej. Takie połączenie bywa potrzebne, aby ograniczyć przenikanie zakłóceń do toru audio.
Styki NC przekaźników obciążają nieużywane wejścia rezystorami R1–R8. Rezystory R9 i R10 mogą obciążać wybrane źródło oraz ściągać wyjście selektora do masy podczas przełączania, ograniczając stuki w głośnikach.
Prawidłowo zmontowany układ nie wymaga dodatkowych czynności uruchomieniowych i jest gotowy do pracy po podaniu zasilania 12 V DC oraz sygnałów sterujących.
Uwaga: do złącza zasilania należy podać 12 V DC, a na wejścia sterujące nie należy podawać napięcia wyższego niż około 24 V. Przed podłączeniem do wzmacniacza warto sprawdzić konfigurację mas, kierunek diod, poprawność sterowania przekaźnikami i brak zwarć w torze audio.
Najczęściej zadawane pytania
AVT3240 A zawiera wyłącznie płytkę PCB do projektu selektora audio. Elementy elektroniczne z wykazu należy skompletować osobno.
Do przełączania czterech źródeł audio stereo na jedno wyjście albo do przełączania jednego sygnału stereo na cztery wyjścia.
Nie. Układ pracuje sprzętowo na przekaźnikach, tranzystorach i elementach pasywnych.
Wyboru dokonuje się przez podanie napięcia na odpowiednie wejście złącza J7, na przykład z przełącznika 1×4 pozycje albo z układu sterującego.
Układ wymaga zasilania 12 V DC do przekaźników oraz części sterującej.
