Selektor wejść audio stereo 4 wejścia 1 wyjście RCA - KIT AVT 3240
- Przekaźnikowy selektor audio stereo przełącza cztery tory sygnałowe bez prowadzenia audio przez klasyczny przełącznik obrotowy. AVT3240 B to KIT DIY z płytką PCB i elementami do lutowania.
Przekaźnikowy selektor audio stereo - KIT DIY AVT3240
Zestaw elementów do wykonania selektora audio stereo z przekaźnikami, gniazdami RCA i sterowaniem 1×4.
KIT selektora do przedwzmacniacza, wzmacniacza lub przełącznika audio
AVT3240 umożliwia przełączanie sygnału audio stereo za pomocą przekaźników. W podstawowej konfiguracji wybiera jedno z czterech wejść i podaje je na wspólne wyjście.
Układ może pracować także odwrotnie, jako przełącznik jednego wejścia na cztery wyjścia. Sygnał stereo jest dostępny na gniazdach RCA, a wybrany tor można wyprowadzić również przez złącze śrubowe. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania selektora audio.
Karta techniczna
AVT3240

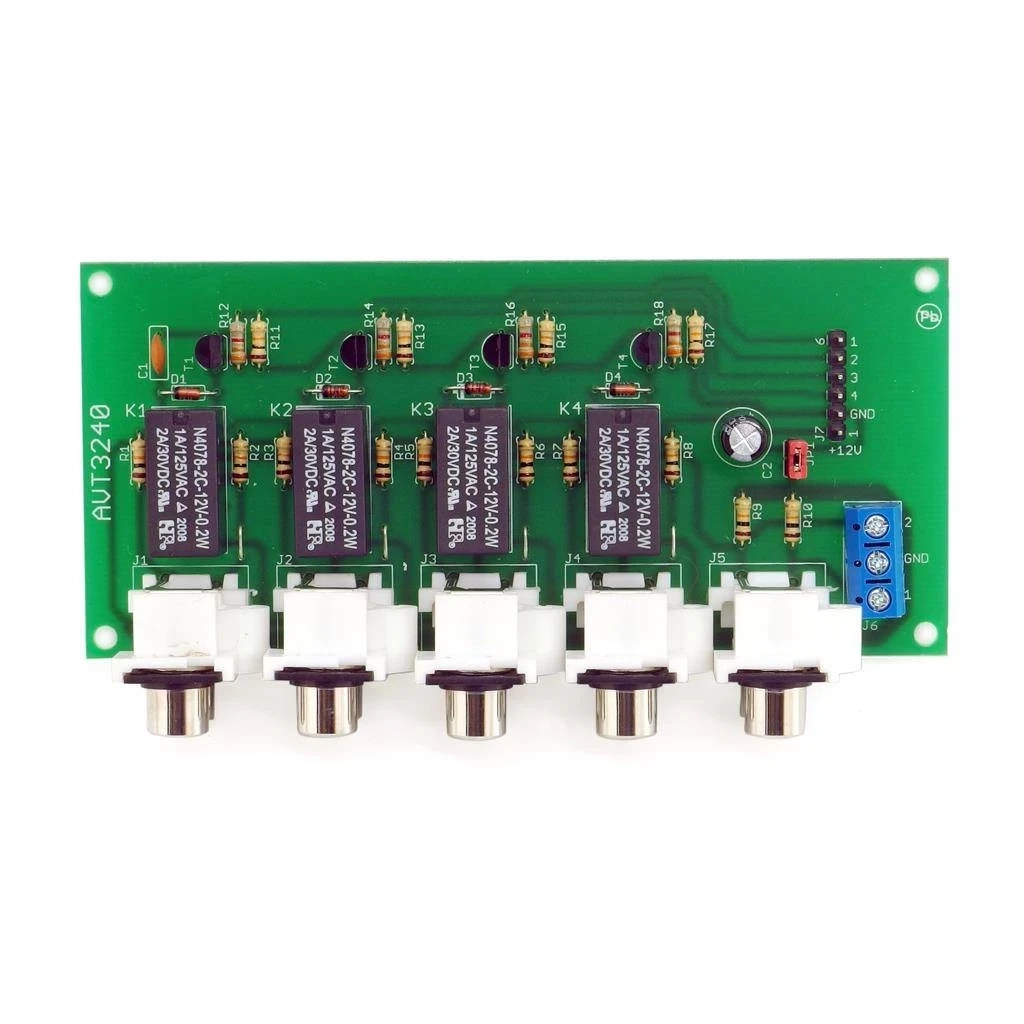

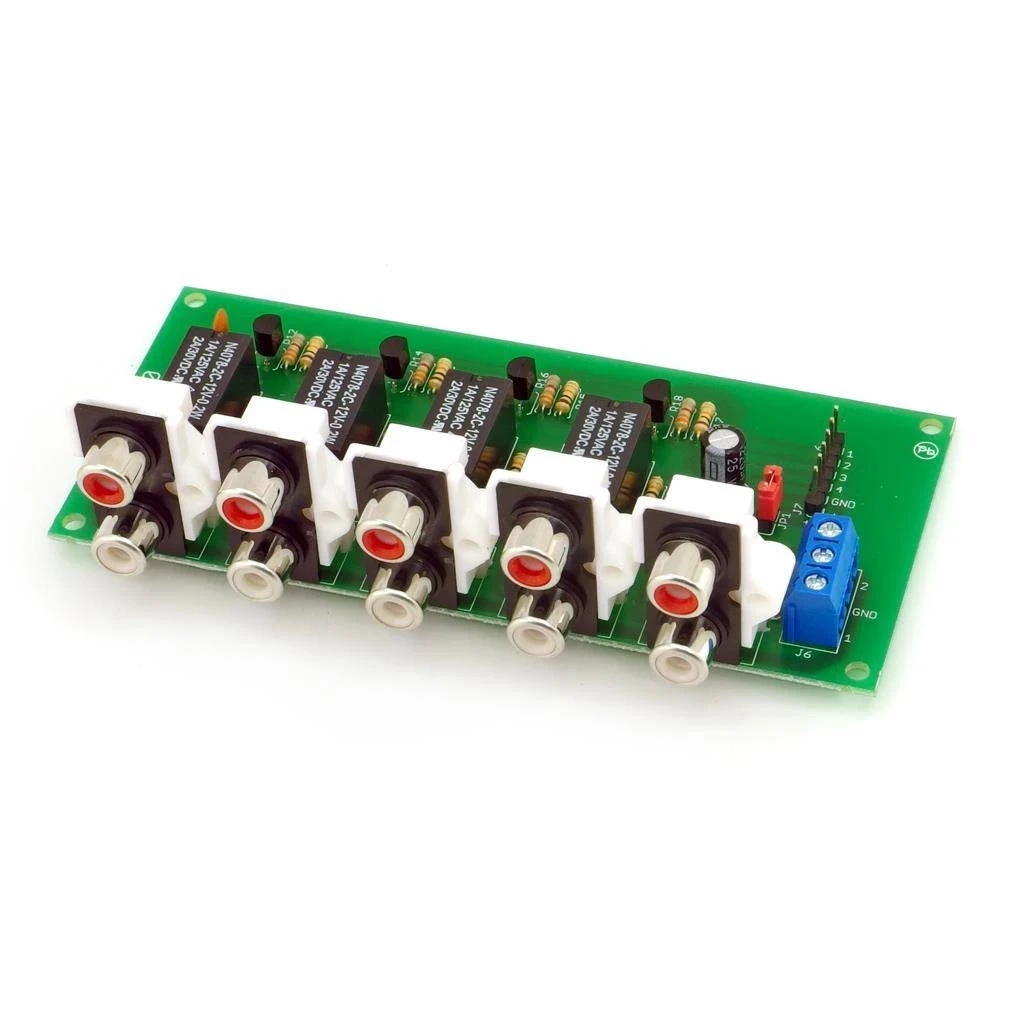

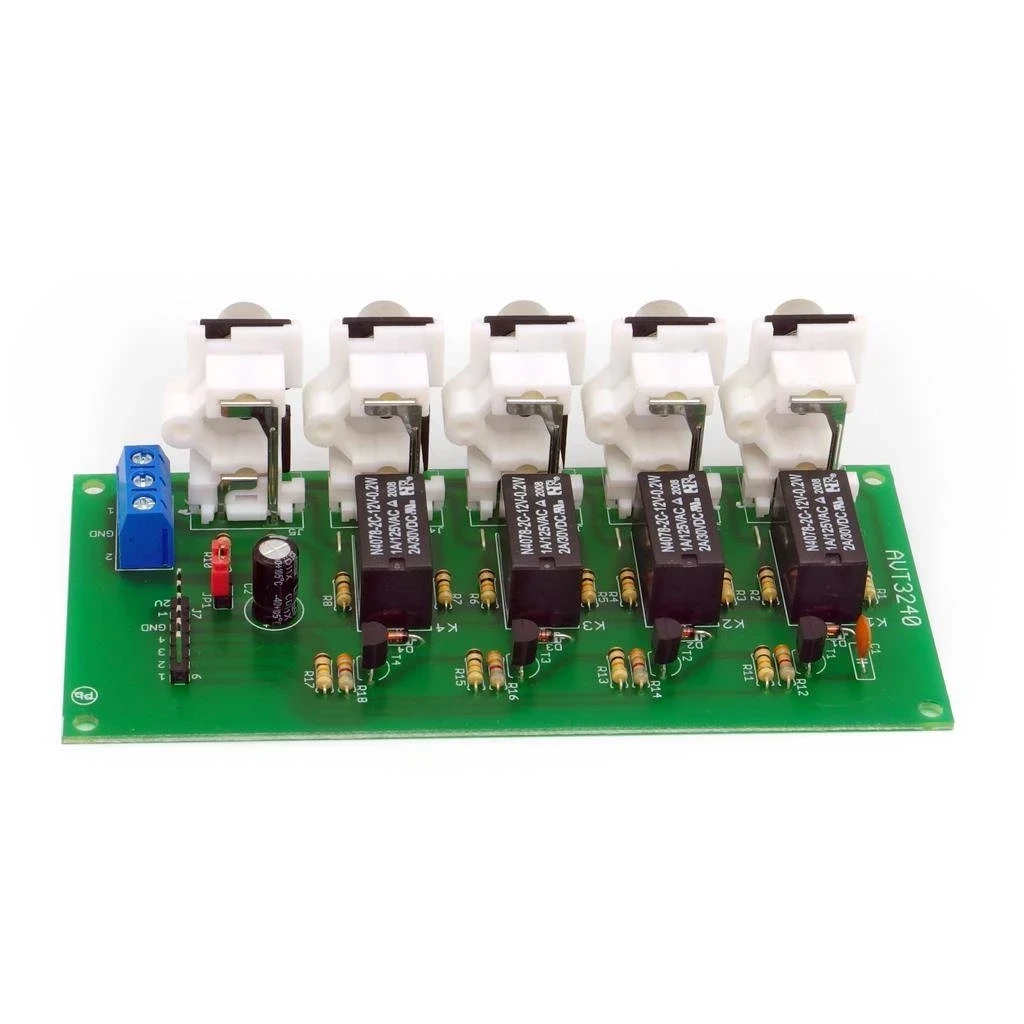

KIT przekaźnikowego selektora audio stereo z pięcioma podwójnymi gniazdami RCA i sterowaniem przez J7.
| Kod projektu | AVT3240 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | przekaźnikowy selektor audio stereo |
| Konfiguracja pracy | 4 wejścia stereo na 1 wyjście albo 1 wejście stereo na 4 wyjścia |
| Złącza audio | 5 podwójnych gniazd RCA oraz złącze śrubowe J6 |
| Sterowanie | złącze J7, przełącznik 1×4 pozycje lub układ sterujący |
| Zakres napięcia sterującego | od około 1,8 V do około 24 V |
| Zasilanie przekaźników | 12 V DC |
| Pobór prądu | około 17 mA po załączeniu jednego przekaźnika, niemal zerowy przy wyłączonych przekaźnikach |
| Wymiary płytki PCB | 77×28 mm |
Wersja

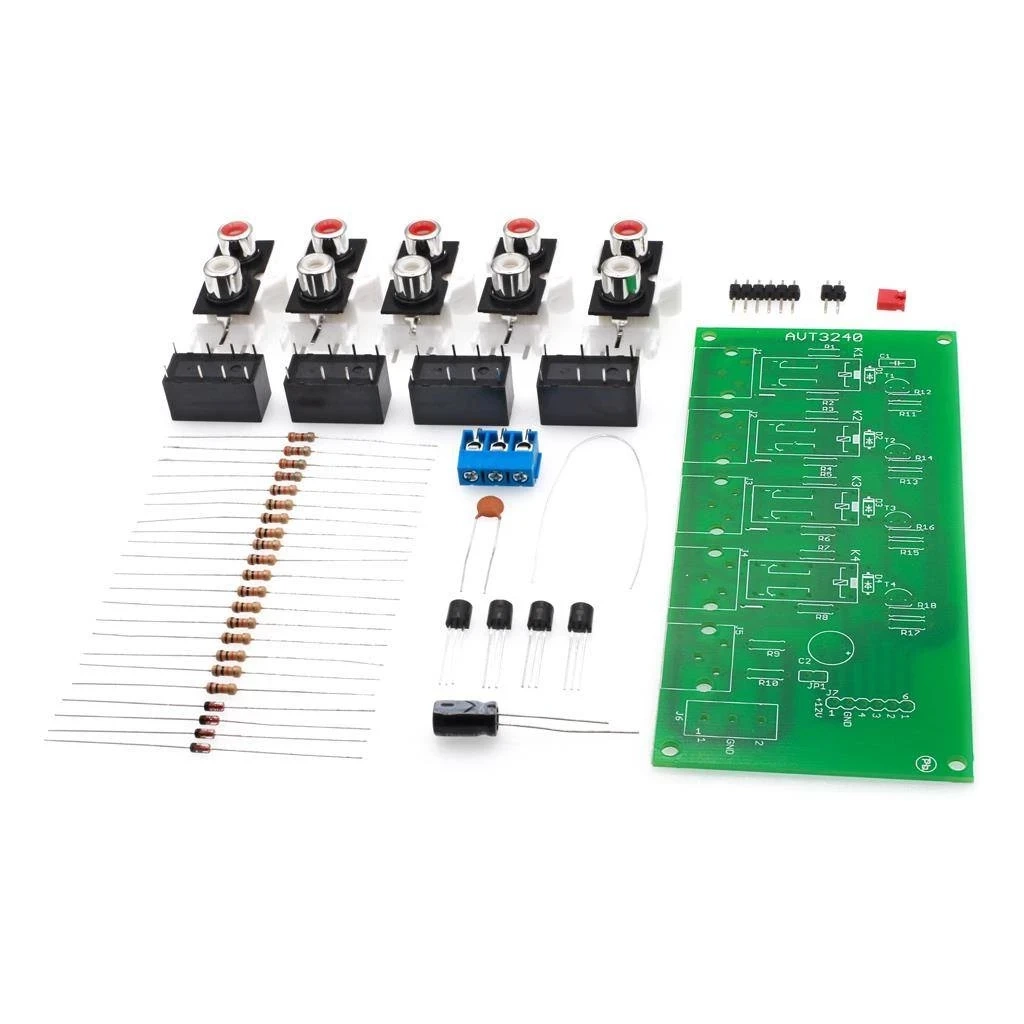

AVT3240 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania selektora audio.
Notes
Montaż należy rozpocząć od czterech zworek drutowych oraz elementów najniższych, a następnie przejść do elementów większych, przekaźników i gniazd RCA.
Do wyprowadzeń J7 oznaczonych +12 V i GND należy podać zasilanie 12 V DC. Pozostałe cztery wyprowadzenia załączają odpowiednie przekaźniki K1–K4.
Przy sterowaniu przełącznikiem 1×4 pozycje trzeba zadbać o to, aby w danym momencie załączony był tylko jeden tor sygnałowy.
Złącze J6 pozwala wyprowadzić wybrany sygnał przewodami; zacisk 1 odpowiada dolnemu gniazdu RCA, a zacisk 2 górnemu gniazdu RCA.
Uwaga: przed podłączeniem toru audio należy sprawdzić zasilanie 12 V DC, działanie przekaźników, ustawienie JP1 oraz poprawność masy sygnałowej. Błędne podłączenie może powodować przydźwięk, stuki w głośnikach albo nieprawidłowe przełączanie źródeł.
Najczęściej zadawane pytania
AVT3240 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania selektora audio.
Do przełączania źródeł audio stereo w przedwzmacniaczu, wzmacniaczu, panelu wejść albo zewnętrznym przełączniku sygnału.
Nie. Selekcja odbywa się sprzętowo przez tranzystory i przekaźniki, bez mikrokontrolera i bez programu.
Tak. Dokumentacja pokazuje zarówno tryb 4 wejścia na 1 wyjście, jak i tryb 1 wejście na 4 wyjścia.
Układ wymaga zasilania 12 V DC. Po załączeniu jednego przekaźnika pobór prądu wynosi około 17 mA.
