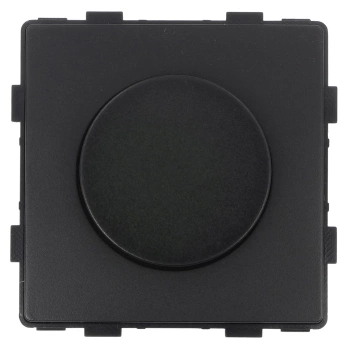

Ściemniacz 500W (80W LED) czarny podtynkowy (moduł bez ramki) - TAWOIA Glass

Moduł ściemniacza/dimmera TAWOIA Glass, montaż podtynkowy

W połączeniu z ramką ze szkła kwarcowego, dostępną w naszej ofercie serii TAWOIA Glass, osiągamy estetyczne i niezawodne rozwiązanie mechanicznego (ręcznego) regulowania intensywności oświetlenia (zarówno żarówki jak i LED), szybkości obrotów wentylatora sufitowego, itp. Moduł może być zamontowany w ramce pojedynczej, jak i w dowolnej wielokrotnej ramce serii TAWOIA Glass.

Specyfikacja

• Produkt: Ściemniacz / dimmer / regulator obrotów
• Typ: regulator obrotowy z funkcją wyłącznika w skrajnym lewym położeniu
• Kolor: czarny
• Napięcie zasilania: 230 V AC/50 Hz
• Maksymalne obciążenie: 500 W (dla LED 80 W)
• Moduł przeznaczony do montażu w standardowej puszce podtynkowej fi 60 mm
• Stopień ochrony IP20
• Certyfikaty: CE EAC RoHS

Instrukcja montażu: moduł + ramka (ramkę należy dokupić oddzielnie)

1. Montaż modułu – wprowadź moduł dimmera do metalowej ramki, która jest w komplecie z ramką szklaną. Uwaga: oznaczenie "CE RoHS" ma być od strony ściany. Moduł zamontuj z wyczuciem na wcisk. Prawidłowo zamontowany moduł w metalowej ramce tworzy z nią stabilną całość.
2. Wykonaj podłączenie przewodów do odpowiednich zacisków zgodnie ze schematem połączeń elektrycznych.
3. Ramkę metalową z modułem umieść w ścianie i przykręć wkrętami (wkręty są w opakowaniu z modułem).
4. Do ramki metalowej przymocuj na wcisk ramkę szklaną.

W ofercie posiadamy szklane ramki pojedyncze i wielokrotne w 4 kolorach (złoty, szary, czarny i biały)

Schemat połączeń elektrycznych

Do montażu polecamy puszki podtynkowe fi 60mm:
