Ściągacz izolacji do przewodów AWG 20–10, kabli RG59/RG6 i przewodów niskonapięciowych Ø8–13 mm ProsKit CP-511A

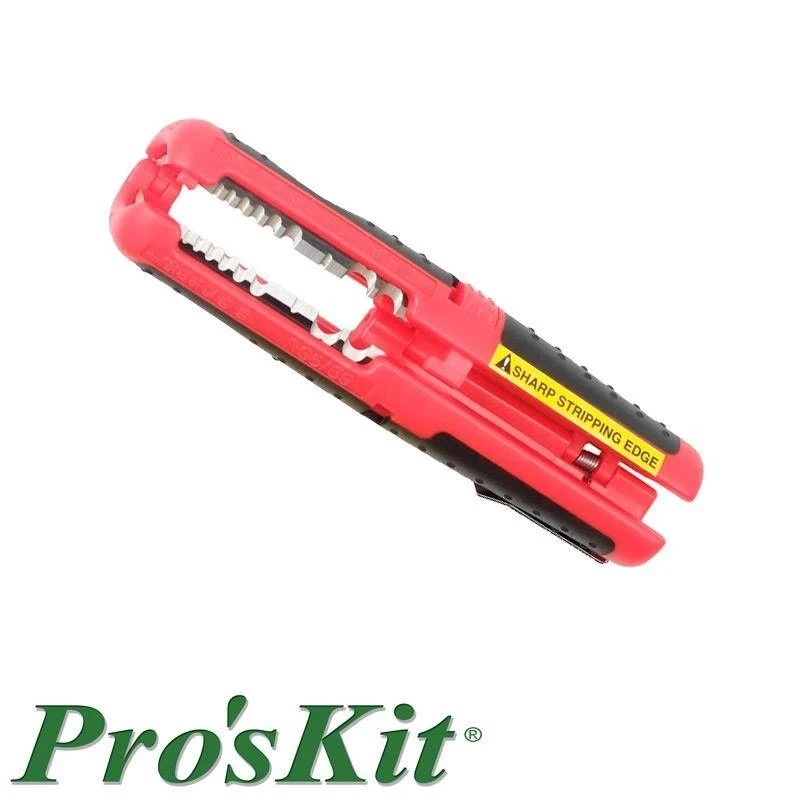

Ściągacz izolacji Pro'sKit CP-511A do przewodów AWG 20–10 i kabli RG59/RG6

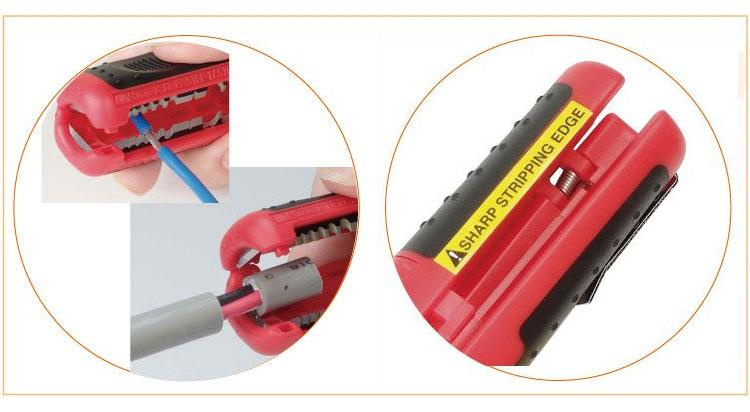

Pro'sKit CP-511A to uniwersalne narzędzie do zdejmowania izolacji z przewodów jednożyłowych i wielożyłowych w zakresie AWG 20–10, kabli koncentrycznych RG59/RG6 oraz przewodów niskonapięciowych o średnicy 8–13 mm. Konstrukcja składana z blokadą bezpieczeństwa i sprężyną samootwierającą ułatwia pracę podczas montażu, serwisu i przygotowywania przewodów do połączeń elektrycznych lub instalacyjnych.
Najważniejsze cechy
- obsługa przewodów AWG 20/18/16/14/12/10
- zakres przekrojów: 0,5 / 1,0 / 2,5 / 4,0 / 6,0 mm²
- możliwość zdejmowania izolacji z kabli koncentrycznych RG59 i RG6
- przystosowany do przewodów niskonapięciowych Ø8–13 mm
- ostrze wykonane ze stali SK5
- korpus z ABS i TPR
- składana, dwuczęściowa konstrukcja
- sprężyna samootwierająca
- blokada bezpieczeństwa
- izolowane, antypoślizgowe uchwyty
- klips do noszenia w kieszeni lub przy pasku
Zastosowania
Narzędzie CP-511A sprawdzi się przy przygotowywaniu przewodów w pracach elektrycznych, serwisowych, instalacyjnych i warsztatowych. Może być używane do zdejmowania izolacji z typowych przewodów miedzianych, kabli koncentrycznych oraz przewodów niskonapięciowych stosowanych w instalacjach sterowania, zasilania pomocniczego, RTV lub CCTV.
- obróbka przewodów elektrycznych AWG 20–10
- przygotowanie kabli RG59 i RG6 do montażu złączy
- prace przy instalacjach niskonapięciowych
- serwis urządzeń elektrycznych i elektronicznych
- montaż przewodów w warsztacie, instalacjach domowych i systemach technicznych
- prace terenowe dzięki kompaktowej konstrukcji i klipsowi transportowemu
Specyfikacja techniczna
| Model | CP-511A |
| Producent | Pro'sKit |
| Typ narzędzia | ściągacz izolacji / stripper |
| Zakres AWG | 20 / 18 / 16 / 14 / 12 / 10 AWG |
| Zakres przekrojów | 0,5 / 1,0 / 2,5 / 4,0 / 6,0 mm² |
| Obsługiwane kable koncentryczne | RG59 / RG6 |
| Obsługiwane przewody niskonapięciowe | Ø8–13 mm |
| Materiał ostrza | stal SK5 |
| Materiał korpusu | ABS + TPR |
| Długość całkowita | 125 mm |
| Konstrukcja | składana, dwuczęściowa |
| Sprężyna samootwierająca | tak |
| Blokada bezpieczeństwa | tak |
| Uchwyty | izolowane, antypoślizgowe |
| Klips do noszenia | tak |
| Opakowanie | blister |
Wiedza techniczna i praktyczne wskazówki
Podczas zdejmowania izolacji kluczowe jest dobranie odpowiedniego gniazda do przekroju przewodu. Zbyt małe gniazdo może naciąć żyłę, a zbyt duże nie usunie izolacji prawidłowo. W przewodach miedzianych nawet częściowe uszkodzenie żyły zmniejsza jej przekrój roboczy i może pogorszyć trwałość połączenia.
Przy kablach RG59 i RG6 należy zwrócić uwagę na warstwową budowę przewodu koncentrycznego: żyłę centralną, dielektryk, ekran oraz płaszcz zewnętrzny. Nieprawidłowe nacięcie ekranu lub żyły centralnej może zwiększyć tłumienie sygnału albo powodować niestabilny kontakt po zamontowaniu złącza.
Na co zwrócić uwagę przed zakupem
- model obsługuje przewody AWG 20–10, czyli przekroje od 0,5 do 6,0 mm²,
- narzędzie jest przeznaczone także do kabli RG59/RG6 oraz przewodów niskonapięciowych Ø8–13 mm,
- przed pracą należy dobrać odpowiedni rowek do średnicy lub przekroju przewodu,
- blokada bezpieczeństwa ułatwia przechowywanie narzędzia w skrzynce lub torbie monterskiej,
- klips transportowy będzie przydatny przy pracy terenowej i instalacyjnej.
Najczęściej zadawane pytania
Narzędzie jest przeznaczone do przewodów AWG 20–10, kabli koncentrycznych RG59/RG6 oraz przewodów niskonapięciowych o średnicy 8–13 mm.
Tak, model obsługuje kable koncentryczne RG59 i RG6, stosowane m.in. w instalacjach RTV, CCTV i sygnałowych.
Tak, CP-511A ma blokadę bezpieczeństwa oraz sprężynę samootwierającą, co ułatwia obsługę i przechowywanie.
Ostrze wykonano ze stali SK5, często stosowanej w narzędziach tnących i strippingowych.
