Rozgałęziacz zasilania z szybkozłączkami - zlutowany KIT AVT 3175
- Rozgałęziacz zasilania rozprowadza napięcie z jednego zasilacza do kilku odbiorników przez szybkozłączki i gniazda DC. AVT3175 C to zlutowany układ do poprawnego podłączenia, sprawdzenia polaryzacji i integracji w instalacji lub stanowisku testowym.

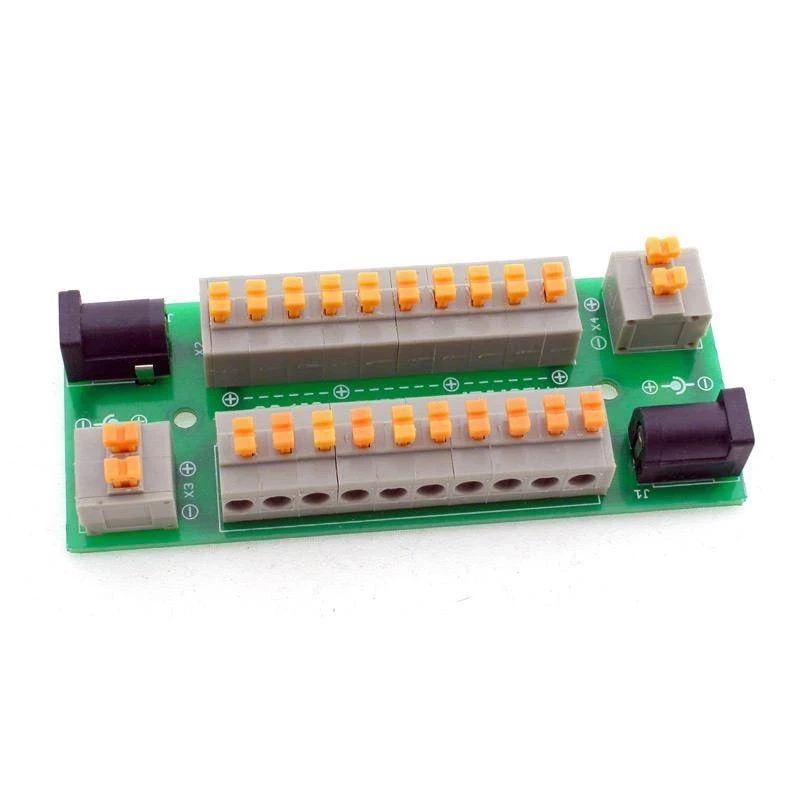

Rozgałęziacz zasilania z szybkozłączkami - zlutowany AVT3175
Zlutowany rozdzielacz zasilania do podłączenia kilku odbiorników do jednego źródła napięcia.
Zlutowany moduł do rozdzielania zasilania
AVT3175 to bierny rozgałęziacz zasilania, który pozwala podłączyć kilka odbiorników do jednego zasilacza. Może pracować z zasilaczem wtyczkowym, zasilaczem laboratoryjnym albo jako element prostej instalacji niskonapięciowej.
Zasilanie można doprowadzić przez gniazdo DC 2.1/5.5, gniazdo DC 2.5/5.5 albo przez zaciski sprężynowe. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia, sprawdzenia polaryzacji i integracji w instalacji, obudowie albo stanowisku testowym.
Karta techniczna
AVT3175
Zlutowany bierny rozgałęziacz zasilania z szybkozłączkami sprężynowymi oraz gniazdami DC 2.1/5.5 i 2.5/5.5.
| Kod projektu | AVT3175 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | bierny rozgałęziacz zasilania |
| Złącza sprężynowe | 12 szt., 2-torowe |
| Gniazda DC | DC 2.1/5.5 i DC 2.5/5.5 |
| Połączenia na płytce | stałe połączenia elektryczne między złączami |
| Przykładowe zastosowania | czujniki, kamery CCTV, taśmy LED, stanowisko warsztatowe |
| Możliwość łączenia płytek | tak, przez złącza DC lub zaciski |
| Wymiary płytki PCB | 91×37 mm |

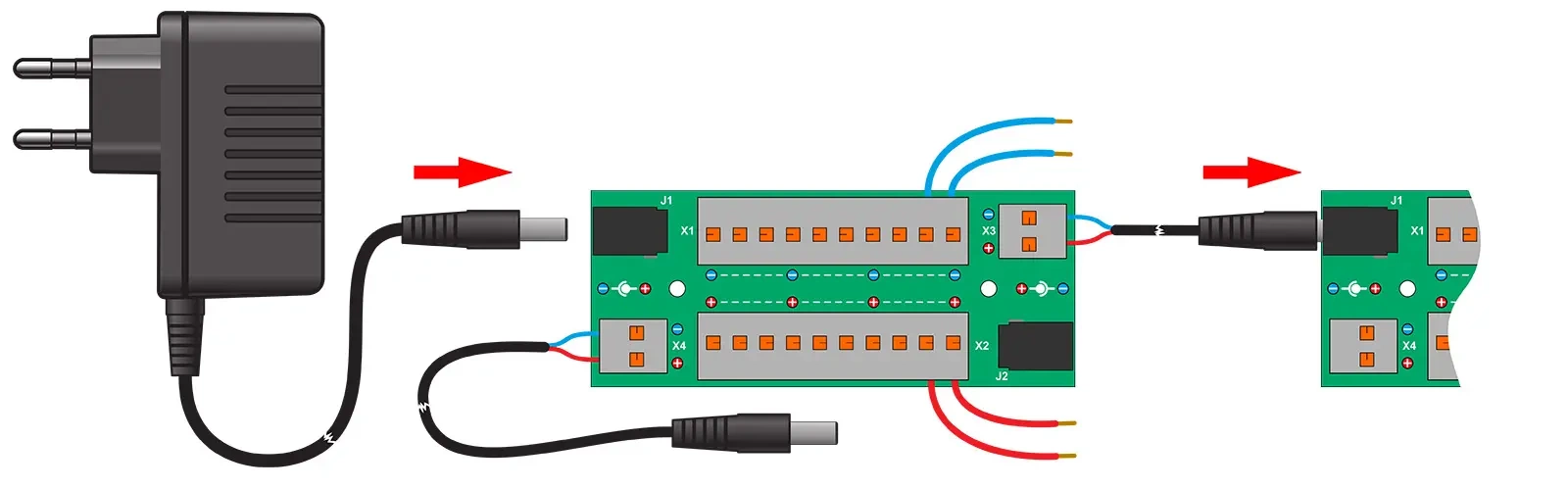

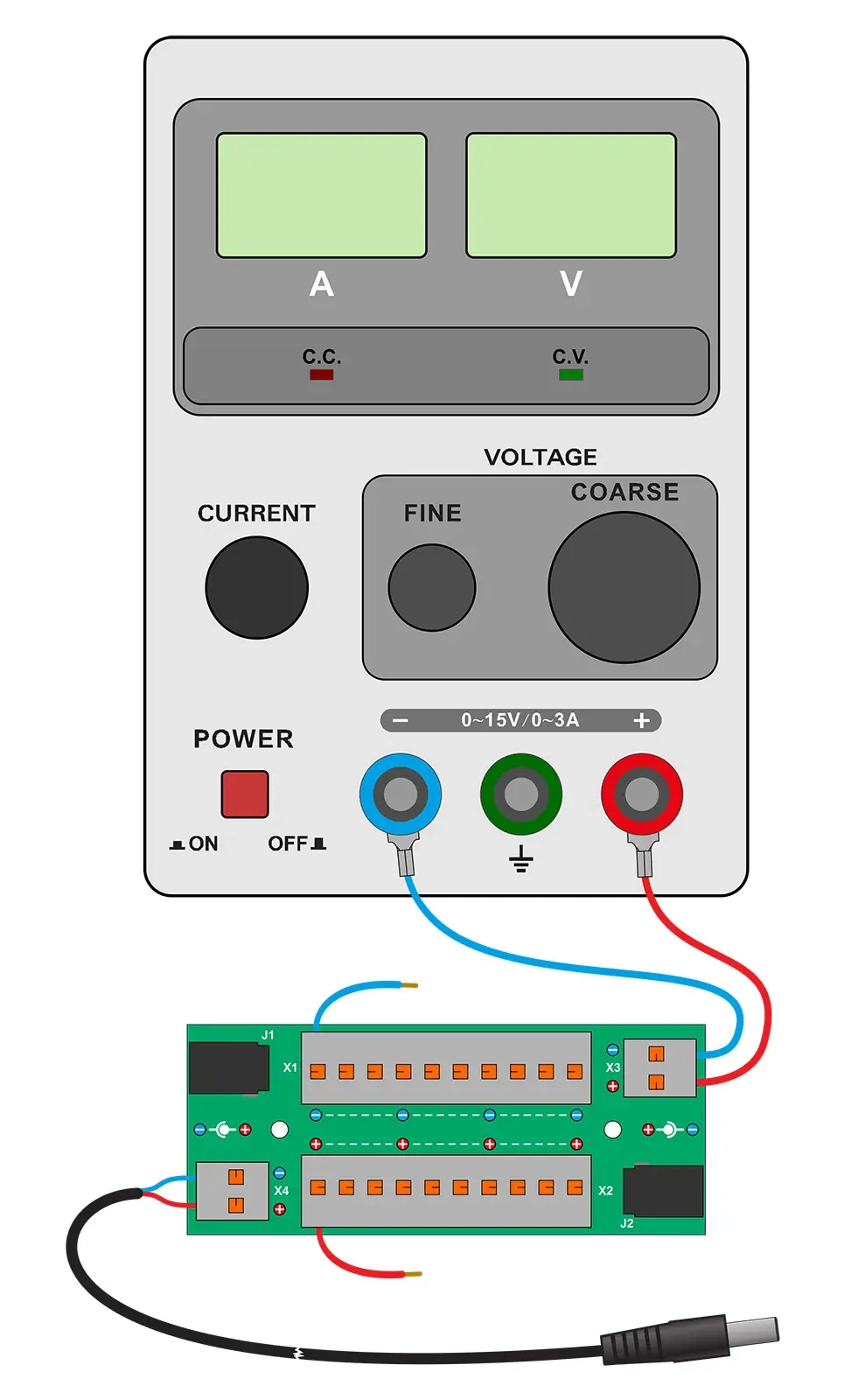

Przykład podłączenia
Wersja
AVT3175 C – zlutowany układ. Wersja zawiera zmontowany rozgałęziacz zasilania przeznaczony do poprawnego podłączenia, sprawdzenia polaryzacji i integracji w instalacji, urządzeniu lub stanowisku testowym.
Notes
Wersja C jest zlutowanym układem połączeniowym, ale nie jest zasilaczem. Nie stabilizuje napięcia, nie ogranicza prądu i nie zmienia parametrów źródła zasilania.
Przed podłączeniem odbiorników należy sprawdzić polaryzację oraz napięcie na złączach. Wszystkie odbiorniki powinny być zgodne z napięciem podanym przez zasilacz.
Moduł można przykręcić, zamocować opaską zaciskową albo unieruchomić za pomocą przyssawek lub magnesów z dystansami. Stabilne mocowanie ogranicza przypadkowe naprężenia przewodów.
Kilka płytek można łączyć w większy system rozprowadzania zasilania, o ile zasilacz i przewody są dobrane do sumarycznego obciążenia.
Uwaga: AVT3175 C jest biernym rozdzielaczem zasilania. Przed użyciem trzeba sprawdzić napięcie, polaryzację, jakość przewodów i sumaryczny pobór prądu odbiorników, aby nie przeciążyć zasilacza ani połączeń.
Najczęściej zadawane pytania
AVT3175 C to zlutowany rozgałęziacz zasilania z szybkozłączkami i gniazdami DC. Wymaga podłączenia zasilacza oraz sprawdzenia polaryzacji przed podłączeniem odbiorników.
Do rozprowadzania zasilania z jednego źródła na kilka odbiorników, na przykład kamery, czujniki, taśmy LED albo układy testowane w warsztacie.
Nie. Wersja C jest zlutowanym modułem połączeniowym do integracji z zasilaczem, odbiornikami i miejscem montażu.
Nie. To bierny rozgałęziacz zasilania, bez układu sterującego i bez programu.
Tak. Można łączyć kilka płytek, pamiętając o wydajności prądowej zasilacza, przekroju przewodów i sumarycznym obciążeniu.
