Rozgałęziacz zasilania z szybkozłączkami - PCB do projektu AVT 3175
- Rozgałęziacz zasilania ułatwia podłączenie wielu odbiorników do jednego zasilacza, bez wykonywania prowizorycznych połączeń przewodów. AVT3175 A zawiera płytkę PCB 91×37 mm, a elementy z poniższego wykazu należy skompletować osobno.

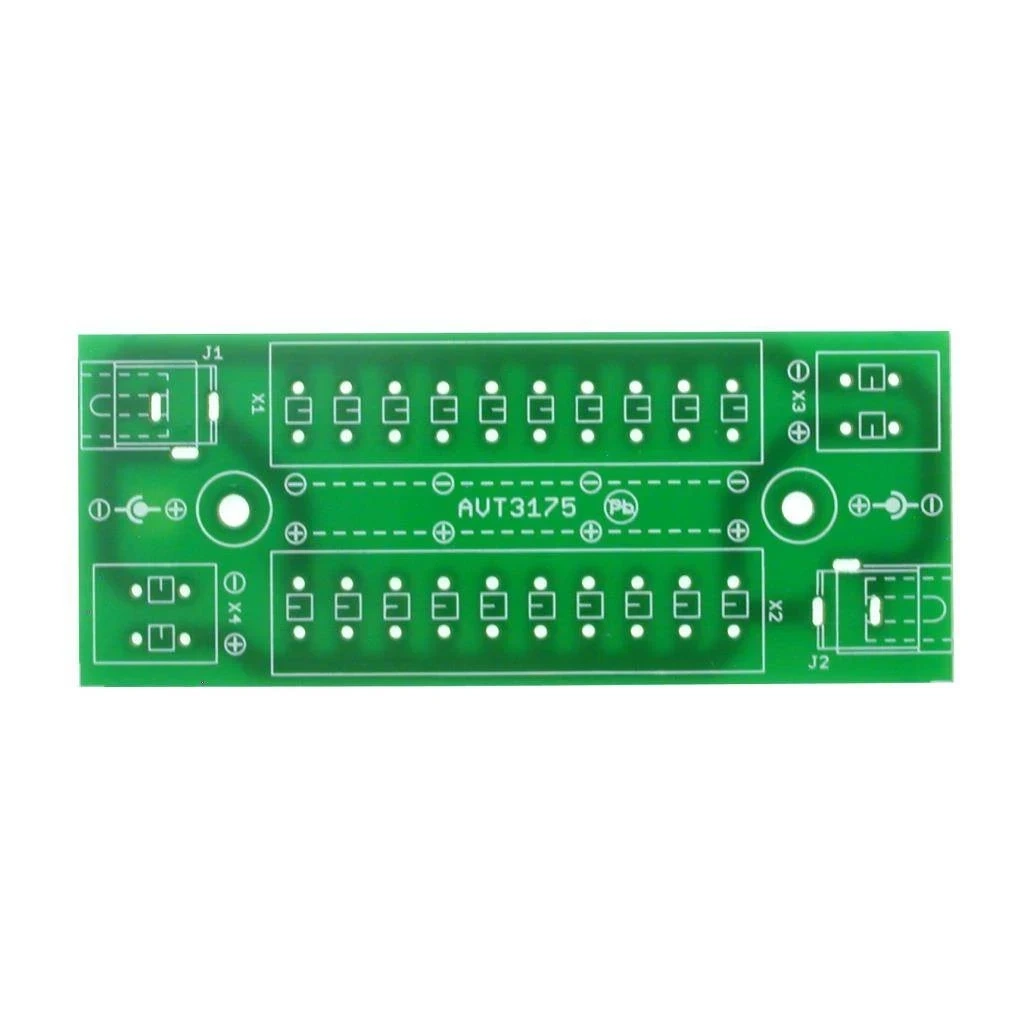

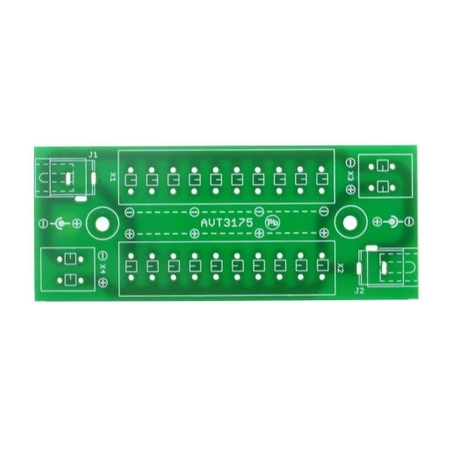

Rozgałęziacz zasilania z szybkozłączkami - płytka PCB do AVT3175
Płytka PCB do wykonania biernego rozdzielacza zasilania z szybkozłączkami sprężynowymi i gniazdami DC.
Wygodne rozdzielanie zasilania na kilka odbiorników
AVT3175 to bierny rozgałęziacz zasilania przeznaczony do podłączenia kilku odbiorników do jednego źródła napięcia. Sprawdza się przy zasilaniu czujników, kamer CCTV, taśm LED oraz na stanowisku warsztatowym z zasilaczem laboratoryjnym.
Na płytce znajdują się stałe połączenia elektryczne pomiędzy złączami. Zasilanie można doprowadzić przez gniazdo DC 2.1/5.5, gniazdo DC 2.5/5.5 albo przewodami do szybkozłączek. Wersja A obejmuje samą płytkę PCB; elementy z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT3175
Bierny rozdzielacz zasilania z szybkozłączkami sprężynowymi, gniazdami DC i możliwością łączenia kilku płytek.
| Kod projektu | AVT3175 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | bierny rozgałęziacz zasilania |
| Złącza sprężynowe | 12 szt., 2-torowe |
| Gniazda DC | DC 2.1/5.5 i DC 2.5/5.5 |
| Połączenia na płytce | stałe połączenia elektryczne między złączami |
| Przykładowe zastosowania | czujniki, kamery CCTV, taśmy LED, stanowisko warsztatowe |
| Możliwość łączenia płytek | tak, przez złącza DC lub zaciski |
| Wymiary płytki PCB | 91×37 mm |
Przykład podłączenia
Wersja
AVT3175 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- X1, X2: TLZ24V-10P
- X3, X4: TLZ24V-2P
- J1: DC 2.1/5.5
- J2: DC 2.5/5.5
Notes
Moduł jest bierny, dlatego nie zawiera stabilizatora, zabezpieczeń ani elektroniki aktywnej. Przenosi napięcie doprowadzone do jednego z wejść na pozostałe złącza zgodnie ze stałymi połączeniami na płytce.
Zasilanie można doprowadzić przez J1, J2 albo zaciski. Dwa gniazda wejściowe są ze sobą połączone, więc wybór złącza zależy od zakończenia przewodu zasilacza.
Płytki można łączyć ze sobą, tworząc większy rozdzielacz zasilania. Do kolejnej płytki można wyjść z gniazda DC albo z zacisków sprężynowych.
Otwory montażowe pozwalają przykręcić rozgałęziacz, zamocować go opaską zaciskową albo wykorzystać przyssawki lub magnesy z tulejkami dystansowymi.
Uwaga: rozgałęziacz nie ogranicza prądu i nie stabilizuje napięcia. Napięcie, polaryzacja oraz łączny pobór prądu wszystkich odbiorników muszą być zgodne z możliwościami użytego zasilacza i podłączonych przewodów.
Najczęściej zadawane pytania
AVT3175 A zawiera wyłącznie płytkę PCB do projektu rozgałęziacza zasilania. Elementy z wykazu należy skompletować osobno.
Do rozdzielania zasilania z jednego źródła na kilka odbiorników, np. czujniki, kamery CCTV, taśmy LED albo układy na stanowisku warsztatowym.
Nie. To bierny rozgałęziacz zasilania bez mikrokontrolera i bez programu.
Nie. Moduł tylko rozprowadza doprowadzone napięcie pomiędzy złączami, dlatego parametry zasilania zależą od użytego zasilacza.
Zasilanie można doprowadzić przez gniazdo DC 2.1/5.5, gniazdo DC 2.5/5.5 albo przewodami do złączy sprężynowych.
