Rozgałęziacz zasilania z szybkozłączkami - KIT AVT 3175

Rozgałęziacz zasilania porządkuje podłączanie wielu odbiorników do jednego źródła napięcia, np. na stanowisku warsztatowym albo przy taśmach LED. AVT3175 B to KIT DIY z płytką PCB i elementami do lutowania.

Wersja

Rozmiar

Dostępny

25,20 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Odroczone płatności. Kup teraz, zapłać za 30 dni

Kup teraz, zapłać później - 4 kroki

Przy wyborze formy płatności, wybierz PayPo jeżeli dokonujesz zakupu jako konsument.

PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.

Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.

W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT3175 B

Marka:

5903890005382

Rozgałęziacz zasilania z szybkozłączkami - KIT DIY AVT3175

Zestaw elementów do wykonania biernego rozdzielacza zasilania z szybkozłączkami i dwoma typami gniazd DC.

KIT rozdzielacza zasilania do instalacji i warsztatu

AVT3175 umożliwia rozprowadzenie napięcia z jednego zasilacza do kilku odbiorników. Moduł może pracować przy zasilaniu czujników, kamer telewizji przemysłowej, taśm LED albo jako pomocniczy rozgałęziacz na stole warsztatowym.

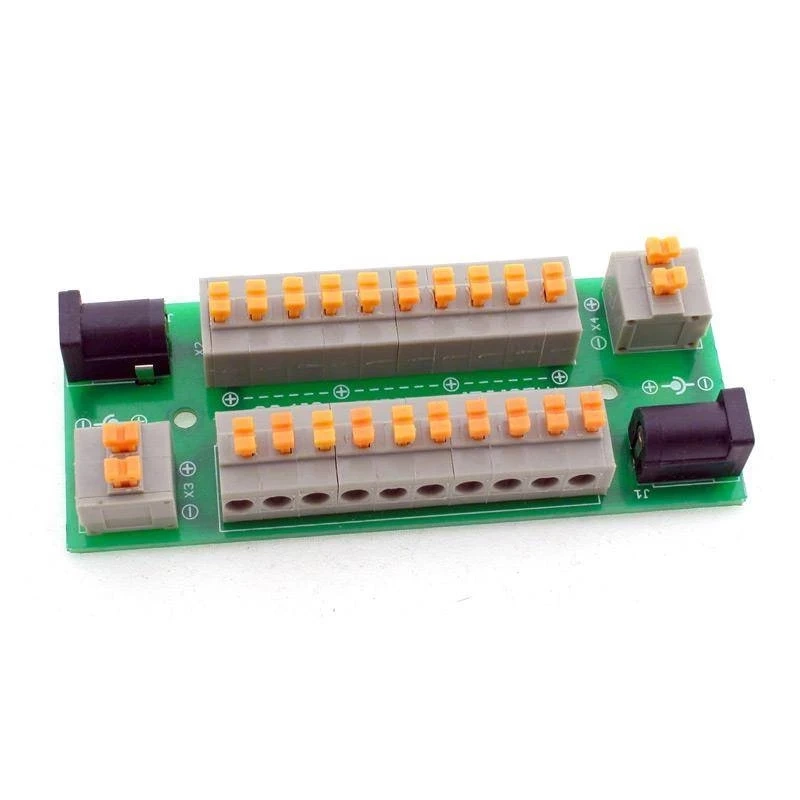

Na płytce przewidziano szybkozłączki sprężynowe oraz dwa gniazda DC: 2.1/5.5 i 2.5/5.5. Zasilanie można doprowadzić dowolnym wygodnym wejściem, a kolejne płytki można łączyć ze sobą. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania rozgałęziacza zasilania.

Bez lutowania przewodów szybkozłączki sprężynowe ułatwiają wielokrotne podłączanie odbiorników

Do zasilaczy wtyczkowych obsługa wtyków DC 2.1/5.5 oraz 2.5/5.5

PCB 91×37 mm wąski moduł do montażu przy zasilaczu, w obudowie albo na blacie

Skala trudności1/6

Szacowany czas montażu30 min

Karta techniczna
AVT3175

KIT biernego rozgałęziacza zasilania z szybkozłączkami, dwoma gniazdami DC i otworami montażowymi.

Kod projektu	AVT3175
Wersja	B – zestaw elementów do samodzielnego montażu
Typ układu	bierny rozgałęziacz zasilania
Złącza sprężynowe	12 szt., 2-torowe
Gniazda DC	DC 2.1/5.5 i DC 2.5/5.5
Połączenia na płytce	stałe połączenia elektryczne między złączami
Przykładowe zastosowania	czujniki, kamery CCTV, taśmy LED, stanowisko warsztatowe
Możliwość łączenia płytek	tak, przez złącza DC lub zaciski
Wymiary płytki PCB	91×37 mm

Pobierz dokumentację PDF

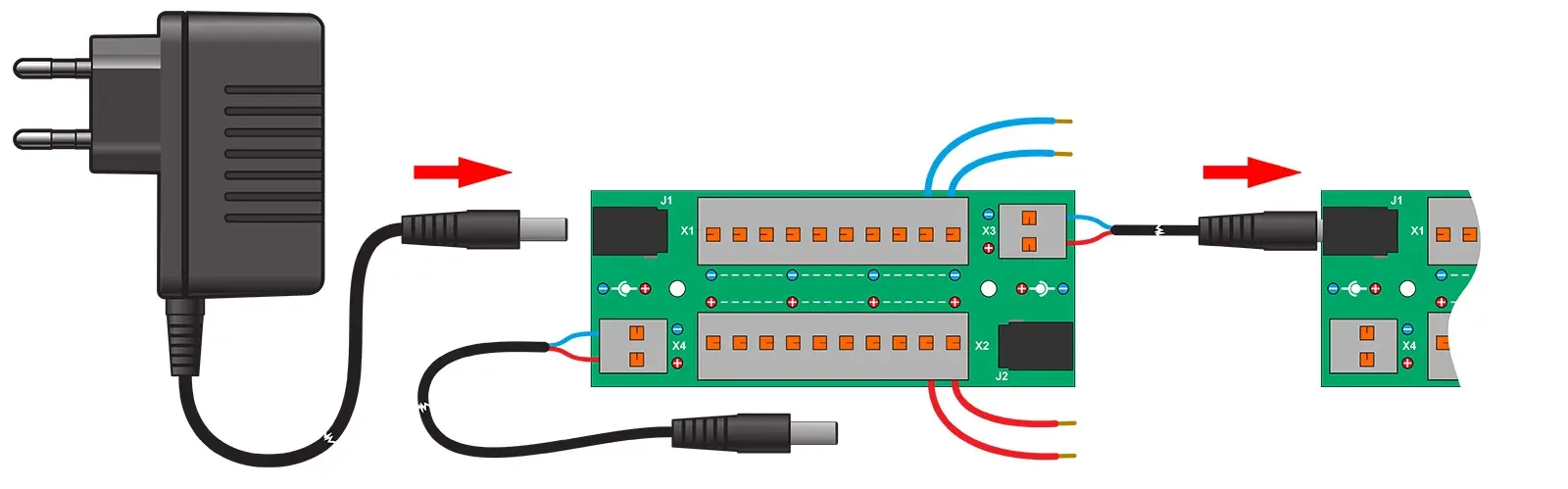

Przykład podłączenia

Wersja

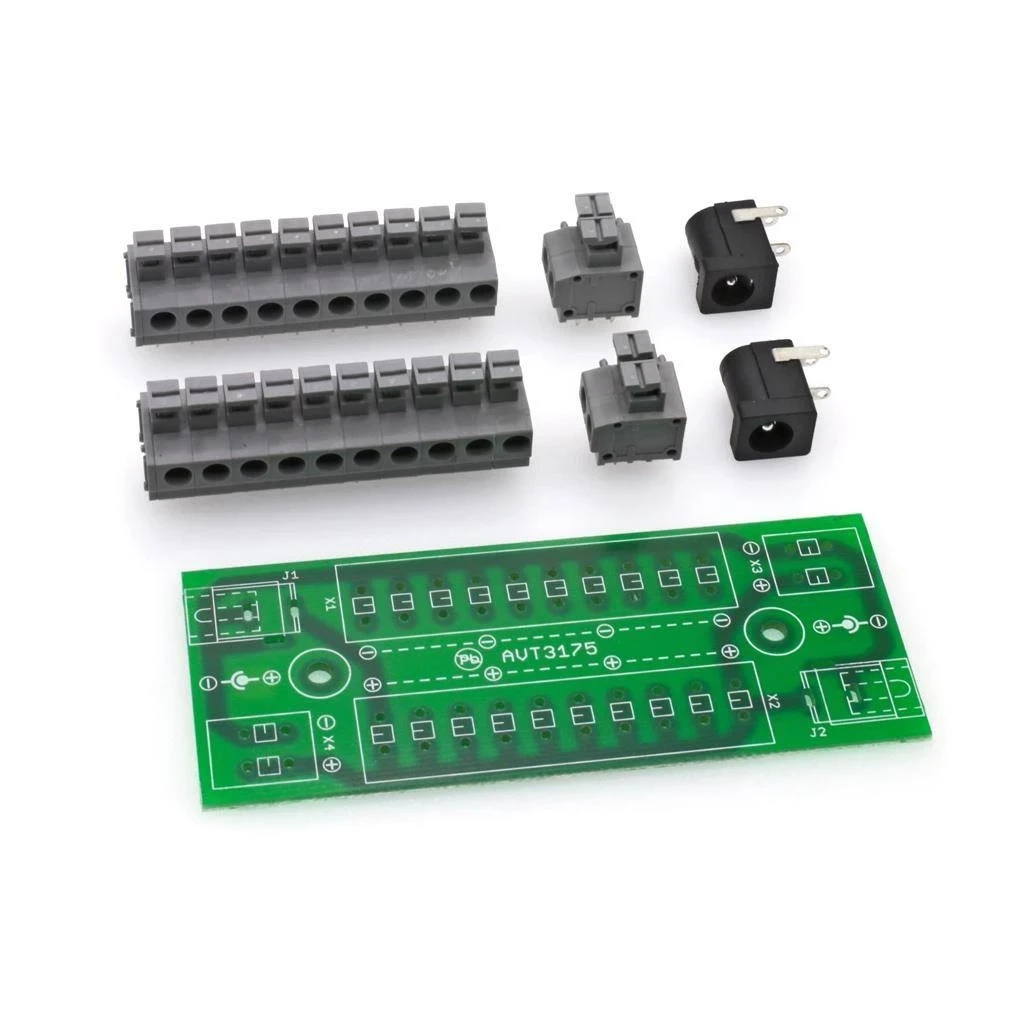

AVT3175 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania rozgałęziacza zasilania.

Notes

Montaż jest klasyczny i obejmuje wyłącznie złącza. Po zlutowaniu warto sprawdzić ciągłość połączeń oraz zgodność biegunów dodatnich i ujemnych na wszystkich wyprowadzeniach.

Dwa gniazda wejściowe DC są ze sobą połączone. Dzięki temu zasilanie można doprowadzić wtykiem DC 2.1/5.5, wtykiem DC 2.5/5.5 albo przewodami do zacisków.

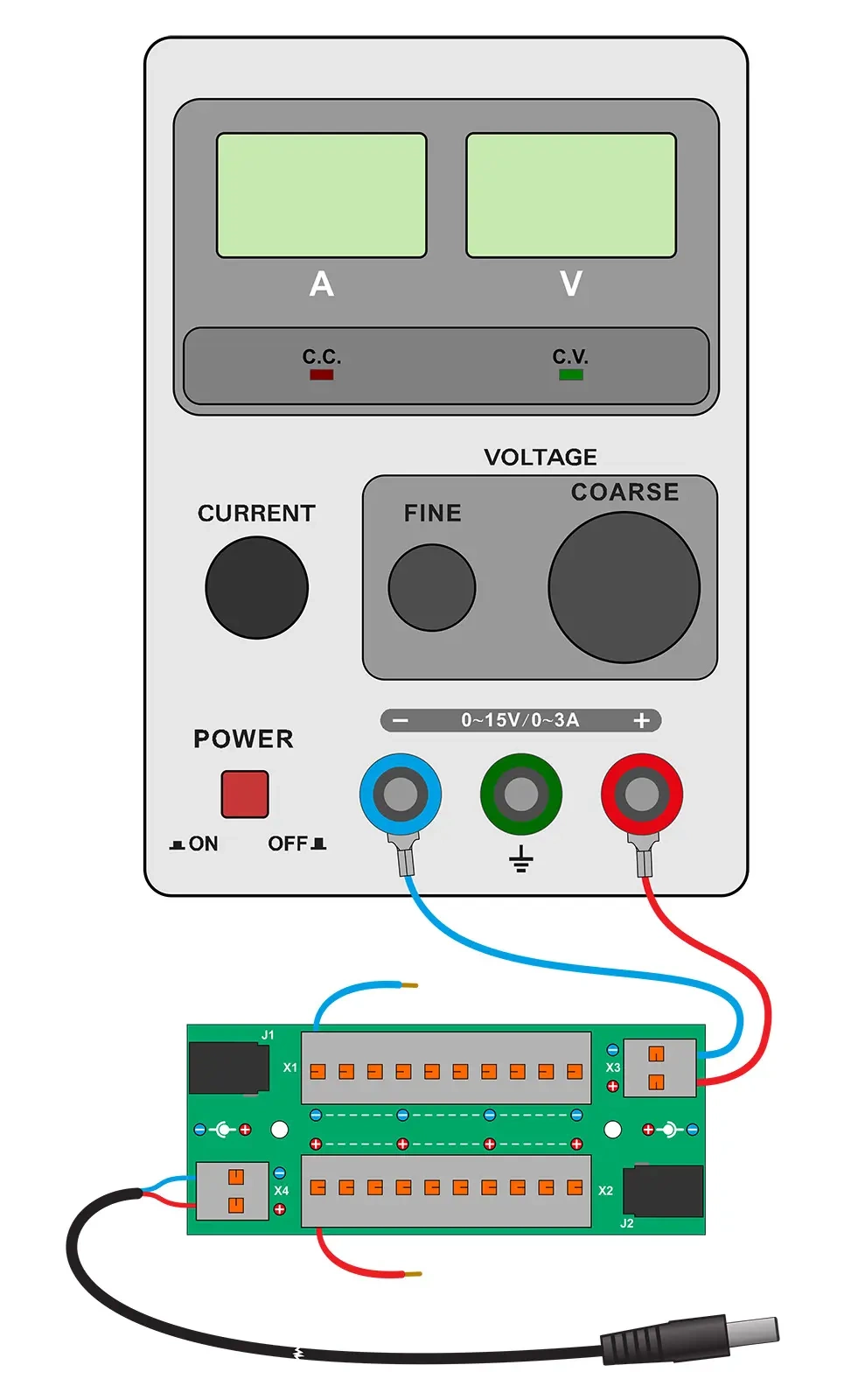

Rozgałęziacz może pracować jako element instalacji albo jako narzędzie warsztatowe. Przy pracy mobilnej można zastosować przyssawki lub magnesy neodymowe z otworem i tulejkami dystansowymi.

Przy rozdzielaniu zasilania na kilka odbiorników trzeba uwzględnić sumaryczny pobór prądu i spadki napięcia na przewodach.

Uwaga: moduł nie zabezpiecza odbiorników przed odwrotną polaryzacją, przeciążeniem ani zbyt wysokim napięciem. Przed podłączeniem urządzeń należy sprawdzić napięcie, biegunowość i możliwości prądowe zasilacza.

Najczęściej zadawane pytania

Co zawiera wersja AVT3175 B?

AVT3175 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz złącza przewidziane do zlutowania rozgałęziacza zasilania.

Do czego można użyć AVT3175?

Do rozgałęziania zasilania z jednego zasilacza na kilka odbiorników, np. kamery CCTV, czujniki, taśmy LED lub moduły testowane na stanowisku warsztatowym.
