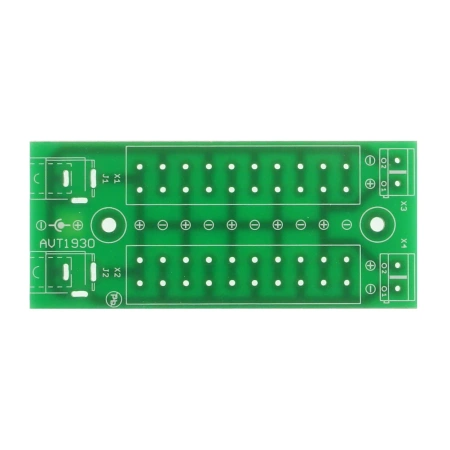

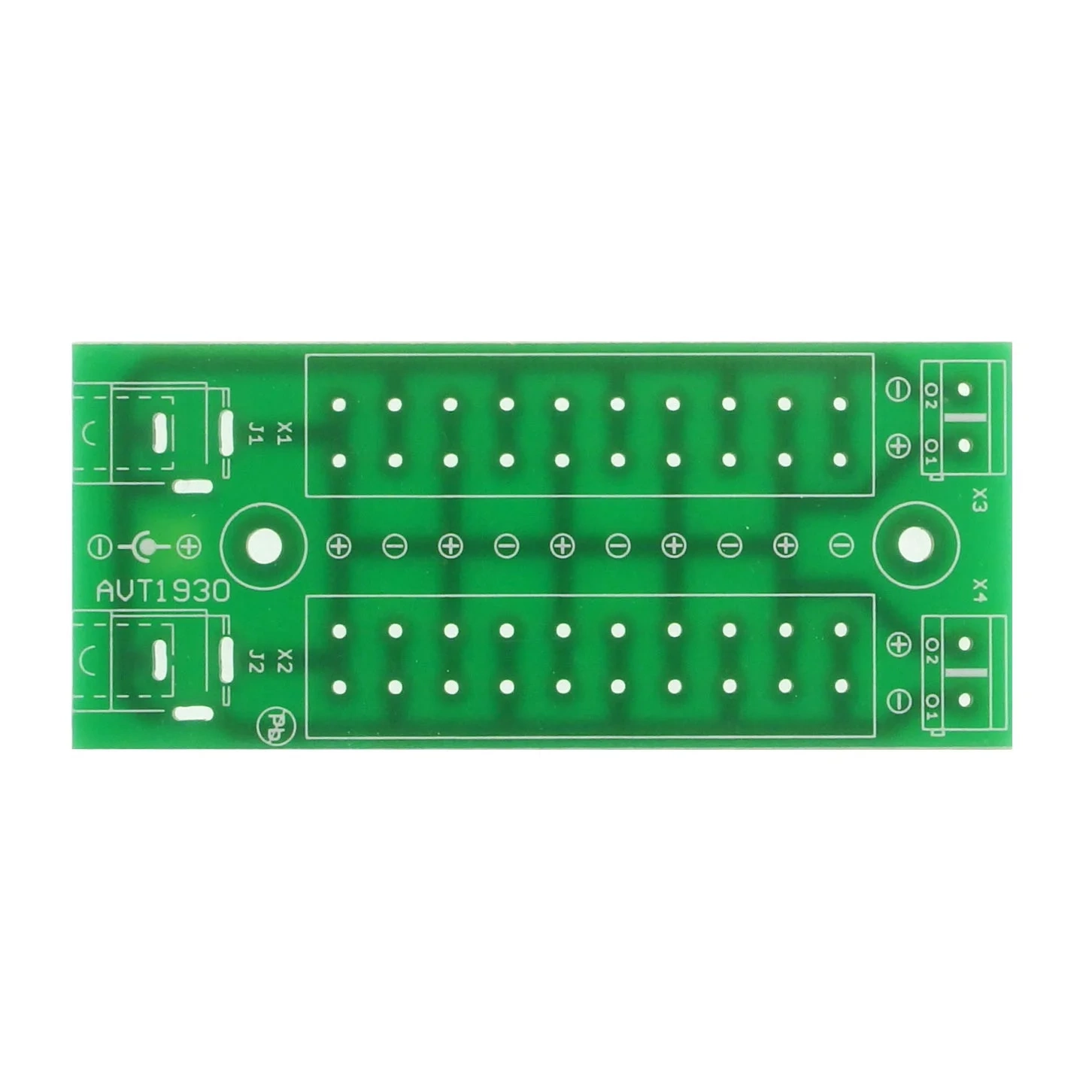

Rozdzielacz zasilania DC - płytka PCB do AVT1930
Płytka PCB do wykonania biernego rozdzielacza zasilania z gniazdami DC, złączami śrubowymi i sprężynowymi.
Wygodne rozprowadzenie zasilania z jednego źródła
AVT1930 pozwala wykonać prosty, bierny rozdzielacz zasilania do kilku odbiorników podłączonych do jednego zasilacza. Moduł sprawdza się przy kamerach CCTV, czujnikach, taśmach LED oraz na stanowisku warsztatowym z zasilaczem laboratoryjnym.
Zasilanie można doprowadzić przez gniazdo DC 2.1/5.5, gniazdo DC 2.5/5.5, złącze śrubowe albo złącze sprężynowe. Wszystkie punkty są połączone jako wspólne linie V+ i GND. Wersja A zawiera samą płytkę PCB; złącza i gniazda trzeba skompletować osobno.
Karta techniczna
AVT1930
Bierny rozdzielacz zasilania do podłączenia kilku odbiorników do jednego źródła napięcia.
| Kod projektu | AVT1930 |
| Wersja | A – płytka PCB |
| Funkcja | rozdzielanie zasilania z jednego źródła |
| Typ układu | bierny rozdzielacz V+ / GND |
| Gniazdo DC J1 | 2.1/5.5 |
| Gniazdo DC J2 | 2.5/5.5 |
| Złącza sprężynowe | X1, X2: 2-torowe, 10 szt. |
| Złącza śrubowe | X3, X4: ARK2/5.0 |
| Mocowanie | otwory pod wkręty lub opaskę zaciskową |
| Płytka PCB | 37×84 mm |
Wersja
AVT1930 A – płytka PCB. Wersja zawiera samą płytkę drukowaną do projektu AVT1930. Złącza sprężynowe, złącza śrubowe i gniazda DC trzeba skompletować osobno.
Elementy do skompletowania osobno
- X1, X2: złącze TLZ24V-10P
- X3, X4: złącze ARK2/5.0
- J1: gniazdo DC 2.1/5.5
- J2: gniazdo DC 2.5/5.5
Notes
Wszystkie wejścia i wyjścia są połączone jako wspólne linie V+ oraz GND.
Zasilanie można doprowadzić do dowolnego gniazda DC, złącza śrubowego albo sprężynowego.
Płytki można łączyć ze sobą szeregowo przewodem zakończonym odpowiednimi złączami.
Przy większych prądach trzeba dobrać przewody, złącza i zasilacz do sumarycznego poboru wszystkich odbiorników.
Uwaga: moduł nie stabilizuje ani nie zabezpiecza napięcia. Przed podłączeniem sprawdź polaryzację, napięcie zasilacza oraz sumaryczny prąd wszystkich odbiorników.
Najczęściej zadawane pytania
AVT1930 A zawiera samą płytkę PCB. Złącza TLZ24V-10P, ARK2/5.0 oraz gniazda DC 2.1/5.5 i 2.5/5.5 trzeba skompletować osobno.
Nie. To bierny rozdzielacz zasilania, który łączy punkty V+ i GND bez regulacji napięcia.
Do rozdzielania zasilania na kamery CCTV, czujniki, taśmy LED albo układy testowane na stanowisku warsztatowym.
Nie. Gniazda DC i złącza są połączone ze sobą, dlatego zasilanie można doprowadzić do wygodnego punktu wejściowego.
Tak, można je połączyć przewodami, o ile zasilacz, przewody i złącza są dobrane do sumarycznego prądu odbiorników.
