Rozdzielacz zasilania DC z gniazdami 2.1/5.5 i 2.5/5.5 - KIT AVT 1930
- Rozdzielacz zasilania z gniazdami DC 2.1/5.5, 2.5/5.5, złączami śrubowymi i sprężynowymi. AVT1930 B to KIT DIY z PCB i elementami do lutowania.
Rozdzielacz zasilania DC - KIT DIY AVT1930
KIT DIY biernego rozdzielacza zasilania do kamer, czujników, taśm LED i stanowiska warsztatowego.
Porządek w zasilaniu wielu odbiorników

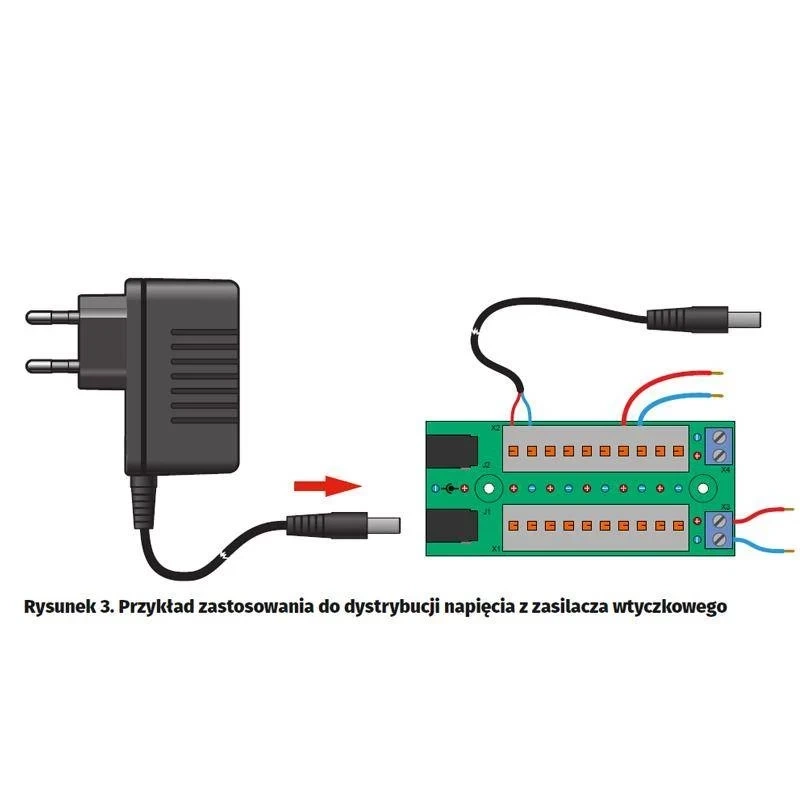

AVT1930 pozwala zbudować prosty rozdzielacz zasilania z wieloma punktami wyjściowymi. Jeden zasilacz może dzięki temu zasilać kilka odbiorników, np. kamery monitoringu, czujniki, taśmy LED albo prototypy na biurku elektronika.

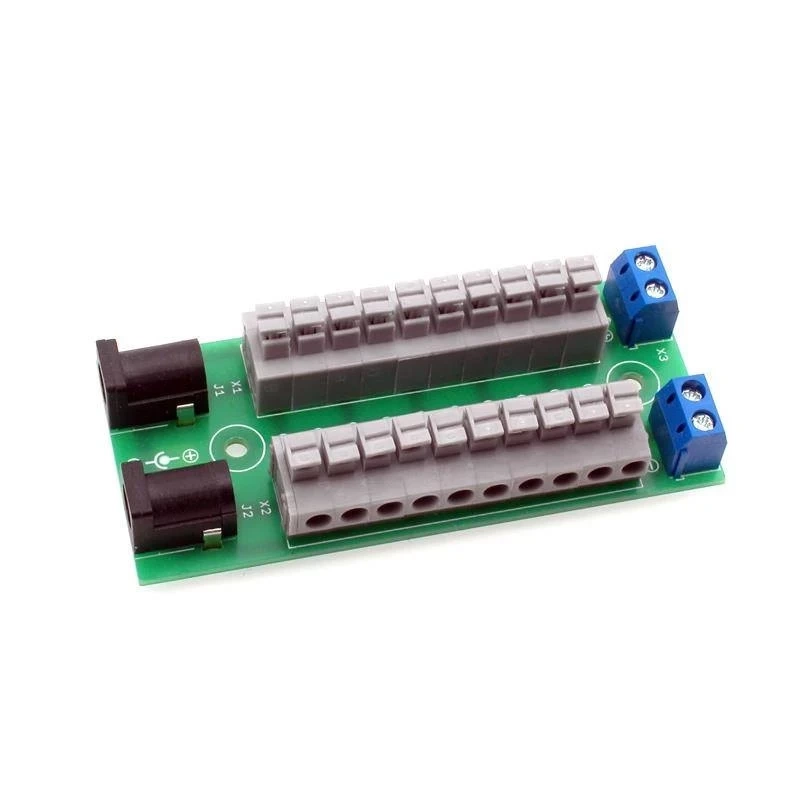

Moduł ma dwa typy gniazd DC oraz złącza śrubowe i sprężynowe, więc ułatwia połączenie zasilacza wtyczkowego, przewodów z odizolowanymi końcówkami albo przewodów warsztatowych. AVT1930 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1930
Bierny rozdzielacz zasilania do podłączenia kilku odbiorników do jednego źródła napięcia.
| Kod projektu | AVT1930 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | rozdzielanie zasilania z jednego źródła |
| Typ układu | bierny rozdzielacz V+ / GND |
| Gniazdo DC J1 | 2.1/5.5 |
| Gniazdo DC J2 | 2.5/5.5 |
| Złącza sprężynowe | X1, X2: 2-torowe, 10 szt. |
| Złącza śrubowe | X3, X4: ARK2/5.0 |
| Mocowanie | otwory pod wkręty lub opaskę zaciskową |
| Płytka PCB | 37×84 mm |
Wersja

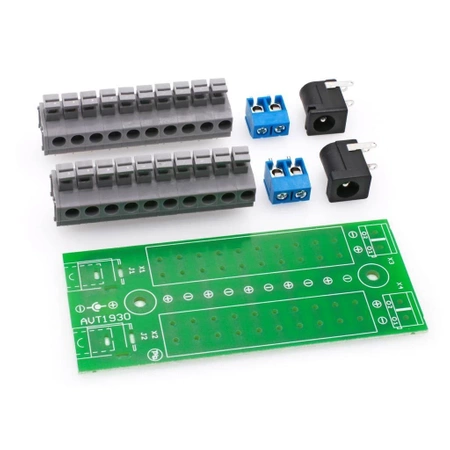

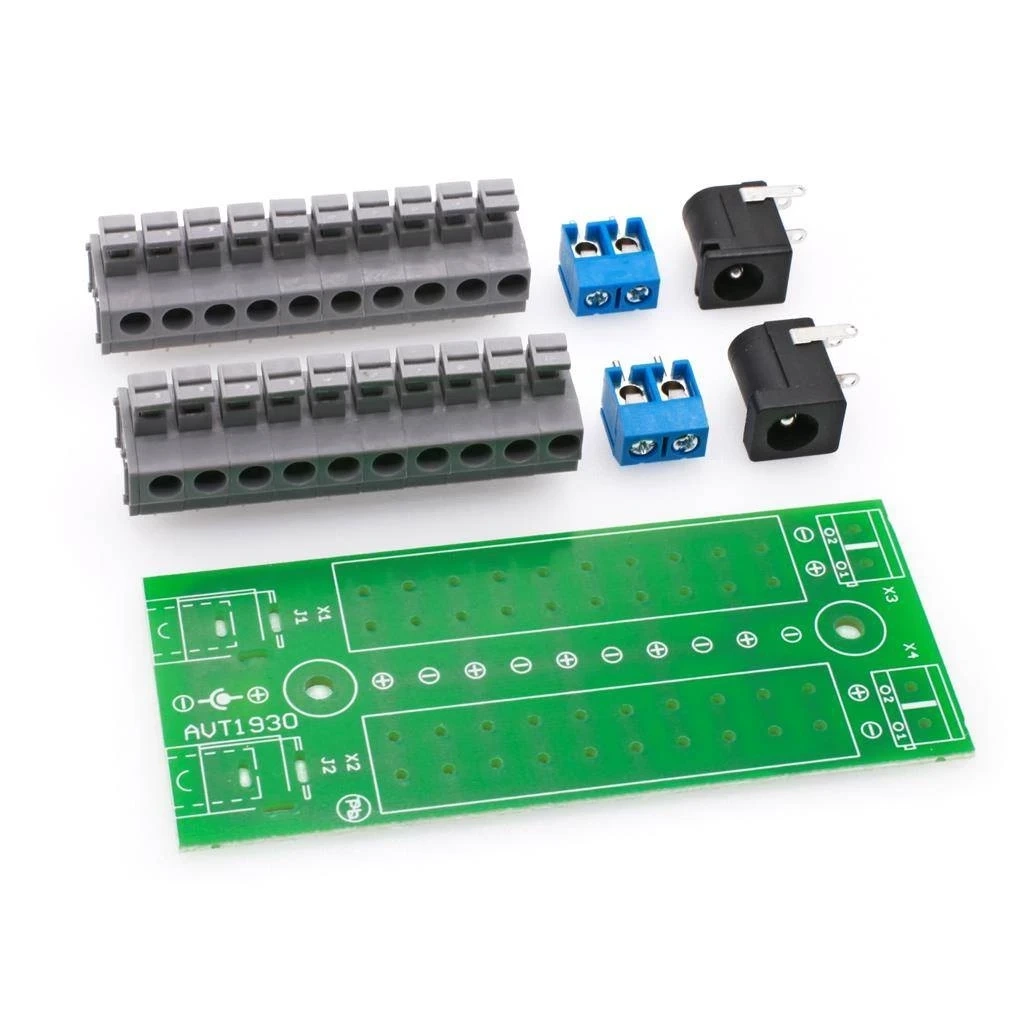

AVT1930 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, złącza TLZ24V-10P, złącza ARK2/5.0 oraz gniazda DC 2.1/5.5 i 2.5/5.5 do wykonania rozdzielacza zasilania.
Notes
Wszystkie wejścia i wyjścia są połączone jako wspólne linie V+ oraz GND.
Zasilanie można doprowadzić do dowolnego gniazda DC, złącza śrubowego albo sprężynowego.
Płytki można łączyć ze sobą szeregowo przewodem zakończonym odpowiednimi złączami.
Po montażu warto opisać polaryzację przewodów i sprawdzić ją miernikiem przed podłączeniem odbiorników.
Uwaga: moduł nie stabilizuje ani nie zabezpiecza napięcia. Przed podłączeniem sprawdź polaryzację, napięcie zasilacza oraz sumaryczny prąd wszystkich odbiorników.
Najczęściej zadawane pytania
AVT1930 B to KIT DIY z PCB, złączami sprężynowymi TLZ24V-10P, złączami śrubowymi ARK2/5.0 oraz gniazdami DC 2.1/5.5 i 2.5/5.5.
Nie. To bierny rozdzielacz zasilania, który łączy punkty V+ i GND bez regulacji napięcia.
Do rozdzielania zasilania na kamery CCTV, czujniki, taśmy LED albo układy testowane na stanowisku warsztatowym.
Nie. Gniazda DC i złącza są połączone ze sobą, dlatego zasilanie można doprowadzić do wygodnego punktu wejściowego.
Tak, po przygotowaniu przewodów z odpowiednimi końcówkami można wykorzystać rozdzielacz do porządkowania zasilania na stanowisku pracy.
