Regulowany zasilacz LM338 1,5-32 V / 3 A - PCB do projektu AVT 1976
- Regulowany zasilacz na LM338 pozwala wykonać źródło 1,5-32 V / 3 A z precyzyjną nastawą. Wersja A zawiera PCB do AVT1976; elementy kompletujesz osobno.

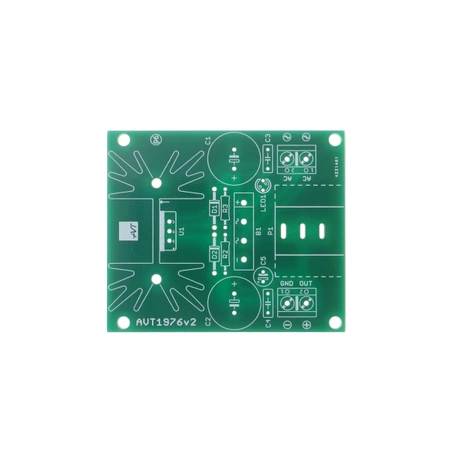

Regulowany zasilacz LM338 1,5-32 V - płytka PCB do AVT1976

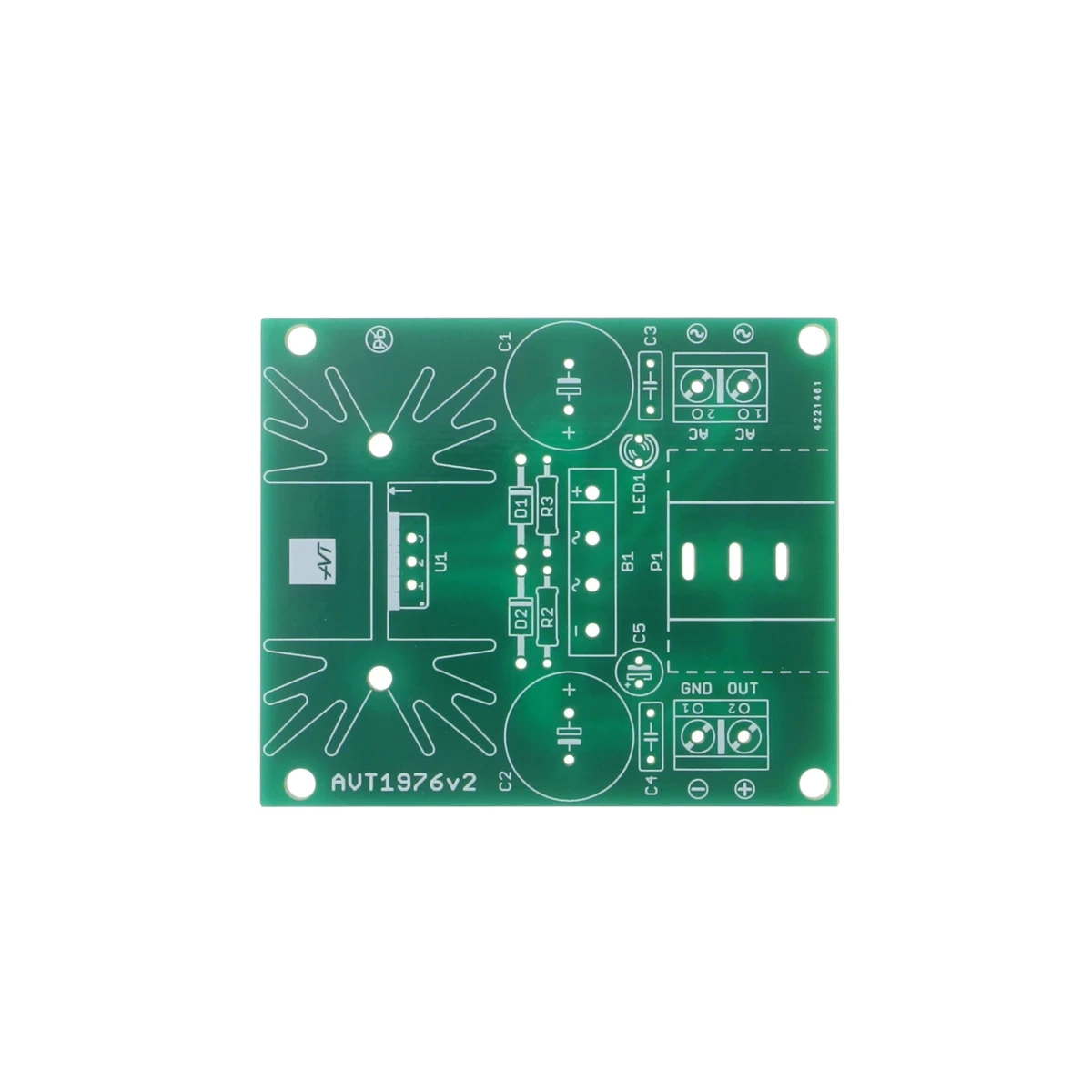

Płytka PCB do wykonania regulowanego zasilacza 1,5-32 V / 3 A z układem LM338 i precyzyjną nastawą napięcia.
Regulowane źródło napięcia do warsztatu i testów
AVT1976 pozwala wykonać uniwersalny zasilacz regulowany na stabilizatorze LM338. Układ przyda się do uruchamiania prototypów, testowania modułów elektronicznych i budowy prostego zasilacza warsztatowego z płynną, precyzyjną nastawą napięcia.
Napięcie wyjściowe ustawia się potencjometrem wieloobrotowym P1 w zakresie 1,5-32 V. Moduł ma prostownik wejściowy i kondensatory filtrujące, ale wymaga zewnętrznego transformatora, radiatora, obudowy oraz bezpiecznego okablowania. Wersja A zawiera samą płytkę PCB; elementy trzeba skompletować osobno.
Karta techniczna
AVT1976
Regulowany zasilacz uniwersalny na LM338 z prostownikiem wejściowym, filtracją i precyzyjnym potencjometrem nastawy napięcia.
| Kod projektu | AVT1976 |
| Wersja | A – płytka PCB |
| Funkcja | regulowany zasilacz uniwersalny |
| Zakres napięcia wyjściowego | 1,5-32 V |
| Maksymalny prąd wyjściowy | 3 A |
| Napięcie wejściowe | do 24 VAC / 35 VDC |
| Stabilizator | LM338 |
| Regulacja | potencjometr wieloobrotowy 5 kΩ |
| Prostownik wejściowy | mostek prostowniczy B1 |
| Zabezpieczenia LM338 | przeciążeniowe, przeciwzwarciowe i termiczne |
| Sygnalizacja | LED1 – napięcie na wyjściu |
| Płytka PCB | 63×53 mm |
Wersja
AVT1976 A – płytka PCB. Wersja zawiera samą płytkę drukowaną do projektu AVT1976. Elementy elektroniczne, stabilizator LM338, potencjometr, mostek prostowniczy, złącza, radiator i elementy montażowe trzeba skompletować osobno.
Elementy do skompletowania osobno
- R2: 220 Ω
- R3: 2,2 kΩ
- P1: potencjometr wieloobrotowy 5 kΩ
- C1, C2: 1000 µF / 50 V
- C3, C4: 100 nF
- C5: 10 µF / 63 V
- D1, D2: 1N4007
- LED1: dioda LED
- B1: mostek prostowniczy
- U1: LM338
- CON1, CON2: złącza śrubowe
- radiator i drobne elementy montażowe
Notes
Moduł wymaga zewnętrznego transformatora lub źródła DC o napięciu nieprzekraczającym 24 VAC / 35 VDC.
Prąd 3 A wymaga odpowiedniego chłodzenia LM338 oraz dobrania transformatora, przewodów i obudowy do mocy zasilacza.
LED1 sygnalizuje obecność napięcia na wyjściu zasilacza.
Po zmontowaniu moduł nie wymaga dodatkowego uruchamiania, ale przed podłączeniem odbiornika trzeba ustawić i sprawdzić napięcie wyjściowe miernikiem.
Uwaga: moduł jest częścią zasilacza, a nie kompletnym urządzeniem. Transformator, radiator, obudowę, bezpiecznik po stronie pierwotnej i okablowanie trzeba dobrać do napięcia, prądu oraz warunków pracy.
Najczęściej zadawane pytania
AVT1976 A zawiera samą płytkę PCB. LM338, mostek, potencjometr, kondensatory, diody, złącza, radiator i elementy montażowe trzeba skompletować osobno.
Od 1,5 V do 32 V, zależnie od napięcia wejściowego i ustawienia potencjometru P1.
Napięcie wejściowe modułu nie powinno przekraczać 24 VAC. Transformator trzeba dobrać także do wymaganego prądu i mocy strat.
Tak, LM338 ma wbudowane zabezpieczenie przeciążeniowe, przeciwzwarciowe i termiczne.
Nie. To moduł zasilacza. Wymaga transformatora lub źródła DC, radiatora, obudowy, przewodów i zabezpieczeń.
