Regulowany zasilacz LM338 1,5-32 V / 3 A - KIT AVT 1976
- Regulowany zasilacz 1,5-32 V / 3 A z LM338, prostownikiem i potencjometrem wieloobrotowym. AVT1976 B to KIT DIY z PCB i elementami do lutowania.
Regulowany zasilacz LM338 1,5-32 V - KIT DIY AVT1976
KIT DIY regulowanego zasilacza 1,5-32 V / 3 A z prostownikiem wejściowym i precyzyjnym potencjometrem wieloobrotowym.
Precyzyjna regulacja napięcia z LM338

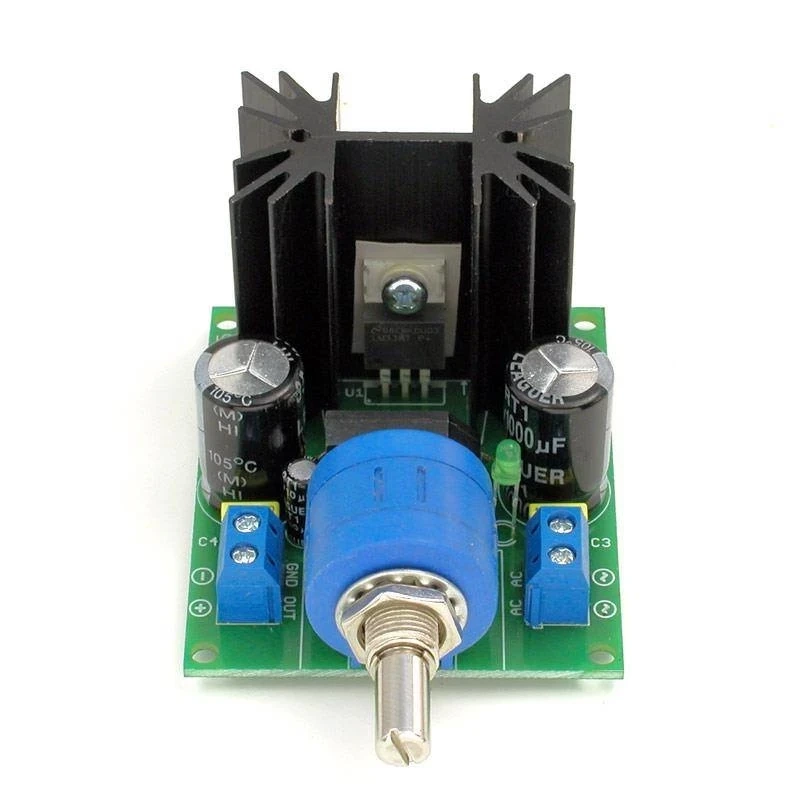

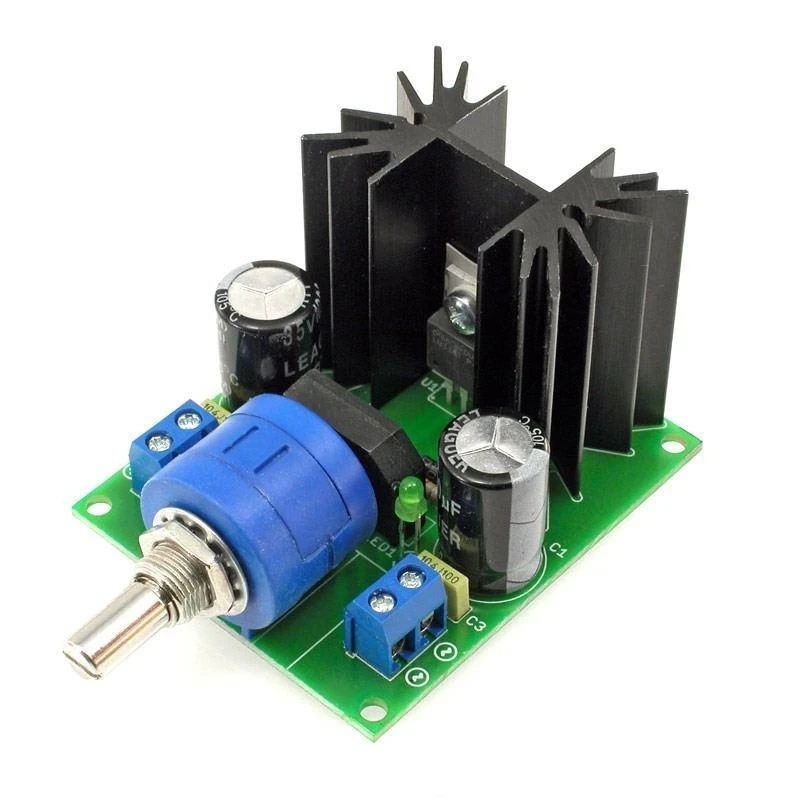

AVT1976 pozwala zbudować regulowany zasilacz uniwersalny do pracowni elektronika, uruchamiania prototypów i zasilania testowanych układów. Zastosowany LM338 zapewnia regulację napięcia oraz wbudowane zabezpieczenia przed przeciążeniem, zwarciem i przegrzaniem.
Moduł ma prostownik wejściowy i kondensatory filtrujące, a napięcie ustawia się precyzyjnym potencjometrem wieloobrotowym. Do wykonania pełnego zasilacza potrzebny jest jeszcze transformator lub źródło DC, radiator, obudowa, okablowanie i zabezpieczenia. AVT1976 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1976
Regulowany zasilacz uniwersalny na LM338 z prostownikiem wejściowym, filtracją i precyzyjnym potencjometrem nastawy napięcia.
| Kod projektu | AVT1976 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | regulowany zasilacz uniwersalny |
| Zakres napięcia wyjściowego | 1,5-32 V |
| Maksymalny prąd wyjściowy | 3 A |
| Napięcie wejściowe | do 24 VAC / 35 VDC |
| Stabilizator | LM338 |
| Regulacja | potencjometr wieloobrotowy 5 kΩ |
| Prostownik wejściowy | mostek prostowniczy B1 |
| Zabezpieczenia LM338 | przeciążeniowe, przeciwzwarciowe i termiczne |
| Sygnalizacja | LED1 – napięcie na wyjściu |
| Płytka PCB | 63×53 mm |
Wersja

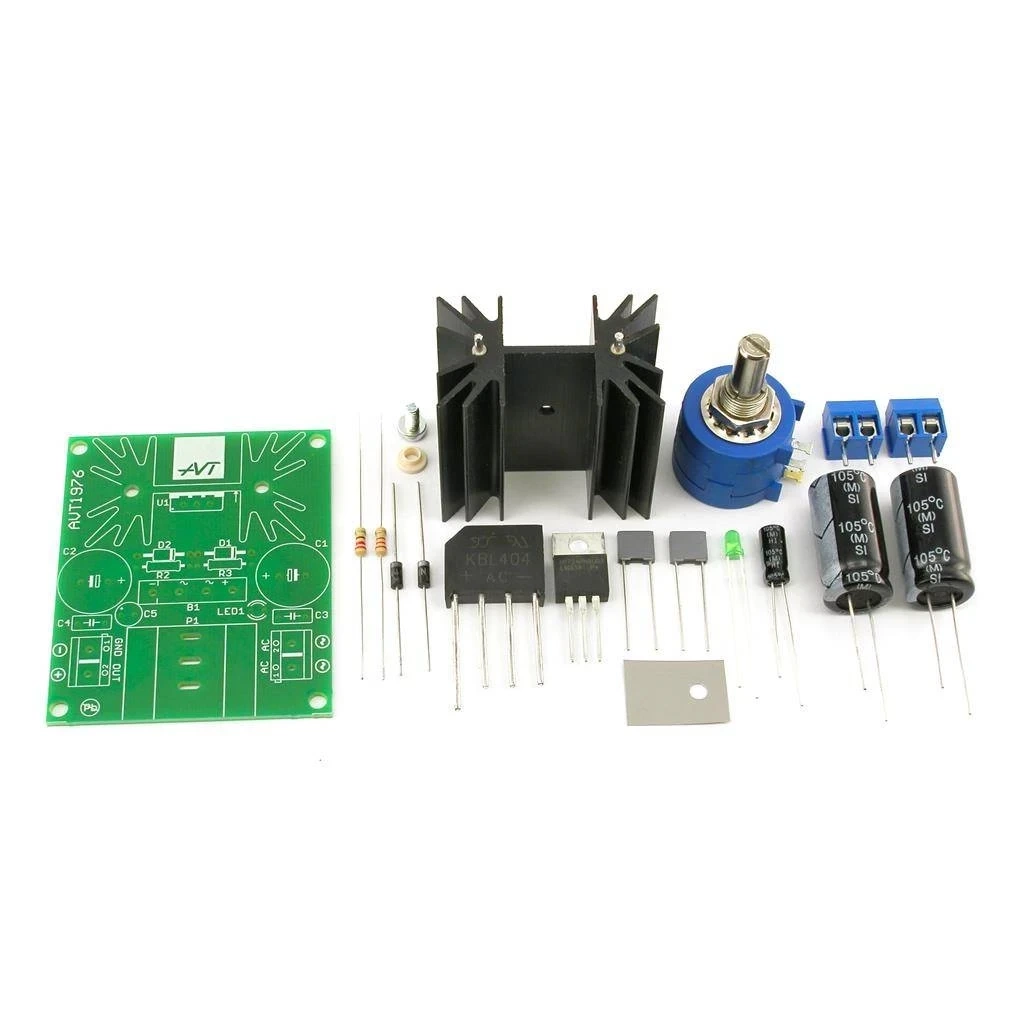

AVT1976 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, stabilizator LM338, potencjometr wieloobrotowy 5 kΩ, mostek prostowniczy, diody 1N4007, diodę LED, kondensatory filtrujące, rezystory, złącza śrubowe, radiator i drobne elementy montażowe.
Notes
Moduł wymaga zewnętrznego transformatora lub źródła DC o napięciu nieprzekraczającym 24 VAC / 35 VDC.
Prąd 3 A wymaga odpowiedniego chłodzenia LM338 oraz dobrania transformatora, przewodów i obudowy do mocy zasilacza.
Po zmontowaniu układ jest gotowy do pracy po podłączeniu napięcia wejściowego.
Przed zasileniem wrażliwego układu trzeba ustawić napięcie wyjściowe i sprawdzić je miernikiem.
Uwaga: moduł jest częścią zasilacza, a nie kompletnym urządzeniem. Transformator, radiator, obudowę, bezpiecznik po stronie pierwotnej i okablowanie trzeba dobrać do napięcia, prądu oraz warunków pracy.
Najczęściej zadawane pytania
AVT1976 B to KIT DIY z PCB, LM338, potencjometrem wieloobrotowym, mostkiem, diodami, kondensatorami, złączami, radiatorem i elementami do lutowania.
Od 1,5 V do 32 V, zależnie od napięcia wejściowego i ustawienia potencjometru P1.
Napięcie wejściowe modułu nie powinno przekraczać 24 VAC. Transformator trzeba dobrać także do wymaganego prądu i mocy strat.
Tak, LM338 ma wbudowane zabezpieczenie przeciążeniowe, przeciwzwarciowe i termiczne.
Nie wymaga specjalnych czynności uruchomieniowych, ale przed użyciem trzeba ustawić i sprawdzić napięcie wyjściowe.
