Regulator temperatury 10-80°C 12 V z przekaźnikiem - zlutowany KIT AVT 1699
- Regulator temperatury załączy przekaźnik po spadku temperatury poniżej ustawionego progu. AVT1699 C wymaga zasilania 12 V i bezpiecznej integracji z odbiornikiem.
Termostat 12 V z czujnikiem NTC 10 kΩ - zlutowany AVT1699
Zlutowany regulator temperatury z przekaźnikiem do integracji w obudowie lub własnym urządzeniu.
Zlutowany regulator temperatury z wyjściem przekaźnikowym
AVT1699 C to zlutowany układ prostego termostatu progowego. Regulator wykorzystuje termistor NTC 10 kΩ jako czujnik temperatury, potencjometr PR1 do ustawienia progu zadziałania oraz przekaźnik jako element wykonawczy.
Moduł może sterować odbiornikiem po spadku temperatury poniżej ustawionego progu, dlatego sprawdza się w prostych układach dogrzewania, sygnalizacji, kontroli wentylacji i automatyki warsztatowej. Wersja C wymaga zasilania 12 VDC, podłączenia czujnika w docelowym miejscu pomiaru oraz montażu w obudowie lub własnym urządzeniu. To zlutowany układ elektroniczny, nie kompletne urządzenie instalacyjne.
Karta techniczna
AVT1699
Zlutowany prosty termostat z czujnikiem NTC, regulacją progu zadziałania i wyjściem przekaźnikowym.
| Wersja | C – zlutowany układ |
| Funkcja | regulator temperatury / termostat z wyjściem przekaźnikowym |
| Zakres regulacji progu | około +10…+80°C |
| Czujnik temperatury | termistor NTC 10 kΩ |
| Regulacja | potencjometr PR1 1 kΩ |
| Element wykonawczy | przekaźnik RM96P12 |
| Obciążalność styków | 8 A / 230 V dla przekaźnika z układu modelowego |
| Sygnalizacja | dioda LED informuje o stanie załączenia przekaźnika |
| Zasilanie | 12 VDC |
| Płytka PCB | 40×31 mm |
Wersja

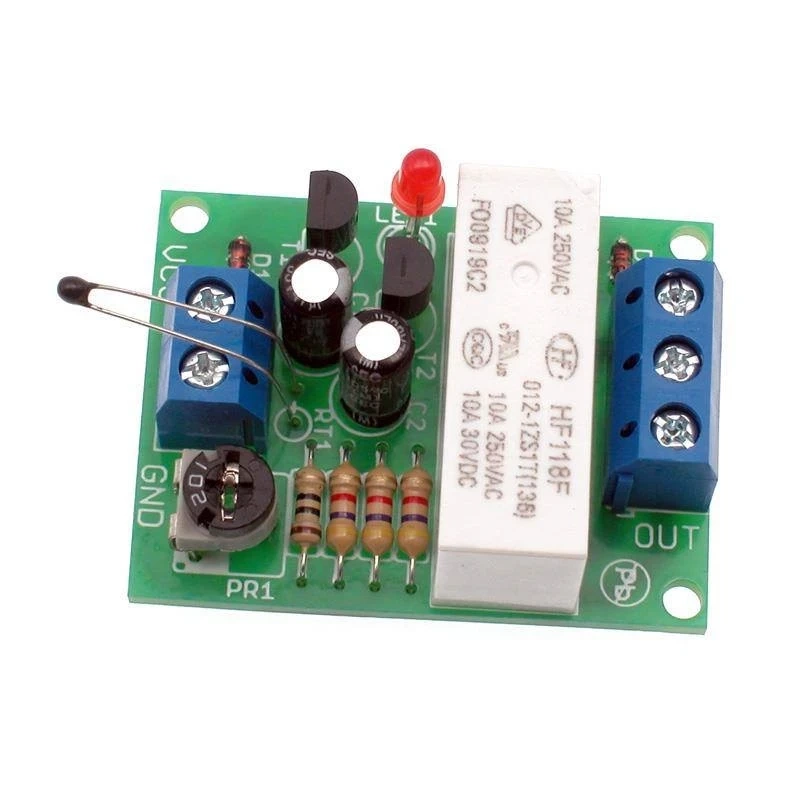

AVT1699 C – zlutowany układ. Wersja zawiera zmontowany regulator temperatury z termistorem NTC 10 kΩ, przekaźnikiem RM96P12, tranzystorami BC547, diodą LED, elementami biernymi i złączami. Układ wymaga zasilania 12 VDC, podłączenia odbiornika oraz montażu w obudowie lub własnym urządzeniu.
Notes
Próg zadziałania ustawia się potencjometrem PR1. Przy spadku temperatury rośnie rezystancja termistora RT1, tranzystor T2 przestaje przewodzić, T1 zostaje włączony i przekaźnik PK1 załącza obwód wyjściowy.
Zlutowany układ nie jest kompletnym sterownikiem w obudowie. Do pracy wymaga zasilania, poprawnego umieszczenia czujnika temperatury i bezpiecznego połączenia obwodu wykonawczego.
Układ jest prostym termostatem progowym. Nie ma wyświetlacza, cyfrowej nastawy temperatury ani histerezy definiowanej programowo.
Przy sterowaniu obciążeniem sieciowym trzeba dobrać obudowę, przewody, zabezpieczenia i sposób prowadzenia połączeń do docelowego zastosowania.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1699 C to zlutowany układ regulatora temperatury z czujnikiem NTC, regulacją progu i wyjściem przekaźnikowym. Wymaga zasilania 12 VDC, podłączenia odbiornika oraz montażu w obudowie lub własnym urządzeniu.
Do prostego sterowania temperaturą, na przykład załączania grzałki, wentylatora, alarmu, lampki sygnalizacyjnej lub innego odbiornika po przekroczeniu ustawionego progu pracy.
Nie. To zlutowany układ elektroniczny przeznaczony do montażu w obudowie lub własnym urządzeniu. Trzeba zapewnić zasilanie, przewody, miejsce pomiaru temperatury i bezpieczne podłączenie odbiornika.
Przy elementach z dokumentacji próg zadziałania można regulować w zakresie około +10…+80°C.
Nie. To analogowy termostat progowy oparty na termistorze NTC, tranzystorach i przekaźniku.
Tak, w granicach parametrów przekaźnika i przy zachowaniu zasad bezpieczeństwa. Podłączenia sieciowe powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami.
