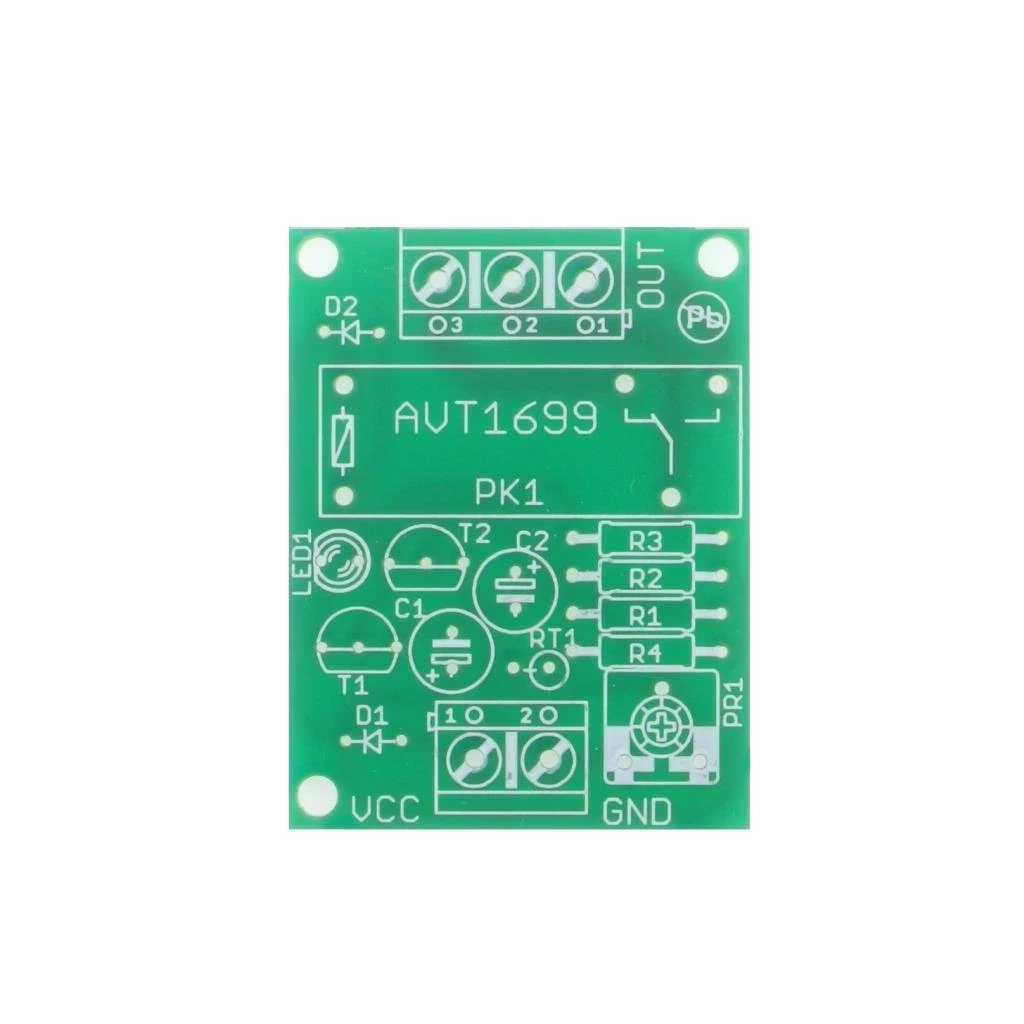

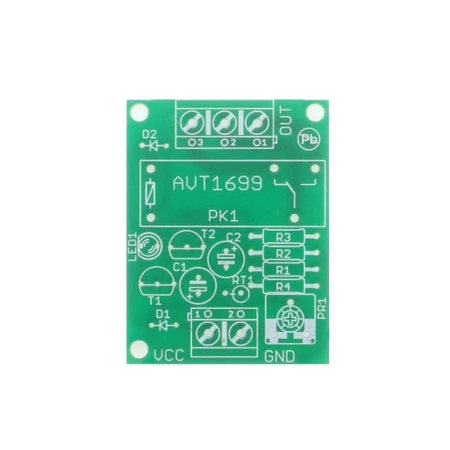

Regulator temperatury 10-80°C 12 V z przekaźnikiem - PCB do projektu AVT 1699
- Regulator temperatury załączy przekaźnik po spadku temperatury poniżej ustawionego progu. Wersja A zawiera PCB do AVT1699; elementy kompletujesz osobno.
Termostat 12 V z czujnikiem NTC 10 kΩ - płytka PCB do AVT1699
Płytka PCB do wykonania prostego regulatora temperatury z wyjściem przekaźnikowym.
Prosty regulator temperatury z przekaźnikiem
AVT1699 to projekt prostego termostatu, który pozwala sterować odbiornikiem zależnie od temperatury mierzonej termistorem NTC. Po spadku temperatury rośnie rezystancja czujnika RT1, co powoduje zmianę stanu tranzystorów i załączenie przekaźnika PK1.
Układ sprawdza się w prostych systemach kontroli temperatury, dogrzewania, wentylacji, automatyki warsztatowej i urządzeniach, w których wystarczy regulowany próg załączenia. Potencjometr PR1 ustawia próg zadziałania w zakresie około +10…+80°C. Wersja A obejmuje samą płytkę PCB; elementy z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1699
Prosty termostat z czujnikiem NTC, regulacją progu zadziałania i wyjściem przekaźnikowym.
| Wersja | A – płytka drukowana PCB |
| Funkcja | regulator temperatury / termostat z wyjściem przekaźnikowym |
| Zakres regulacji progu | około +10…+80°C |
| Czujnik temperatury | termistor NTC 10 kΩ |
| Regulacja | potencjometr PR1 1 kΩ |
| Element wykonawczy | przekaźnik RM96P12 |
| Obciążalność styków | 8 A / 230 V dla przekaźnika z układu modelowego |
| Sygnalizacja | dioda LED informuje o stanie załączenia przekaźnika |
| Zasilanie | 12 VDC |
| Płytka PCB | 40×31 mm |
Wersja
AVT1699 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R3: 4,7 kΩ
- R4: 10 Ω
- RT1: termistor NTC 10 kΩ
- PR1: potencjometr 1 kΩ
- C1, C2: 47 µF
- T1, T2: BC547
- D1, D2: 1N4148
- LED: dioda LED
- PK1: RM96P12
- ARK2/500 – 1 szt.
- ARK3/500 – 1 szt.
Notes
Próg zadziałania ustawia się potencjometrem PR1. Przy spadku temperatury rośnie rezystancja termistora RT1, tranzystor T2 przestaje przewodzić, T1 zostaje włączony i przekaźnik PK1 załącza obwód wyjściowy.
Układ jest prostym termostatem progowym. Nie ma wyświetlacza, cyfrowej nastawy temperatury ani histerezy definiowanej programowo.
Czujnik temperatury należy umieścić w miejscu dobrze oddającym temperaturę nadzorowanego elementu lub przestrzeni. Sposób mocowania czujnika wpływa na szybkość reakcji regulatora.
Przy sterowaniu obciążeniem sieciowym trzeba dobrać obudowę, przewody, zabezpieczenia i sposób prowadzenia połączeń do docelowego zastosowania.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1699 A zawiera wyłącznie płytkę PCB do projektu regulatora temperatury z przekaźnikiem. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do prostego sterowania temperaturą, na przykład załączania grzałki, wentylatora, alarmu, lampki sygnalizacyjnej lub innego odbiornika po przekroczeniu ustawionego progu pracy.
Przy elementach z dokumentacji próg zadziałania można regulować w zakresie około +10…+80°C.
Nie. To analogowy termostat progowy oparty na termistorze NTC, tranzystorach i przekaźniku.
Tak, w granicach parametrów przekaźnika i przy zachowaniu zasad bezpieczeństwa. Podłączenia sieciowe powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami.
