Regulator temperatury 10-80°C 12 V z przekaźnikiem - KIT AVT 1699
- Zbuduj prosty termostat 12 V z regulacją +10…+80°C i wyjściem przekaźnikowym 8 A / 230 V. AVT1699 B to KIT DIY z PCB i elementami do lutowania.
Termostat 12 V z czujnikiem NTC 10 kΩ - KIT DIY AVT1699
KIT do zbudowania prostego regulatora temperatury z zakresem progu około +10…+80°C.
Termostat progowy do samodzielnego montażu
AVT1699 pozwala zbudować prosty regulator temperatury z wyjściem przekaźnikowym. Układ reaguje na zmianę rezystancji termistora NTC i załącza przekaźnik po spadku temperatury poniżej ustawionego progu.
Zestaw sprawdza się w prostych układach dogrzewania, wentylacji, sygnalizacji, automatyki warsztatowej i urządzeniach wymagających progowej kontroli temperatury. Wersja B to KIT z płytką PCB, termistorem NTC, przekaźnikiem, tranzystorami, diodami, kondensatorami, rezystorami, potencjometrem i złączami do samodzielnego montażu.
Karta techniczna
AVT1699
Prosty termostat z czujnikiem NTC, regulacją progu zadziałania i wyjściem przekaźnikowym.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | regulator temperatury / termostat z wyjściem przekaźnikowym |
| Zakres regulacji progu | około +10…+80°C |
| Czujnik temperatury | termistor NTC 10 kΩ |
| Regulacja | potencjometr PR1 1 kΩ |
| Element wykonawczy | przekaźnik RM96P12 |
| Obciążalność styków | 8 A / 230 V dla przekaźnika z układu modelowego |
| Sygnalizacja | dioda LED informuje o stanie załączenia przekaźnika |
| Zasilanie | 12 VDC |

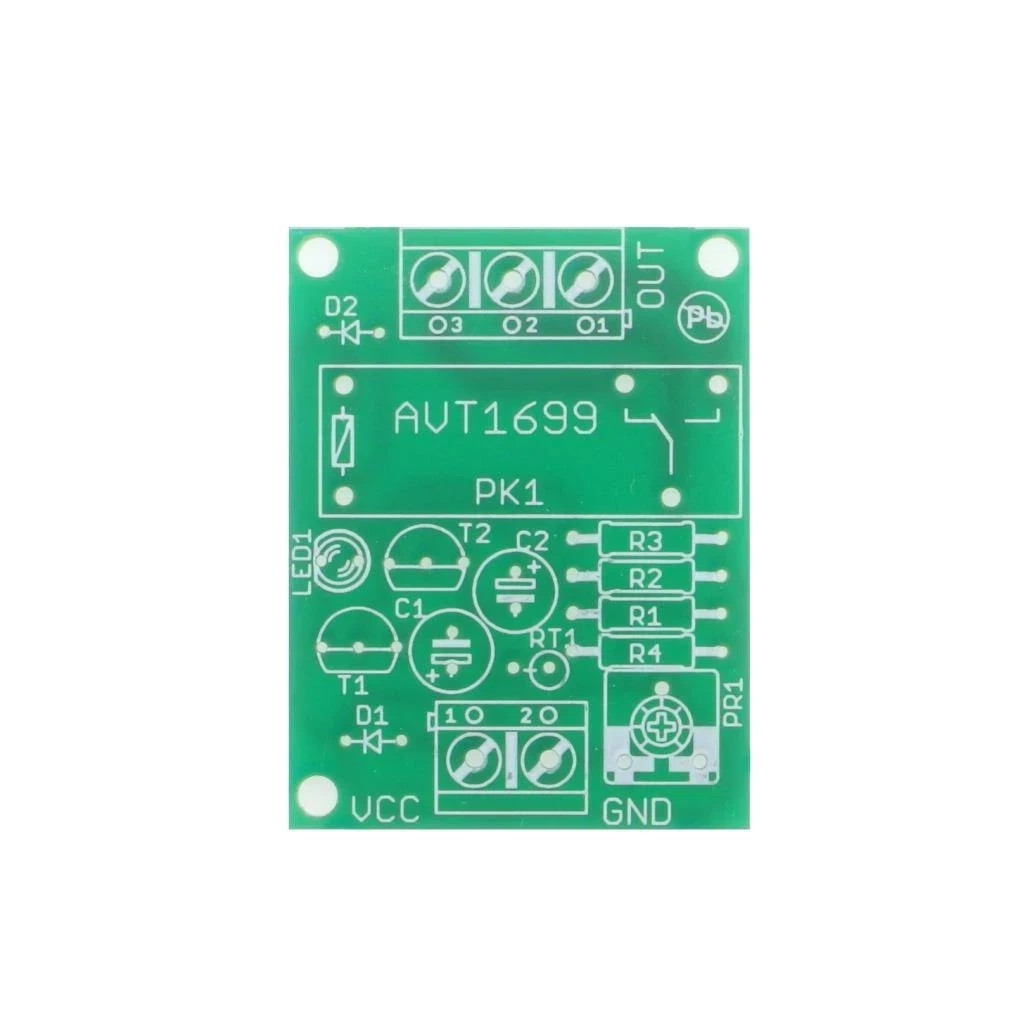

| Płytka PCB | 40×31 mm |
Wersja

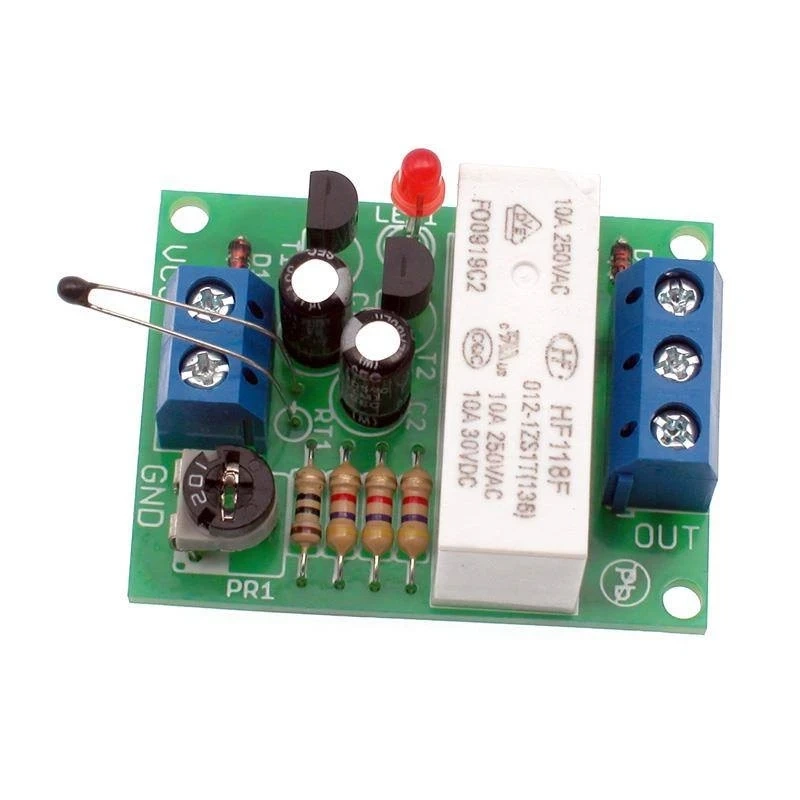

AVT1699 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, termistor NTC 10 kΩ, przekaźnik RM96P12, tranzystory BC547, diody 1N4148, diodę LED, kondensatory, rezystory, potencjometr PR1 oraz złącza ARK do zbudowania prostego regulatora temperatury.
Notes
Próg zadziałania ustawia się potencjometrem PR1. Przy spadku temperatury rośnie rezystancja termistora RT1, tranzystor T2 przestaje przewodzić, T1 zostaje włączony i przekaźnik PK1 załącza obwód wyjściowy.
Układ jest prostym termostatem progowym. Nie ma wyświetlacza, cyfrowej nastawy temperatury ani histerezy definiowanej programowo.
Czujnik temperatury należy umieścić w miejscu dobrze oddającym temperaturę nadzorowanego elementu lub przestrzeni. Sposób mocowania czujnika wpływa na szybkość reakcji regulatora.
Przy sterowaniu obciążeniem sieciowym trzeba dobrać obudowę, przewody, zabezpieczenia i sposób prowadzenia połączeń do docelowego zastosowania.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1699 B to zestaw KIT z płytką PCB i elementami do zlutowania prostego regulatora temperatury. Zawiera m.in. termistor NTC 10 kΩ, przekaźnik, tranzystory, diody, kondensatory, rezystory, potencjometr i złącza.
Do prostego sterowania temperaturą, na przykład załączania grzałki, wentylatora, alarmu, lampki sygnalizacyjnej lub innego odbiornika po przekroczeniu ustawionego progu pracy.
Przy elementach z dokumentacji próg zadziałania można regulować w zakresie około +10…+80°C.
Nie. To analogowy termostat progowy oparty na termistorze NTC, tranzystorach i przekaźniku.
Tak, w granicach parametrów przekaźnika i przy zachowaniu zasad bezpieczeństwa. Podłączenia sieciowe powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami.
