Zlutowany regulator obrotów wentylatora 230 V do montażu w obudowie i podłączenia przez osobę z kwalifikacjami.
AVT1613 C to zlutowany układ regulatora obrotów przeznaczony do niewielkich wentylatorów zasilanych napięciem sieciowym 230 VAC. Sprawdza się przy małych silnikach jednofazowych, m.in. w wentylatorach łazienkowych, biurowych i prostych układach wentylacyjnych.
Regulacja odbywa się z użyciem układu U2008B i triaka BT138. P1 służy do płynnej regulacji obrotów, a P2 umożliwia ustawienie minimalnego napięcia skutecznego na obciążeniu. Wersja C wymaga montażu w obudowie, zabezpieczenia wszystkich części pod napięciem, podłączenia obciążenia i wykonania regulacji przez osobę z odpowiednimi kwalifikacjami.
Zlutowany regulator obrotów wentylatora 230 V z układem U2008B, miękkim startem, płynną regulacją mocy i nastawą minimalnego napięcia skutecznego na obciążeniu.
| Wersja | C – zlutowany układ |
| Funkcja | regulacja obrotów wentylatora 230 V |
| Typ regulacji | regulacja fazowa z triakiem |
| Układ sterujący | U2008B |
| Element wykonawczy | triak BT138 |
| Zasilanie | 230 VAC |
| Maksymalne obciążenie | do 300 W |
| Regulacja obrotów | płynna, potencjometrem P1 |
| Minimalne napięcie obciążenia | ustawiane potencjometrem P2 |
| Miękki start | tak, ograniczenie skoku napięcia po włączeniu |
| Zalecane zastosowanie | wentylatory łazienkowe i biurowe z małymi silnikami jednofazowymi |
| Dodatkowe zastosowania | ściemniacz żarówki włókowej, regulator grzałki |
| Ograniczenia | nie do silników DC, silników 3-fazowych ani indukcyjnych silników w elektronarzędziach |
| Płytka PCB | 59×46 mm |

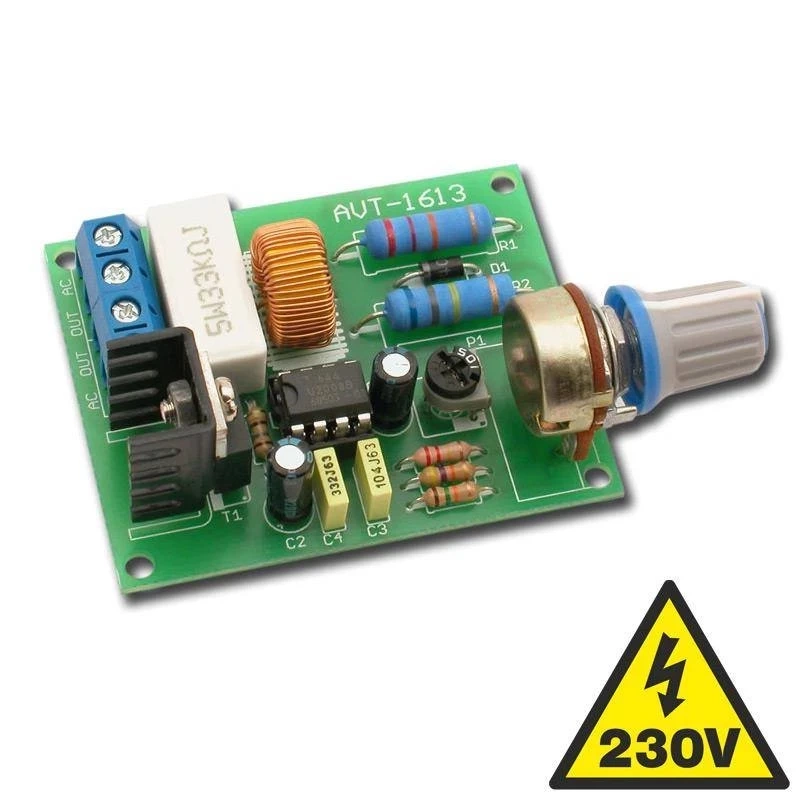

AVT1613 C – zlutowany układ. Wersja zawiera zmontowany regulator obrotów wentylatora 230 V z układem U2008B, triakiem BT138, potencjometrami regulacyjnymi, dławikiem i radiatorem. Układ wymaga montażu w obudowie, podłączenia obciążenia i regulacji przy zachowaniu zasad bezpieczeństwa dla napięcia sieciowego.
P1 reguluje obroty wentylatora, a P2 ustawia minimalne napięcie skuteczne na obciążeniu. Regulację należy wykonać po podłączeniu właściwego obciążenia i wyłącznie przy użyciu izolowanych narzędzi.
C2 odpowiada za miękki start, dzięki któremu po włączeniu regulatora nie pojawia się gwałtowny skok napięcia na obciążeniu.
Regulator jest przeznaczony do niewielkich silników jednofazowych, m.in. wentylatorów łazienkowych i biurowych. Nie należy stosować go do silników prądu stałego, silników 3-fazowych ani indukcyjnych silników stosowanych w elektronarzędziach.
Zlutowany układ nie jest samodzielnym gotowym regulatorem instalacyjnym. Do pracy wymaga montażu w bezpiecznej obudowie, zabezpieczenia części pod napięciem i poprawnego podłączenia przez osobę z kwalifikacjami.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
AVT1613 C to zlutowany układ regulatora obrotów wentylatora 230 V z układem U2008B, triakiem BT138, potencjometrami regulacyjnymi, dławikiem, radiatorem i złączami. Wymaga montażu w obudowie oraz bezpiecznego podłączenia do obciążenia.
Nie. To zlutowany układ elektroniczny. Do pracy wymaga montażu w odpowiedniej obudowie, zabezpieczenia elementów pod napięciem i podłączenia przez osobę z kwalifikacjami.
Układ jest przeznaczony do małych wentylatorów jednofazowych zasilanych z sieci 230 VAC, szczególnie wentylatorów łazienkowych i biurowych.
Nie. Regulator nie jest przeznaczony do silników prądu stałego, silników 3-fazowych ani indukcyjnych silników stosowanych w elektronarzędziach.
P2 ustawia początkowy kąt zapłonu triaka, czyli minimalne napięcie skuteczne na obciążeniu. Pozwala dobrać dolny zakres regulacji tak, aby wentylator pracował stabilnie.
