Regulator obrotów wentylatora 230V - PCB do projektu AVT 1613
- Reguluj obroty wentylatora 230 V z silnikiem jednofazowym. AVT1613 A to płytka PCB do regulatora z miękkim startem; elementy kompletujesz osobno.

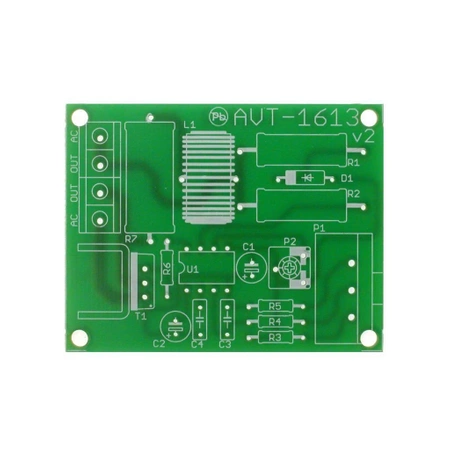

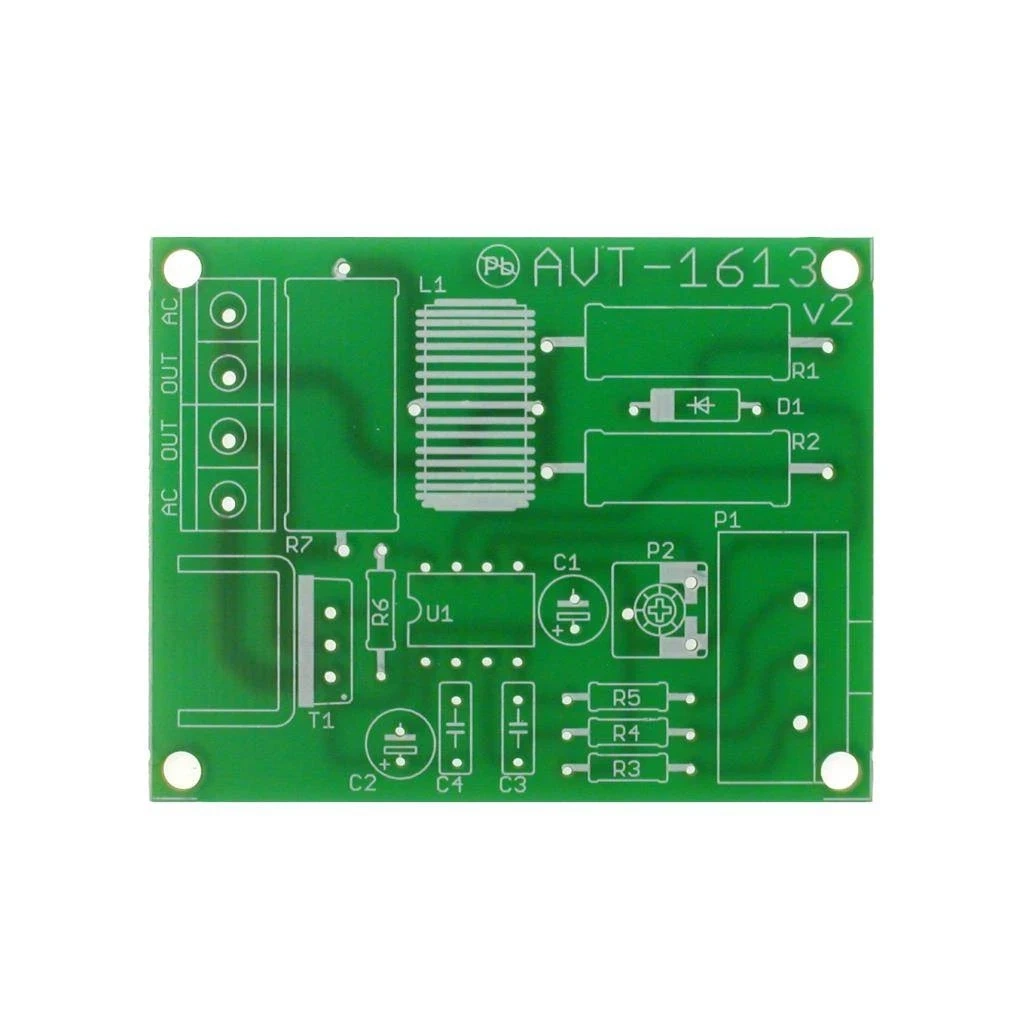

Regulator obrotów wentylatora 230 V - płytka PCB do AVT1613
Płytka PCB do wykonania regulatora obrotów małego wentylatora 230 V z silnikiem jednofazowym.
Regulator wentylatora 230 V z miękkim startem
AVT1613 to projekt regulatora obrotów przeznaczonego do niewielkich wentylatorów zasilanych z sieci 230 VAC, m.in. wentylatorów łazienkowych i biurowych z silnikiem jednofazowym. Układ pozwala płynnie regulować moc dostarczaną do obciążenia, a tym samym dopasować prędkość obrotową wentylatora do potrzeb instalacji.
Regulator wykorzystuje układ U2008B i triak jako element wykonawczy. P1 służy do płynnej regulacji obrotów, a P2 ustala początkowy kąt zapłonu, czyli minimalne napięcie skuteczne na obciążeniu. Funkcja miękkiego startu ogranicza nagły skok napięcia po włączeniu. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne, triak, radiator, potencjometry, dławik i złącza trzeba skompletować osobno.
Karta techniczna
AVT1613
Regulator obrotów wentylatora 230 V z układem U2008B, miękkim startem, płynną regulacją mocy i nastawą minimalnego napięcia skutecznego na obciążeniu.
| Wersja | A – płytka drukowana PCB |
| Funkcja | regulacja obrotów wentylatora 230 V |
| Typ regulacji | regulacja fazowa z triakiem |
| Układ sterujący | U2008B |
| Element wykonawczy | triak BT138 |
| Zasilanie | 230 VAC |
| Maksymalne obciążenie | do 300 W |
| Regulacja obrotów | płynna, potencjometrem P1 |
| Minimalne napięcie obciążenia | ustawiane potencjometrem P2 |
| Miękki start | tak, ograniczenie skoku napięcia po włączeniu |
| Zalecane zastosowanie | wentylatory łazienkowe i biurowe z małymi silnikami jednofazowymi |
| Dodatkowe zastosowania | ściemniacz żarówki włókowej, regulator grzałki |
| Ograniczenia | nie do silników DC, silników 3-fazowych ani indukcyjnych silników w elektronarzędziach |
| Płytka PCB | 59×46 mm |
Wersja
AVT1613 A – płytka PCB. Elementy elektroniczne, układ U2008B, triak, radiator, potencjometry, dławik i złącza z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 22 kΩ / 2 W
- R2: 680 kΩ / 2 W
- R3: 15 kΩ
- R4: 47 kΩ
- R5: 220 kΩ
- R6: 180 Ω
- R7: 15...33 kΩ / 5 W
- P1: potencjometr 50 kΩ / A
- P2: potencjometr montażowy 1 MΩ
- C1: 100 µF
- C2: 4,7 µF
- C3: 100 nF
- C4: 3,3 nF
- D1: 1N4007
- T1: BT138
- U1: U2008B
- L1: dławik 100 µH / 1 A
- Złącza śrubowe
- Radiator i elementy montażowe
Notes
P1 reguluje obroty wentylatora, a P2 ustawia minimalne napięcie skuteczne na obciążeniu. Regulację należy wykonać po podłączeniu właściwego obciążenia i przy zachowaniu pełnej izolacji narzędzia.
C2 odpowiada za miękki start, dzięki któremu po włączeniu regulatora nie pojawia się gwałtowny skok napięcia na obciążeniu.
Regulator jest przeznaczony do niewielkich silników jednofazowych, m.in. wentylatorów łazienkowych i biurowych. Nie należy stosować go do silników prądu stałego, silników 3-fazowych ani indukcyjnych silników stosowanych w elektronarzędziach.
Po zmontowaniu układ powinien zostać zamknięty w obudowie, a wszystkie elementy dostępne z zewnątrz muszą być odpowiednio zabezpieczone przed dotknięciem.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1613 A zawiera wyłącznie płytkę PCB do projektu regulatora obrotów wentylatora 230 V. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ jest przeznaczony do małych wentylatorów jednofazowych zasilanych z sieci 230 VAC, szczególnie wentylatorów łazienkowych i biurowych.
Nie. Regulator nie jest przeznaczony do silników prądu stałego, silników 3-fazowych ani indukcyjnych silników stosowanych w elektronarzędziach.
P2 ustawia początkowy kąt zapłonu triaka, czyli minimalne napięcie skuteczne na obciążeniu. Pozwala dobrać dolny zakres regulacji tak, aby wentylator pracował stabilnie.
Tak, układ może być użyty także jako ściemniacz żarówki włókowej albo regulator grzałki, pod warunkiem zachowania ograniczeń mocy, bezpieczeństwa i poprawnego montażu w obudowie.
