Regulator obrotów wentylatora 12 V z termistorem - zlutowany KIT AVT 1596
- Zlutowany regulator wentylatora 12 V przyspieszy dodanie automatycznej kontroli obrotów zależnej od temperatury. AVT1596 C wymaga podłączenia zasilania, wentylatora i czujnika.
Regulator wentylatora 12 V z czujnikiem temperatury - zlutowany AVT1596
Zlutowany regulator obrotów wentylatora 12 V do integracji z układem chłodzenia w obudowie lub własnym urządzeniu.
Zlutowany regulator temperatury wentylatora 12 V
AVT1596 C to zlutowany układ regulacji obrotów wentylatora 12 V. Pozwala ograniczyć hałas nawiewu przy niższej temperaturze i automatycznie zwiększać prędkość wentylatora, gdy czujnik termiczny wykryje wzrost temperatury chłodzonego elementu.
Moduł może pracować w zasilaczu, obudowie urządzenia, układzie chłodzenia radiatora lub innym projekcie z wentylatorem 12 V. Wersja C wymaga podłączenia zasilania, wentylatora i umieszczenia termistora w miejscu pomiaru temperatury. To zlutowany układ do montażu w obudowie lub własnym urządzeniu, nie samodzielne kompletne urządzenie chłodzące.
Karta techniczna
AVT1596
Zlutowany termiczny regulator obrotów wentylatora 12 V z czujnikiem NTC, tranzystorem MOSFET i regulacją progu reakcji.
| Wersja | C – zlutowany układ |
| Funkcja | regulacja obrotów wentylatora zależnie od temperatury |
| Zasilanie | 12 VDC |
| Maksymalne obciążenie | 1 A / 10 W |
| Czujnik temperatury | termistor 22 kΩ |
| Element sterujący | IRF9540 lub podobny |
| Regulacja progu | potencjometr PR1 10 kΩ |
| Minimalna prędkość wentylatora | wyznaczana przez rezystor R1 220 Ω / 1 W |
| Płytka PCB | 27×18 mm |
Wersja

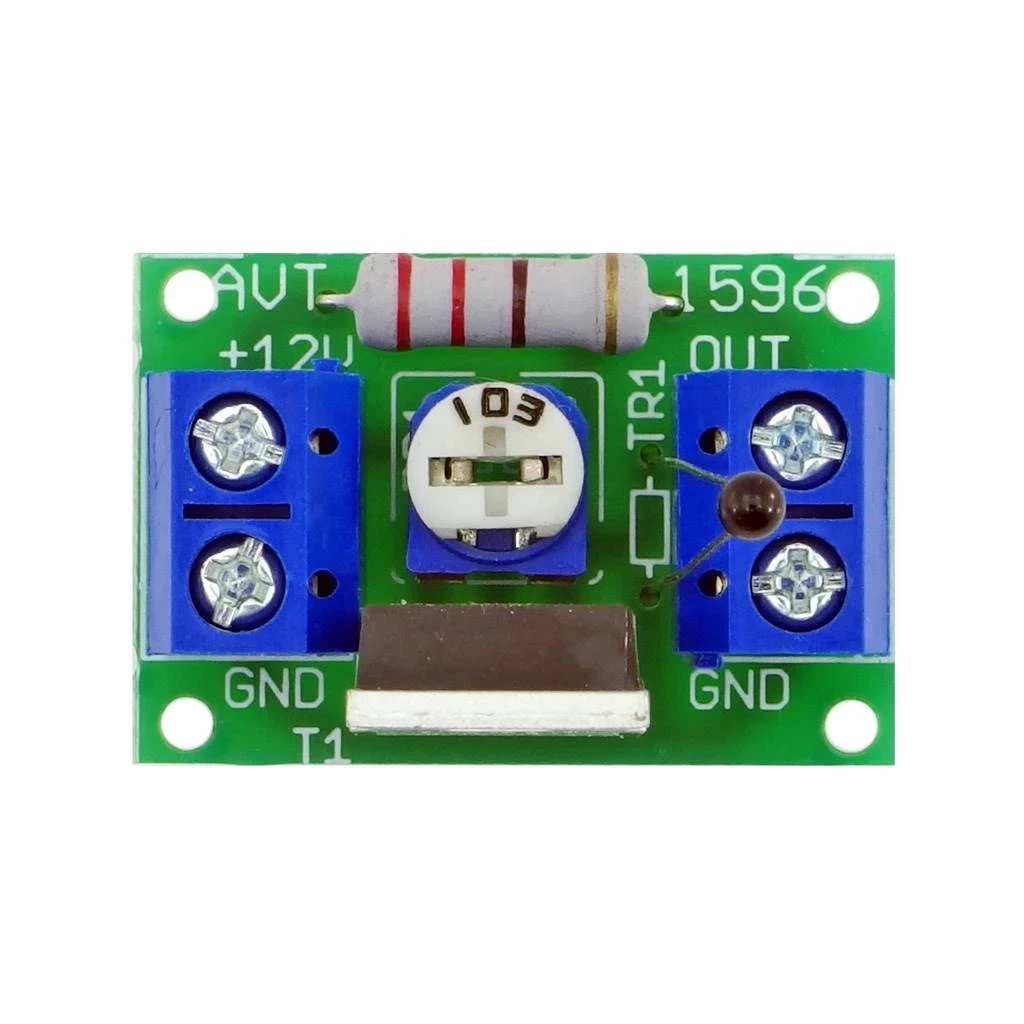

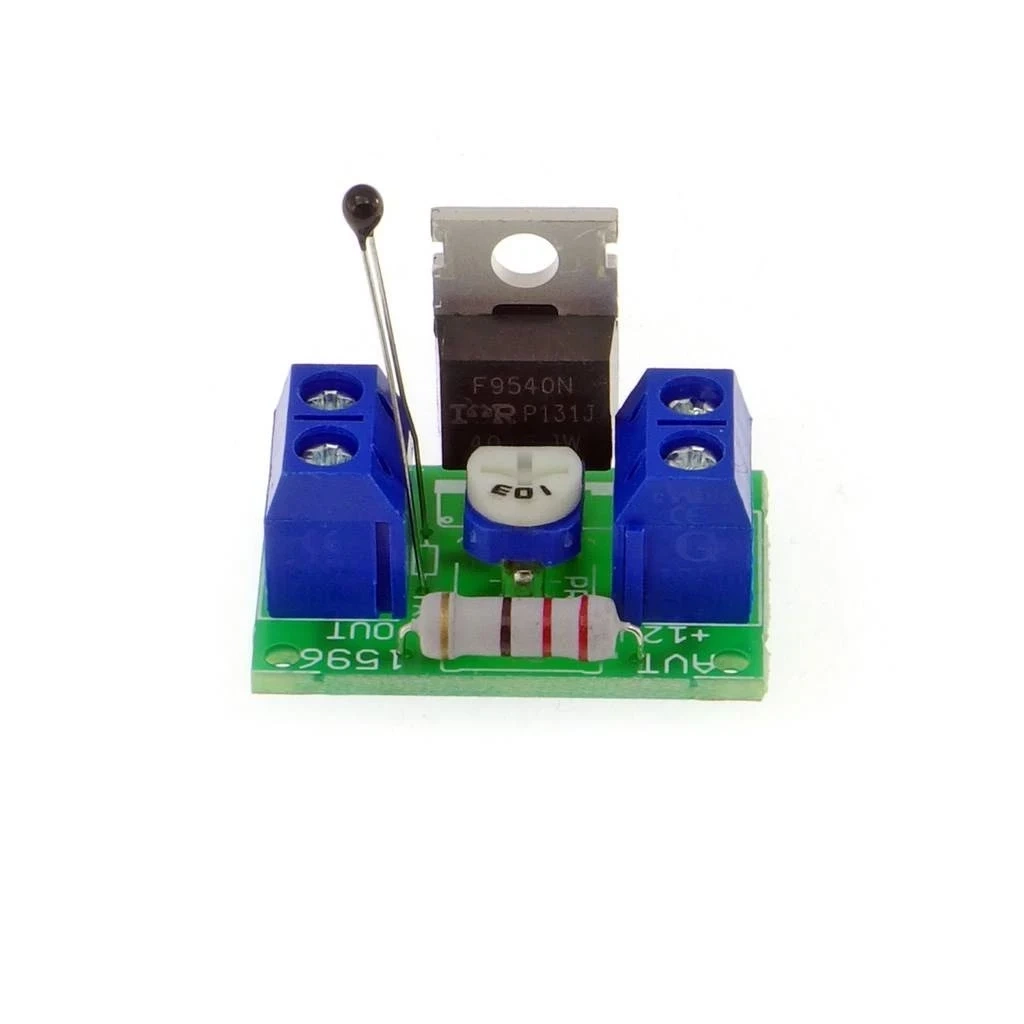

AVT1596 C – zlutowany układ. Wersja zawiera zmontowany regulator obrotów wentylatora 12 V z termistorem, tranzystorem IRF9540 lub podobnym, potencjometrem PR1 i złączami. Układ wymaga podłączenia zasilania, wentylatora oraz montażu w obudowie lub własnym urządzeniu.
Notes
W stanie spoczynku wentylator nie jest wyłączony całkowicie — pracuje z prędkością zależną od rezystora R1. Wzrost temperatury czujnika TR1 powoduje zwiększenie wysterowania tranzystora T1 i podniesienie obrotów.
Potencjometr PR1 służy do ustawienia progu reakcji układu, czyli momentu, w którym regulator zaczyna wyraźniej zwiększać prędkość wentylatora.

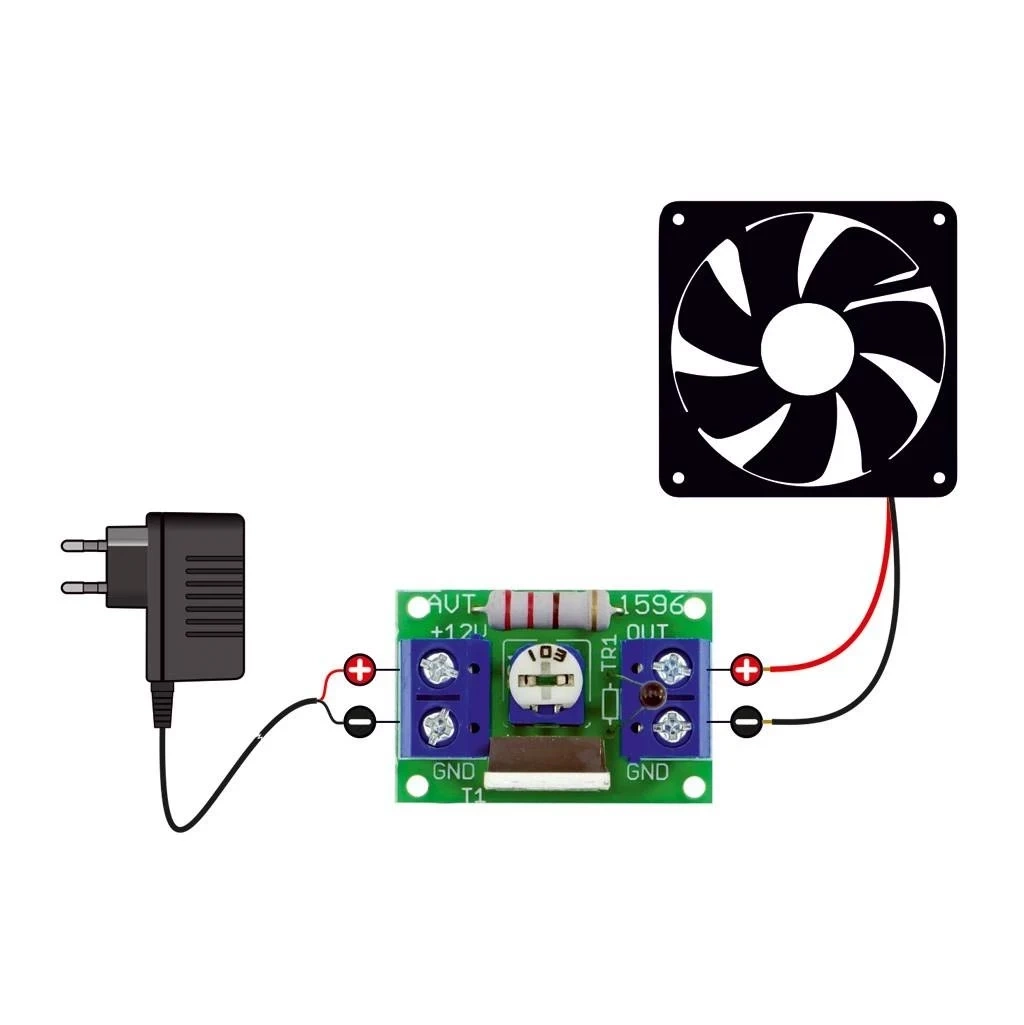

Zlutowany układ nie jest kompletnym systemem chłodzenia. Do pracy wymaga zasilania 12 VDC, wentylatora o odpowiednim poborze prądu, poprawnego umieszczenia czujnika temperatury oraz zabezpieczenia mechanicznego.
Przed użyciem w zasilaczu lub komputerze trzeba sprawdzić poprawność połączeń. Zwarcie lub pomyłka w przewodach może uszkodzić zasilacz albo wentylator.
Uwaga: przy pracy wewnątrz zasilaczy, komputerów i urządzeń zasilanych z sieci należy zachować szczególną ostrożność. Przed podłączeniem regulatora odłącz urządzenie od zasilania i sprawdź poprawność przewodów, aby nie uszkodzić zasilacza ani sterowanego wentylatora.
Najczęściej zadawane pytania
AVT1596 C to zlutowany regulator obrotów wentylatora 12 V z termistorem, tranzystorem MOSFET, regulacją progu i złączami. Wymaga zasilania, wentylatora oraz integracji w docelowym urządzeniu.
Nie. To zlutowany układ elektroniczny do montażu w obudowie lub własnym urządzeniu. Trzeba zapewnić zasilanie, wentylator, przewody i miejsce pomiaru temperatury.
Nie. Wentylator pracuje z obniżoną prędkością wyznaczoną przez R1, a po wzroście temperatury regulator zwiększa obroty.
Wentylator 12 VDC o poborze prądu nieprzekraczającym 1 A i mocy do 10 W.
Przy elemencie, którego temperatura ma sterować obrotami wentylatora, na przykład przy radiatorze, tranzystorze mocy, stabilizatorze lub innym źródle ciepła.
