Regulator obrotów wentylatora 12 V z termistorem - PCB do projektu AVT 1596
- Regulator obrotów zmniejszy hałas wentylatora 12 V i zwiększy prędkość nawiewu dopiero przy wzroście temperatury. Wersja A zawiera PCB do AVT1596; elementy kompletujesz osobno.

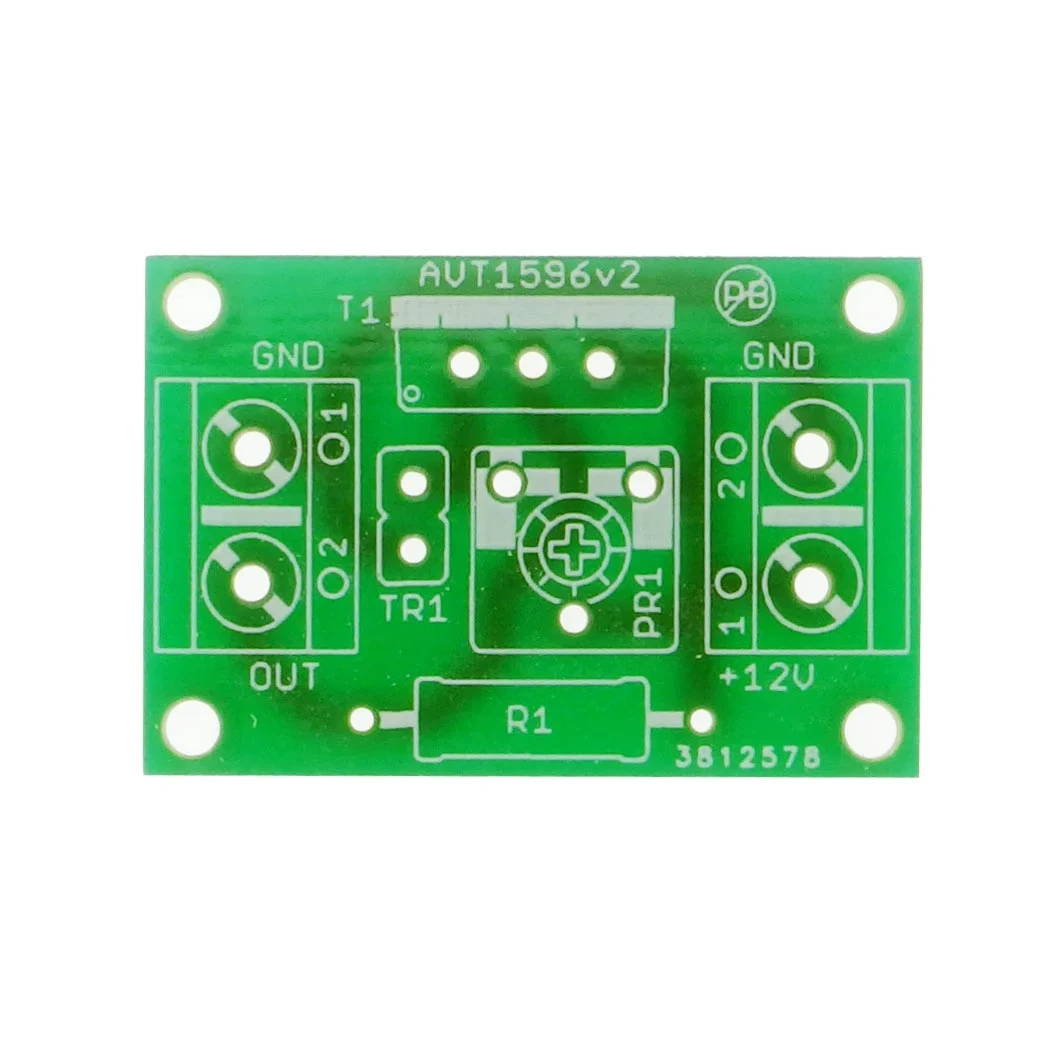

Regulator wentylatora 12 V z czujnikiem temperatury - płytka PCB do AVT1596
Płytka PCB do wykonania regulatora, który zmniejsza hałas wentylatora 12 V i zwiększa obroty wraz ze wzrostem temperatury.
Cichsze chłodzenie z automatycznym wzrostem obrotów
AVT1596 to projekt regulatora obrotów wentylatora 12 V, który dopasowuje prędkość nawiewu do aktualnej temperatury. Przy niskiej temperaturze wentylator pracuje wolniej i ciszej, a po nagrzaniu czujnika układ zwiększa jego obroty, poprawiając chłodzenie wtedy, gdy jest ono rzeczywiście potrzebne.
Układ sprawdza się w zasilaczach, obudowach urządzeń elektronicznych, prostych systemach chłodzenia i modernizacjach, w których ciągła praca wentylatora z pełną prędkością powoduje niepotrzebny hałas. Próg reakcji ustawia się potencjometrem PR1, a termistor TR1 pełni funkcję czujnika temperatury. Wersja A obejmuje samą płytkę PCB; elementy z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1596
Termiczny regulator obrotów wentylatora 12 V z czujnikiem NTC, tranzystorem MOSFET i regulacją progu reakcji.
| Wersja | A – płytka drukowana PCB |
| Funkcja | regulacja obrotów wentylatora zależnie od temperatury |
| Zasilanie | 12 VDC |
| Maksymalne obciążenie | 1 A / 10 W |
| Czujnik temperatury | termistor 22 kΩ |
| Element sterujący | IRF9540 lub podobny |
| Regulacja progu | potencjometr PR1 10 kΩ |
| Minimalna prędkość wentylatora | wyznaczana przez rezystor R1 220 Ω / 1 W |
| Płytka PCB | 27×18 mm |
Wersja
AVT1596 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 220 Ω / 1 W
- PR1: potencjometr montażowy 10 kΩ
- TR1: termistor 22 kΩ
- T1: IRF9540 lub podobny
- Złącze ARK2/500 – 2 szt.
Notes
W stanie spoczynku wentylator nie jest wyłączony całkowicie — pracuje z prędkością zależną od rezystora R1. Wzrost temperatury czujnika TR1 powoduje zwiększenie wysterowania tranzystora T1 i podniesienie obrotów.
Potencjometr PR1 służy do ustawienia progu reakcji układu, czyli momentu, w którym regulator zaczyna wyraźniej zwiększać prędkość wentylatora.
Czujnik temperatury warto umieścić w miejscu dobrze oddającym temperaturę chłodzonego elementu, na przykład przy radiatorze, tranzystorze mocy, stabilizatorze lub innym źródle ciepła.
Przed uruchomieniem trzeba sprawdzić polaryzację zasilania, podłączenie wentylatora i prąd pobierany przez silnik. Zbyt duży pobór prądu wentylatora może przeciążyć regulator.
Uwaga: przy pracy wewnątrz zasilaczy, komputerów i urządzeń zasilanych z sieci należy zachować szczególną ostrożność. Przed podłączeniem regulatora odłącz urządzenie od zasilania i sprawdź poprawność przewodów, aby nie uszkodzić zasilacza ani sterowanego wentylatora.
Najczęściej zadawane pytania
AVT1596 A zawiera wyłącznie płytkę PCB do projektu regulatora obrotów wentylatora 12 V. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do automatycznej regulacji obrotów wentylatora 12 V w zasilaczu, obudowie urządzenia, układzie chłodzenia radiatora lub innym projekcie, w którym hałas wentylatora ma zależeć od temperatury.
Nie. Przy niskiej temperaturze wentylator pracuje z mniejszą prędkością wyznaczaną przez rezystor R1, a po wzroście temperatury regulator zwiększa obroty.
Wentylator 12 VDC o poborze prądu nieprzekraczającym 1 A i mocy do 10 W.
PR1 ustawia próg reakcji regulatora, czyli temperaturę, przy której układ zaczyna zwiększać prąd sterujący wentylatorem.
Film o projekcie
