Regulator obrotów silnika elektrycznego - zlutowany KIT AVT 1007
- Regulator obrotów silnika AVT1007 umożliwia regulację prędkości lub mocy dla obciążeń sieciowych 230 VAC. Wersja C to zlutowany układ do montażu w obudowie lub własnym projekcie.
Regulator obrotów silnika 230V – zlutowany AVT1007

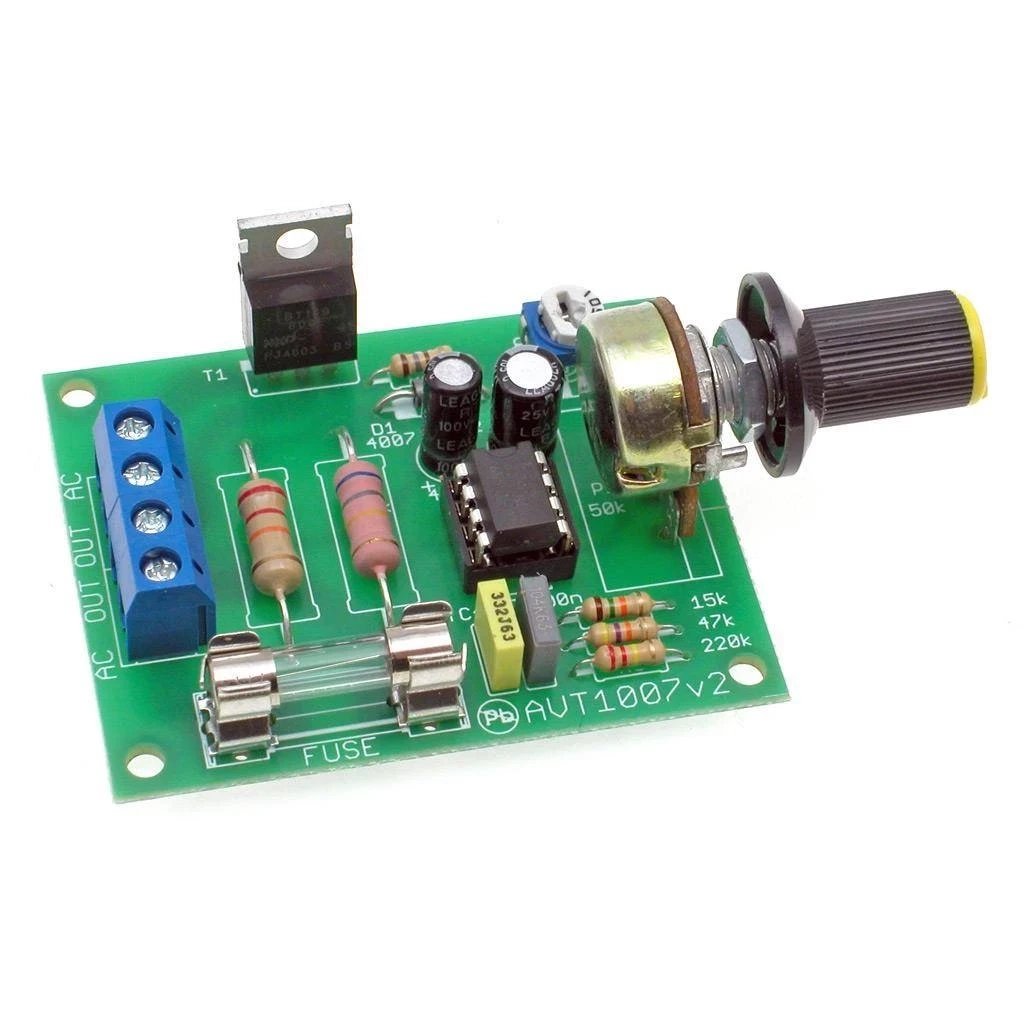

Zlutowany układ regulatora prędkości silników komutatorowych zasilanych z sieci 230 VAC, przeznaczony do integracji z własnym urządzeniem lub obudową.
Regulacja prędkości lub mocy dla obciążeń sieciowych 230 VAC
Projekt AVT1007 umożliwia płynną regulację prędkości lub mocy w układach pracujących z napięciem sieciowym. Regulator oparty jest na specjalizowanym układzie U2008 i współpracuje z silnikami komutatorowymi oraz wybranymi obciążeniami rezystancyjnymi.
Układ można zastosować w elektronarzędziach, odkurzaczach, mikserach i wentylatorach innych niż indukcyjne. Może pracować także jako regulator mocy grzałek oraz ściemniacz tradycyjnych żarówek i halogenów.
Karta techniczna
AVT1007
Regulator AVT1007 służy do płynnej regulacji prędkości silników komutatorowych oraz mocy wybranych obciążeń sieciowych 230 VAC.
| Kod projektu | AVT1007 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | regulator prędkości i mocy |
| Główne zastosowanie | regulacja obrotów silników komutatorowych 230 VAC |
| Zakres regulacji | 0–100% |
| Napięcie obciążenia | 230 VAC / 12 A max. / 2,5 kW |
| Układ sterujący | U2008, DIL8 |
| Element wykonawczy | triak BT138 lub podobny |
| Funkcje układu | soft-start, stabilizacja obrotów, niski poziom zakłóceń |
| Nie stosować do | silników DC, 3-fazowych i indukcyjnych |
| Zasilanie | 230 VAC |
| Wymiary płytki PCB | 50×60 mm |
Wersja
AVT1007 C – zlutowany układ. Wersja zawiera zmontowany regulator przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Notes
Podłączenie, uruchomienie i zabezpieczenie układu wymagają kwalifikacji oraz zachowania zasad pracy przy napięciu sieciowym. Wersja C jest zlutowanym układem, ale nie jest samodzielnym gotowym urządzeniem.
Przy pracy z mocami powyżej 300 W triak musi zostać wyposażony w radiator. Przy dużych mocach trzeba uwzględnić także ograniczenia prądowe ścieżek PCB oraz sposób prowadzenia prądu obciążenia.
Regulator nie jest przeznaczony do silników prądu stałego, silników 3-fazowych ani silników indukcyjnych. Bezpiecznik FUSE należy dobrać odpowiednio do obciążenia.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1007 C to zlutowany układ regulatora. Wymaga poprawnego podłączenia, zabezpieczenia oraz integracji w urządzeniu lub obudowie.
Nie. Wersja C jest zlutowanym układem elektronicznym, który wymaga poprawnego podłączenia i zabezpieczenia w docelowej aplikacji.
Układ jest przeznaczony do regulacji silników komutatorowych zasilanych z sieci 230 VAC.
Regulator nie nadaje się do silników prądu stałego, silników 3-fazowych ani silników indukcyjnych.
Tak. Przy pracy z mocami powyżej 300 W triak musi zostać wyposażony w radiator.
Nie. Układ nie jest separowany od sieci elektroenergetycznej, a część elementów jest bezpośrednio połączona z przewodem fazowym.
